带半圆卡槽的异形机械连接结构件

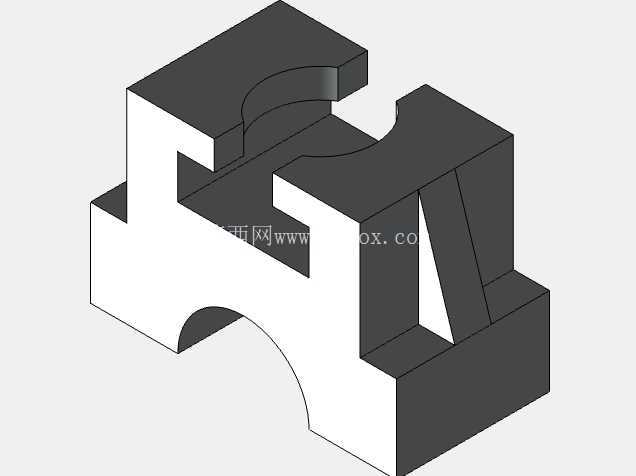

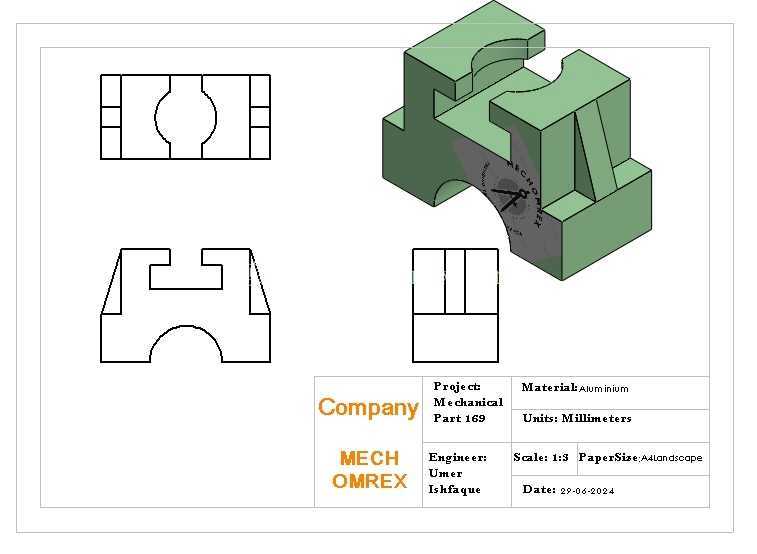

　　这类带半圆卡槽的异形结构件，在中小型机电设备的内部装配环节应用十分广泛，常见于电源变换类设备的内部支撑、传动机构的中间连接工位，也可作为小型工装夹具的定位基座使用，承担着相邻部件的定位、载荷传递以及相对位置约束的作用。从结构设计逻辑来看，该零件采用上下双半圆卡槽的对称布局思路，下半部分的大直径半圆开口主要用于适配圆柱形的轴类或者管状构件，能够在装配时快速实现径向定位，避免圆柱件在工作过程中出现径向窜动；上半部分的小尺寸半圆槽则用于卡接直径更小的杆件或者接线端子排，配合两侧的矩形凸台结构，能够为相邻的卡装零件提供侧向的限位支撑，凸台侧面预留的窄槽结构，可用于嵌入弹性挡圈或者密封垫片，进一步提升装配后的连接稳定性。

　　零件两侧的斜向加强筋并非冗余设计，在实际工况中，当上下卡槽同时承受垂直方向的载荷时，加强筋能够有效分散凸台与主体连接位置的应力集中，避免长期受交变载荷作用出现根部断裂的问题，筋板的厚度与主体壁厚保持1:1.2的比例，既不会造成材料的过度浪费，也能保证足够的结构强度，适配铝合金材质的压铸或者铣削加工工艺，减少加工过程中的变形概率。从安装边界来看，零件主体的矩形基座部分为主要的安装承载面，底部平面的平面度公差控制在0.02mm以内，能够保证与安装基板的紧密贴合，基座上未设置额外的安装通孔，实际应用中可根据装配需求在两侧的矩形凸耳位置加工沉头孔，适配M3-M4规格的内六角螺栓进行固定，不会破坏主体的卡槽结构精度。

　　外形尺寸方面，整体长宽高比例控制在3:2:2左右，下半圆卡槽的直径尺寸适配常规直径12-16mm的圆柱构件，上半圆卡槽适配直径6-8mm的小直径杆件，整体占用的装配空间较小，适合在设备内部空间紧凑的场景下使用，不会与周边的电气元件、传动部件产生运动干涉。在实际选型应用时，需要注意该零件的材质为铝合金，自身重量较轻，适合用于对整体重量有要求的便携式机电设备中，但不适合承受超过500N的径向冲击载荷，若应用在振动较强的工况下，可在卡槽内壁贴合一层薄橡胶垫，既能提升卡接的摩擦力，也能缓冲振动带来的刚性碰撞。

　　从建模逻辑来看，该零件的特征构建顺序完全匹配实际加工流程，先通过拉伸生成主体基座轮廓，再通过切除特征生成上下两处半圆卡槽，之后添加两侧的凸台与加强筋结构，最后对所有锐边进行0.5mm的倒角处理，避免加工和装配过程中出现锐边划伤的问题，所有特征的参数化设置清晰，后续若需要调整卡槽直径、整体长宽尺寸，只需要修改对应草图的尺寸参数即可快速生成衍生型号，能够大幅缩短同系列零件的设计周期。这类结构件虽然外形并不复杂，但每一处结构都对应明确的装配需求，没有多余的装饰性特征，完全是从功能实现角度出发完成的设计，在小型变压器、低压配电设备的内部支撑结构中，这类零件能够替代复杂的焊接支架，减少装配环节的焊接工序，提升整体装配效率，同时铝合金材质的导电特性也能满足部分工位的接地连接需求，无需额外增设接地端子。
