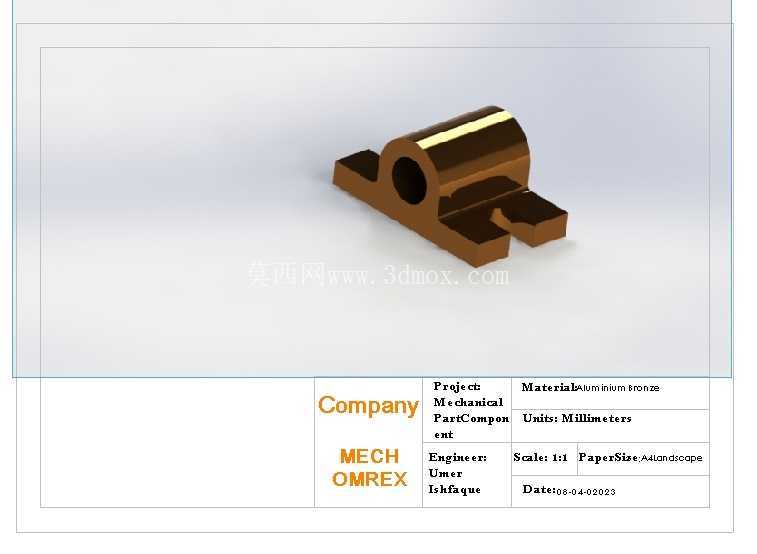

铝青铜材质铰接式机械连接支座结构

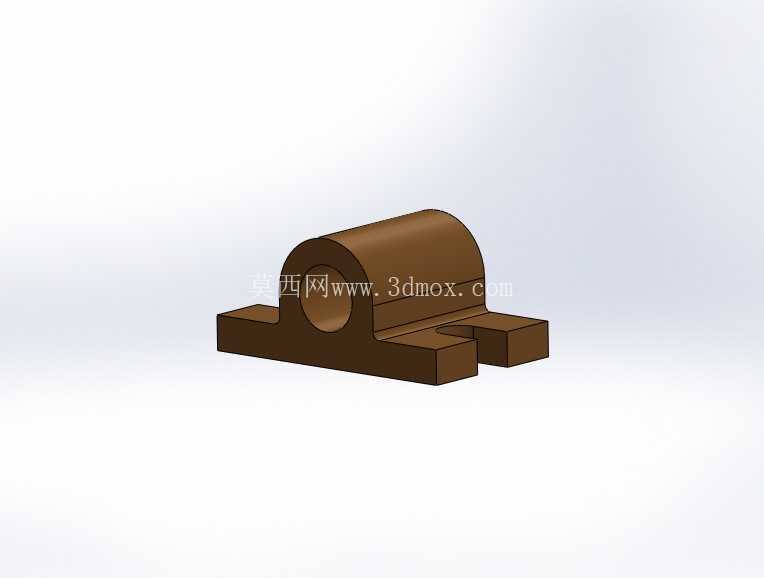

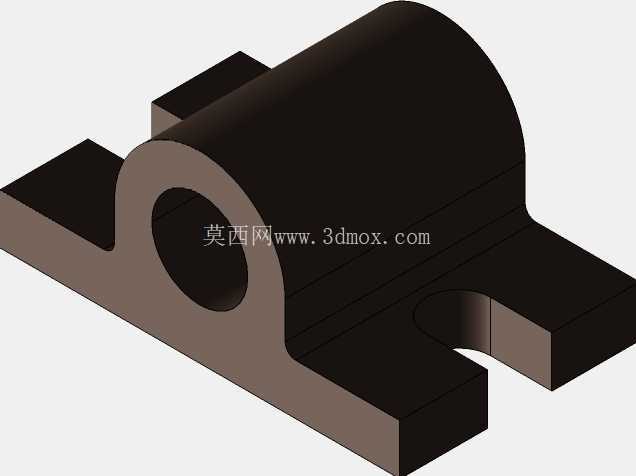

　　这类带铰接孔的分体式支座构件，常应用在需要小角度往复摆动的机械传动链路中，比如轻工设备的连杆联动部位、小型输送线的张紧调节端、低压电气柜内操作机构的传动支点，其核心作用是为配套的销轴类零件提供稳定的转动支撑，同时通过底部的对称卡装结构实现快速定位安装，减少现场装配时的配钻、配焊工序。从结构设计逻辑来看，上部的半开放铰接孔做了加厚的孔壁处理，因为铝青铜材质本身具备优异的自润滑性与耐磨性能，孔壁加厚后可以在不额外加装铜套的情况下，承受中等载荷下的长期往复转动摩擦，降低后期维护的配件更换成本；孔上方的平面加工位是为了方便安装紧定螺钉，穿入销轴后可以通过紧定螺钉锁定销轴的轴向位置，避免设备运行过程中销轴窜动脱出，引发传动卡滞甚至构件脱落的故障。

　　底部的两个对称凸耳做了阶梯式的卡槽设计，安装时可以直接卡入对应安装基座的预设槽位内，不需要额外设计复杂的压紧结构，卡槽的侧面预留了微小的装配间隙，既可以降低加工精度要求，避免因加工误差导致装配卡滞，也能在设备运行时释放少量的热胀冷缩变形量，防止构件因温度变化产生内应力断裂。在安装边界的尺寸控制上，铰接孔的中心到底部安装面的高度尺寸公差控制在±0.1mm范围内，保证装配后连杆的传动中心距符合设计要求，避免出现传动死点；两个凸耳的外侧间距与安装槽的宽度采用间隙配合，单边间隙控制在0.05-0.1mm之间，既保证安装顺畅，也能限制支座在槽内的横向窜动，减少运行时的异响与磨损。

　　构件的所有棱边都做了0.2mm的倒角处理，一方面是去除机加工产生的毛刺，避免装配时划伤操作人员，另一方面也能减少应力集中，提升构件在交变载荷下的疲劳强度，尤其是铰接孔与底座连接的过渡位置，做了圆弧过渡处理，避免直角位置在长期受载时产生裂纹。从实际使用场景的适配性来看，这类构件不适合用于大载荷的重载传动部位，更适合载荷在500N以内的中低速往复摆动场景，比如小型自动化设备的门盖开合支点、检测设备的探头摆臂支撑、低压电器的操作机构传动座，铝青铜材质本身的抗腐蚀性能也让它可以在轻度潮湿、有少量油污的工业环境下长期使用，不需要额外做表面防锈处理。

　　设计过程中需要重点关注铰接孔的圆柱度公差，因为孔的圆度误差会直接影响销轴转动的顺畅度，如果圆柱度超差，会出现转动卡滞、磨损加快的问题；底部卡槽的定位面平面度也需要控制在0.08mm以内，保证安装后支座不会出现倾斜，避免铰接孔的中心轴线与安装基准面不垂直，导致销轴承受额外的径向力，加速磨损。另外，上部的铰接段与底部安装座的连接位置做了加宽的加强筋结构，虽然从外观看加强筋并不突出，但实际建模时这个位置的截面厚度比侧壁厚1.5mm，就是为了承受摆动过程中产生的弯矩，避免长期受力后连接位置出现断裂。在装配流程上，这类构件安装时首先要清理安装槽内的铁屑与杂物，将支座卡入槽位后，先预紧固定螺栓，穿入销轴后手动转动测试摆动顺畅度，确认无卡滞后再完全拧紧固定螺栓，最后安装孔位的紧定螺钉，锁定销轴位置，整个装配过程不需要复杂的专用工具，普通内六角扳手即可完成全部操作，适合批量设备的快速装配需求。
