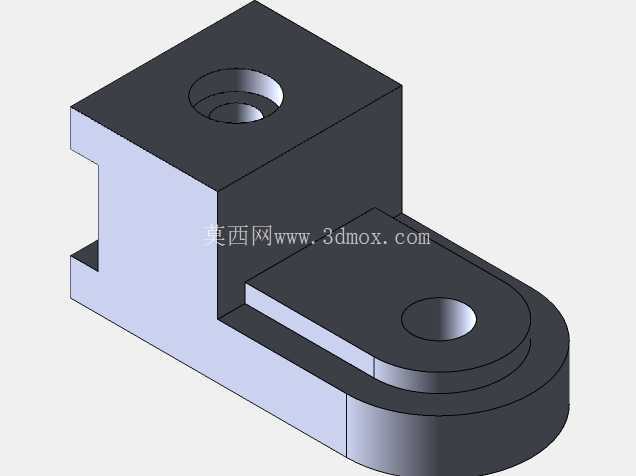

L型带双安装孔定位连接支座结构

　　水平延伸段从竖直块下部向单侧伸出，末端做半圆过渡处理，避免直角棱边带来的应力集中问题，同时也能缩减零件在安装空间内的边角占用，适配紧凑布局的安装场景，水平段的板面上同样开设同轴圆形通孔，孔位轴线与竖直段沉孔轴线呈空间垂直状态，可实现两个垂直方向的构件连接固定，两个安装孔的孔径根据常用紧固件规格匹配设计，孔壁与螺钉杆部保留合理的装配间隙，既方便安装时的对位调整，也不会因间隙过大导致连接刚性不足。该零件属于小型刚性连接支撑类构件，整体采用L型折角布局，主体分为竖直立块与水平延伸板两个功能段，竖直段为方块结构，顶部开设同轴阶梯沉孔，可适配内六角圆柱头螺钉的沉头安装需求，安装后螺钉头部不会突出零件上表面，避免与周边装配部件产生运动干涉，竖直段的内侧立面为定位基准面，加工时需保证平面度与相邻面的垂直度公差，装配时可直接贴合对应构件的侧壁完成快速定位，减少装配调整的工作量。

　　从实际应用场景来看，这类支座常出现在小型机电设备的内部安装结构中，可用于固定小型电气元件、传感器支架、轻质管线卡扣等载荷不大的附属部件，也可作为工装夹具上的小型定位挡块使用，依靠两个垂直方向的安装面，实现不同朝向构件的刚性连接，相比直板式连接件，L型结构自带90度定位基准，不需要额外加装角码辅助定位，能有效减少装配环节的零件数量，降低整体结构的复杂度。设计过程中优先考虑了加工工艺性，所有外棱边均做了微小倒角处理，既去除铣削加工产生的毛刺，也能避免装配时划伤操作人员或相邻零件的表面，竖直块与水平板的衔接处做了圆角过渡，避免直角衔接处的应力集中，提升零件在承受交变载荷时的结构强度，零件整体厚度均匀，没有出现壁厚突变的结构，采用常规铣削设备即可完成全部加工工序，不需要特殊工装或复杂刀路，适合小批量加工制作。

　　安装边界方面，竖直段的背面与底面为安装贴合面，水平段的下表面同样为安装贴合面，三个贴合面的平面度公差控制在合理范围内，保证安装后不会出现翘曲虚接的问题，两个安装孔的中心距根据常见安装场景的孔位间距设计，可直接适配多数小型设备的预留安装孔位，不需要额外扩孔或调整孔位，零件整体占用空间较小，水平段的半圆末端不会超出安装面的边界，可在狭窄的设备内部空间完成装配，不会与周边的布线、其他传动构件产生位置冲突。

　　结构受力层面，竖直段承受来自上方安装构件的垂直压力，水平段承受来自端部安装构件的横向剪切力，折角处的过渡圆角可将集中应力分散到相邻的壁面上，避免长期受载后出现折角断裂的问题，零件材质可根据使用场景选择，常规工况下采用普通碳素结构钢即可满足强度需求，有轻量化需求的场景也可采用铝合金材质加工，表面做阳极氧化处理提升耐磨与防腐蚀性能，若用于有绝缘需求的电气设备周边，也可采用工程塑料通过注塑工艺成型，适配不同的使用环境要求。
