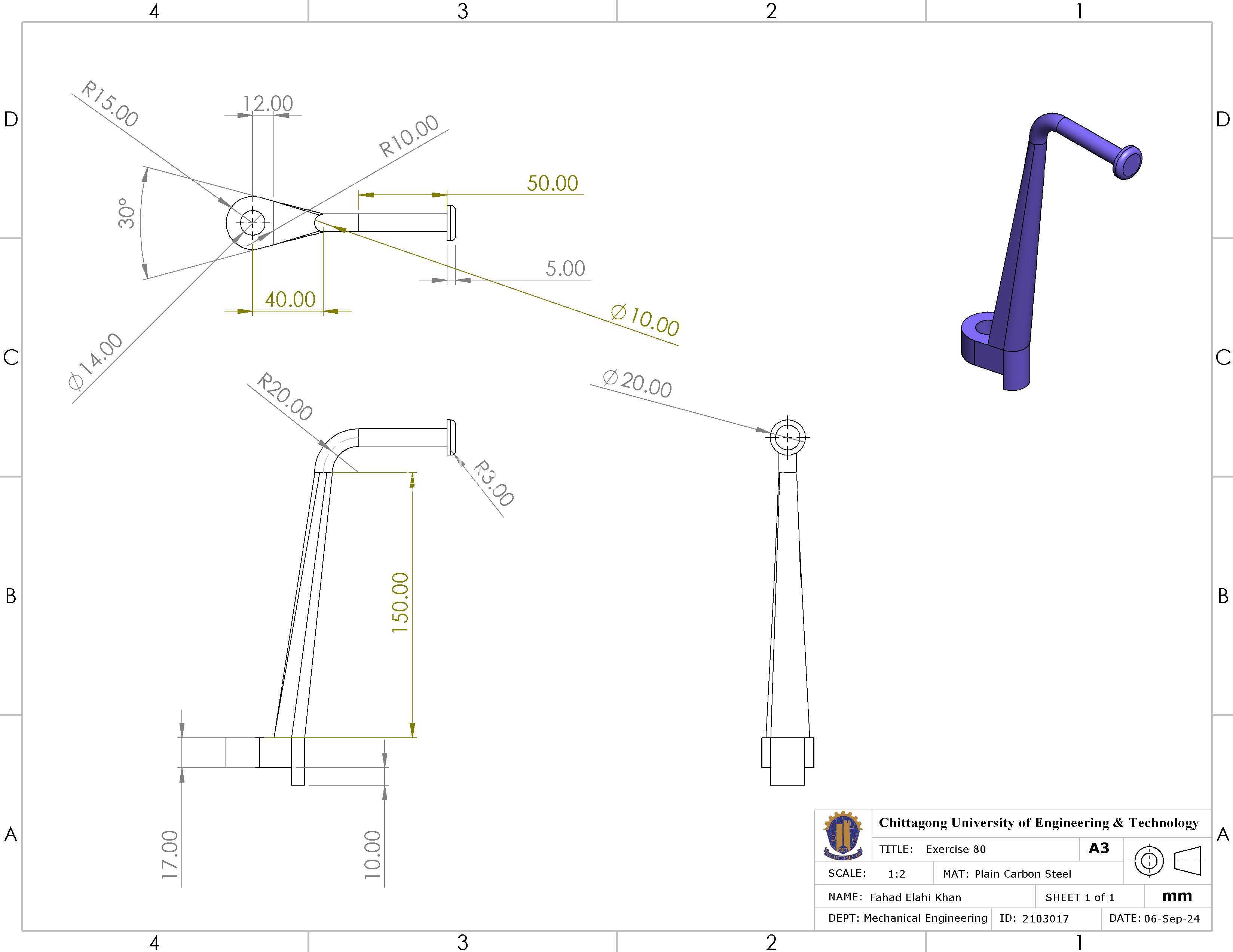

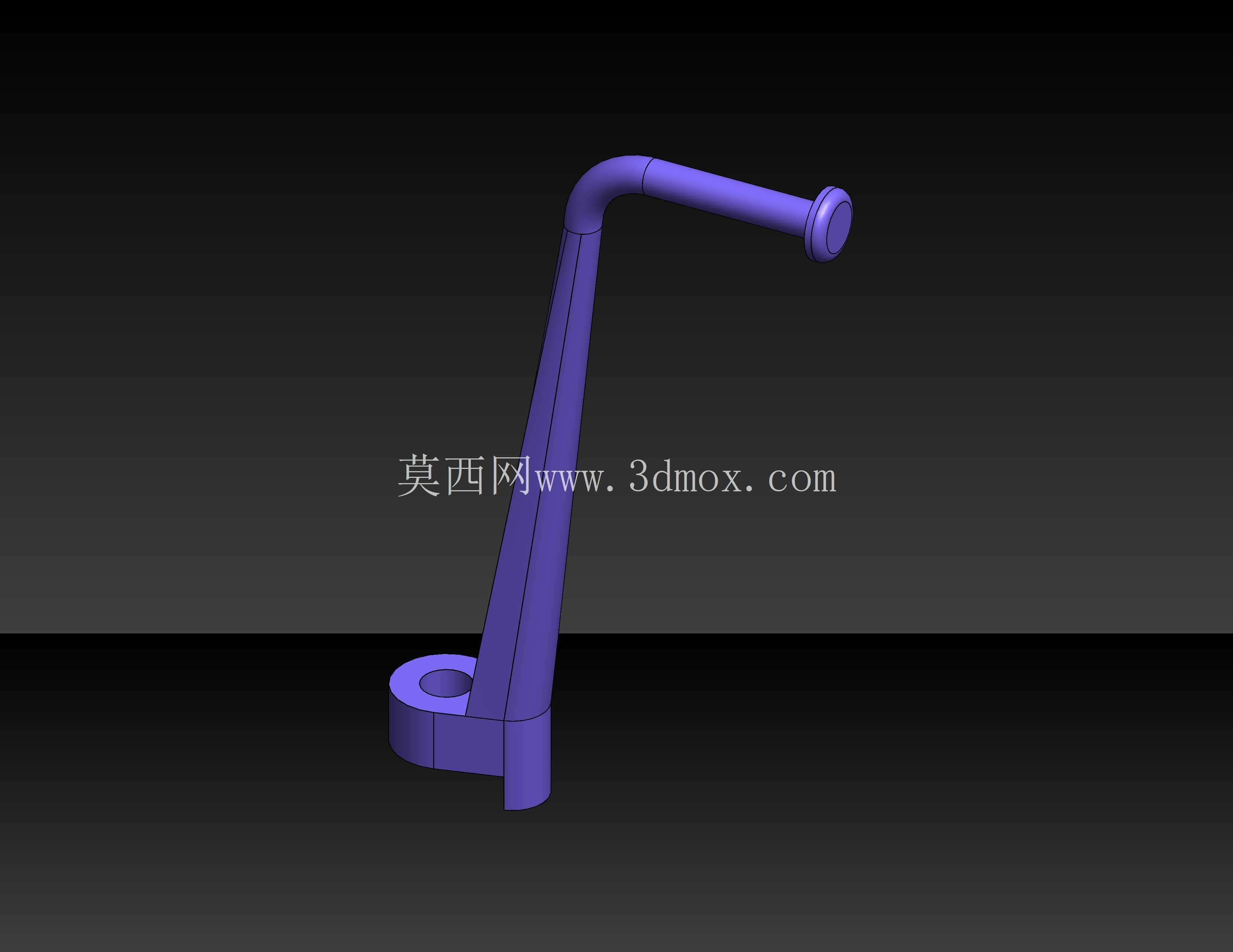

带凸台拉伸放样扫描结构的弯臂机械构件

　　在常规中小型输送线的侧边挡料定位、轻工装配工位的工件承托导向场景里，这类弯臂形态的结构件应用频次不低，很多一线结构设计人员在做工位改造时，常会遇到需要兼顾侧向避让、端部安装定位、底部固定锁紧的支撑需求，这类构件的设计合理性，直接影响工位调整的便捷性与长期运行的结构稳定性。从实际使用场景来看，这类弯臂构件通常底部通过带孔的凸台结构固定在设备型材框架或者工作台立面上，弯折延伸的臂身可以绕过设备表层的管线、护板等干涉区域，末端的圆盘状结构用来安装导向轮、挡块或者检测元件的安装座，不需要额外增加转接支架就能实现功能部件的悬空定位，能有效压缩工位的整体占用空间。

　　设计这类构件时，首先要确认的是安装边界的约束条件：底部固定凸台的通孔中心到臂身弯折处的垂直距离，需要匹配现场安装面到避让区域的高度差，避免安装后臂身与周边设备部件产生硬干涉；臂身的弯折角度不是随意设定的，要根据末端功能件的作用位置计算倾斜角度，保证末端安装面的受力方向与臂身的抗弯截面方向匹配，减少长期受载后的形变余量。凸台拉伸特征的应用，主要是在底部固定位置做局部加厚，一方面给固定螺栓留出足够的螺纹啮合长度或者沉头空间，另一方面加厚的凸台可以分散固定点的压应力，避免碳钢材质的臂身在反复受载时，固定位置出现应力集中导致的开裂。

　　放样特征在这个构件的臂身设计中起到了关键的过渡作用，从底部凸台位置的较宽截面，顺着臂身延伸方向逐步收窄到末端的圆柱截面，整个过渡曲面没有突变的棱边，既可以减少臂身的整体重量，又能保证截面变化区域的应力平滑传递，不会因为截面骤变产生应力薄弱点。扫描特征则用来构建臂身的弯折段轮廓，沿着预先设定的三维扫掠路径生成等壁厚或者渐变壁厚的臂身结构，相比多段拼接的焊接结构，一体化扫描生成的构件没有焊缝缺陷，整体抗弯抗扭性能更稳定，在有小幅振动的工位上使用时，不会出现焊缝开裂的问题。

　　圆角特征的处理不是单纯的外观修饰，所有截面过渡位置、弯折内侧、凸台与臂身衔接处的圆角半径，都要根据材料的厚度和预期受载大小设定，过小的圆角会在淬火或者表面处理时产生应力集中，过大的圆角则会增加不必要的材料占用，甚至会和周边的紧固件、相邻部件产生安装干涉。从安装尺寸的匹配角度来说，末端圆盘的直径要适配常用的标准安装件尺寸，比如常规的微型导向轮安装孔距、接近开关的固定螺母直径，都要和末端圆盘的安装孔位、外径尺寸匹配，不需要二次加工就能直接装配件；底部凸台的通孔直径要适配常用的内六角螺栓规格，凸台下端面要做平整处理，保证安装时和安装面完全贴合，不会出现安装倾斜导致臂身位置偏移的问题。

　　在实际选型应用时，还要考虑构件的受力工况：如果是用来承托较重的工件挡块，臂身的壁厚要适当增加，放样截面的收窄比例要放缓，提升臂身的抗弯模量；如果只是用来安装轻量化的检测传感器，臂身可以做适当的减重处理，在非受力区域做局部减薄，降低整体材料成本。这类一体化成型的碳钢构件，相比焊接拼接的同功能结构，安装调试的效率更高，不需要做焊后打磨、校形等后处理工序，安装后只要锁紧固定螺栓就能直接投入使用，在小批量的工位改造、非标设备定制场景中，能有效缩短装配调试的周期。设计过程中还要注意臂身的外轮廓不要超出安装后的安全边界，避免设备运行时臂身剐蹭到移动的工件或者传动部件，扫掠路径的设定要提前模拟设备运行的全行程干涉情况，保证构件在整个设备运行周期内都处于安全的空间范围内。
