带侧装法兰的空心轴类机械构件

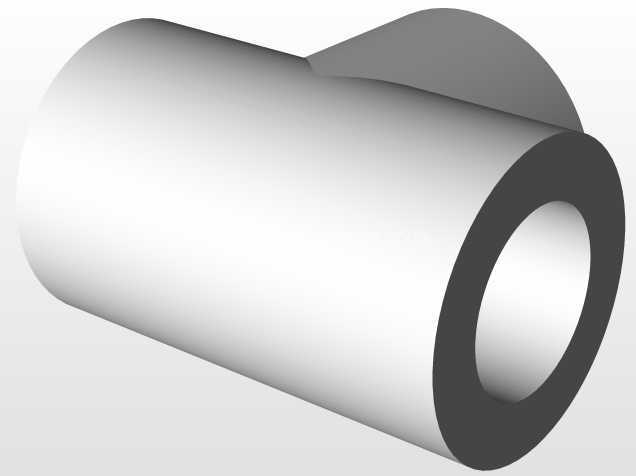

　　在常规的中小型传动机构设计场景里，这类带单侧法兰的空心轴构件，常被用作穿线式支撑轴、轻载传动的从动辊轴，或是气动回路里的中空导向轴，相比实心轴，它的中空结构既可以减轻自身重量，降低转动惯量，也能预留出穿设线缆、输送低压气体或是穿装拉杆的内部空间，在自动化设备的走线布局、轻工机械的辊道输送场景里应用十分广泛。从结构设计逻辑来看，这个构件的主体是等径空心圆筒，单侧延伸出的圆盘法兰与筒体为一体化结构，没有额外的拼接焊缝，这种设计能避免装配带来的同轴度误差，也能提升法兰与筒体连接位置的结构强度，在承受径向载荷的时候，应力不会集中在拼接接缝处，适合中等转速、中等载荷的连续运转工况。

　　实际选型使用的时候，需要重点关注几个安装边界尺寸：首先是筒体的外径尺寸，它决定了配套轴承、密封件的选型规格，装配时需要和轴承内圈采用过渡配合，避免运转过程中出现轴与轴承内圈的相对滑动；其次是筒体的内孔直径，这个尺寸直接决定了内部可穿过的线缆直径、气管外径或是拉杆的最大尺寸，设计时通常会给内部穿行的部件预留1-2mm的间隙，避免装配时出现刮蹭，也给运转过程中的轻微形变预留余量；第三是侧装法兰的外径与安装孔分布，法兰端面需要和安装基座的贴合面保持足够的平面度，通常平面度公差要控制在0.05mm以内，避免安装后轴体出现偏斜，导致运转过程中出现径向跳动，加剧轴承磨损。

　　从功能特性上来说，这个构件的法兰端主要承担轴向定位与安装固定的作用，筒体部分则承担径向支撑、传递扭矩的作用，因为是空心结构，在相同外径的情况下，它的重量比实心轴降低40%以上，对于需要频繁启停的传动机构来说，更低的转动惯量能减少驱动电机的启动负载，降低能耗，也能提升启停动作的响应速度。在建模过程中，这类零件的建模逻辑通常是先绘制筒体的截面轮廓，通过旋转特征生成主体空心筒结构，再在筒体的对应位置绘制法兰的截面轮廓，同样通过旋转或者拉伸特征生成法兰结构，之后对法兰与筒体的连接位置做圆角过渡处理，避免应力集中，最后根据安装需求在法兰端面上绘制安装孔的位置，通过拉伸切除生成安装孔。需要注意的是，筒体的两端内孔与外圆需要做倒角处理，外圆的倒角方便轴承、密封件的装配导入，内孔的倒角则方便内部线缆、气管的穿入，避免锐边刮破线缆绝缘层或是气管外壁。在实际的工况应用中，如果这个构件被用作输送辊道的辊筒，那么筒体的外圆表面还可以根据需求做滚花、包胶处理，提升和输送物料之间的摩擦力，避免输送过程中出现打滑；如果被用作穿线支撑轴，那么内孔的表面需要做去毛刺处理，保持内壁光滑，避免长时间使用过程中磨损线缆外皮；如果被用作气动回路的导气轴，那么内孔与外圆的同轴度要求会更高，通常要控制在0.02mm以内，同时配合密封件实现旋转状态下的气体密封。

　　安装的时候，法兰端面通常会通过螺栓固定在设备的安装支架上，筒体部分则穿过轴承座，由两个深沟球轴承提供径向支撑，根据载荷大小的不同，也可以选用圆锥滚子轴承来同时承受径向与轴向载荷，需要注意的是，轴承的安装位置要尽量靠近法兰端，减少轴体的悬臂长度，降低悬臂带来的弯矩影响，提升轴体运转的稳定性。这类空心轴构件的材料通常选用45号钢，根据使用场景的不同，可以做调质处理提升综合力学性能，如果是有耐腐蚀需求的场景，也可以选用304不锈钢材料，表面做抛光处理，避免生锈影响装配精度与使用寿命。在设计校核的时候，需要重点校核筒体的抗扭强度与法兰连接位置的抗弯强度，根据实际承受的扭矩、径向载荷计算所需的壁厚，避免壁厚过薄导致运转过程中出现形变，也避免壁厚过厚造成材料浪费、整体重量过大的问题。
