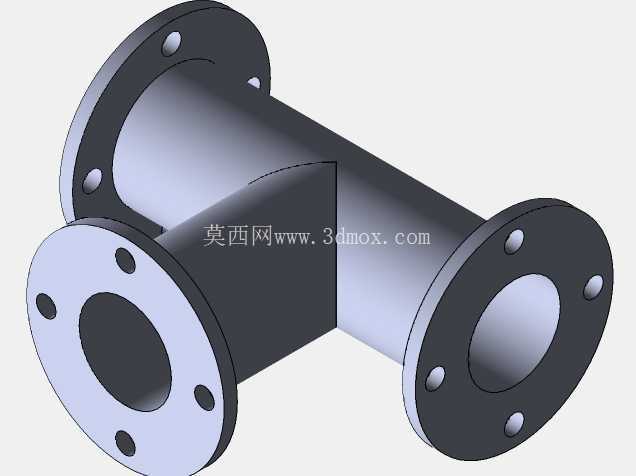

三通法兰连接式流体管路转接构件

　　在工业流体输送系统的管路布局作业中，经常会遇到单路流体需要分流至两个不同走向支路、或是两路介质需要汇入同一主管路的工况，这类场景下就需要用到三通类转接构件来完成管路走向的变更，本次涉及的法兰连接式三通构件，就是针对中低压流体输送场景设计的管路转接部件。从结构设计逻辑来看，该构件采用三个等径接口的布局形式，三个接口端均采用一体式法兰盘结构，法兰盘上均匀分布螺栓过孔，安装时可通过配套螺栓、螺母配合密封垫片，与对应通径的管道法兰端完成刚性连接，这种法兰连接的形式相比螺纹连接、卡箍连接，具备更高的连接强度与密封可靠性，能够适配有一定压力等级要求的水、气、低粘度油品等介质的输送场景，在给排水管网、车间压缩空气管路、小型循环冷却系统中都能见到这类构件的应用。

　　设计过程中首先要确定的是管路通径参数，三个接口的通径保持一致，可适配同规格的输送管道，避免因通径突变造成的介质流阻骤增、局部紊流等问题，减少输送过程中的压力损失。法兰盘的厚度、螺栓孔的分布圆直径、单孔直径都需要匹配对应压力等级的法兰标准，确保现场安装时能够与标准管道法兰完成适配，不会出现孔位错位、连接面不匹配的问题。三个接口的轴线处于同一平面内，其中两个接口轴线共线，第三个接口的轴线与主管轴线垂直相交，形成T型的三通结构，这种正交布局的三通在管路排布时更便于走向规划，能够减少管路弯折带来的额外配件使用，降低管路系统的整体泄漏点数量。

　　构件的主体管段部分采用等壁厚设计，壁厚取值需要结合适用的压力等级、输送介质特性来确定，既要保证管体能够承受额定工作压力下的介质载荷，不会出现管壁鼓胀、开裂的问题，也要避免壁厚过大造成的材料浪费、构件整体重量超标。法兰与主体管段的衔接位置做了圆弧过渡处理，避免直角衔接带来的应力集中问题，因为在管路系统运行过程中，管内介质压力波动、管路振动产生的载荷都会集中在结构衔接的位置，圆弧过渡能够分散应力，提升构件的长期运行可靠性，降低疲劳开裂的风险。

　　从安装边界来看，该三通构件的三个法兰端面均为平整的密封面，安装时需要保证各连接端面与对接管道法兰的平行度，密封垫片需要居中放置，螺栓紧固时要采用对角交替紧固的方式，保证各螺栓受力均匀，避免因垫片受压不均造成的密封泄漏问题。构件的整体外形尺寸需要结合管路安装空间来选型，正交布局的结构在安装时需要预留出三个方向的管道连接操作空间，尤其是法兰螺栓紧固的作业空间，避免因空间不足导致安装作业无法开展。在实际管路系统设计选型时，除了匹配通径参数外，还需要确认构件的材质、压力等级是否符合输送介质的要求，比如输送腐蚀性介质时需要选用对应耐腐蚀材质的构件，输送高温介质时要考虑材质的高温强度衰减问题，确保构件在全生命周期内的运行稳定性。

　　这类法兰式三通构件相比焊接式三通，具备可拆卸的特性，后期管路维护、改线时可以直接拆卸更换，不需要对管道进行切割焊接作业，能够降低现场维护的作业难度与成本，同时法兰连接的密封性能可控，只要按照规范安装作业，就能满足多数中低压流体输送场景的密封要求。在三维建模过程中，需要重点保证法兰螺栓孔的位置度、各接口的同轴度、密封面的平面度参数，这些形位公差直接影响到现场安装的适配性，如果螺栓孔位置度偏差过大，会出现螺栓无法穿入的问题；如果密封面平面度不达标，会造成连接后密封面存在间隙，引发介质泄漏。建模时三个管段的相贯线位置需要做平滑处理，内部流道也要保证相贯位置的顺滑过渡，减少介质流经时的局部阻力，避免杂质在相贯位置沉积造成管路堵塞。
