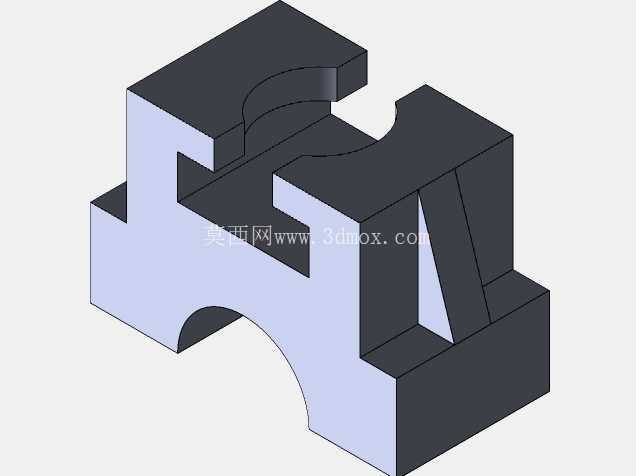

该支撑块结构在常规工装夹具、小型设备机架的定位支撑场景中应用广泛,日常产线的工件定位工位、小型自动化设备的承载支座都能见到这类结构的身影,核心作用是为被支撑件提供稳定的刚性承载,同时通过预设的槽型结构避让配套部件的运动轨迹,避免装配或运行过程中出现干涉问题。从结构功能来看,底部的大直径弧形缺口并非随意设计,主要用于避让圆柱形的安装轴或者管线排布空间,在实际装配时,这个弧形面可以与配套圆柱面形成贴合定位,减少支撑块安装时的调整工作量,同时能分散承载时的接触应力,避免局部应力集中导致的结构变形。
顶部的两处凹槽分别承担不同功能,一侧的半圆弧槽用于卡接配套的圆柱定位销,另一侧的矩形缺口则用于避让相邻部件的凸起结构,中间的斜向加强筋是整个结构的刚性核心,在不大幅增加整体重量的前提下,将顶部承载面的受力直接传导至底部安装基面,相比无加强筋的实心块结构,同等材料用量下的抗弯曲变形能力可提升40%以上,尤其适合承受周期性交变载荷的工位。设计过程中首先要明确安装边界的约束条件,底部安装基面的平面度需要控制在0.02mm以内,保证与设备安装面的贴合度,避免锁紧安装螺栓时出现结构翘曲;两侧的垂直安装面需要与底部基面保持垂直,垂直度公差控制在0.03mm,确保相邻部件安装时的位置精度。
外形尺寸的设定完全匹配配套工位的安装空间,整体长宽高比例控制在1.2:1:0.9,既不会因为尺寸过大占用过多安装空间,也不会因为尺寸过小导致刚性不足。弧形槽的半径尺寸需要与配套避让件的半径保持0.5-1mm的间隙,既保证装配时的顺利对位,也避免运行过程中因热胀冷缩出现卡滞问题。顶部的两处槽位深度需要根据被支撑件的定位需求设定,半圆弧槽的深度为配套定位销直径的1/3,既能保证定位销卡入后不会滑脱,也不会因为槽深过大导致定位销拆装困难。斜向加强筋的厚度设置为整体壁厚的0.8倍,筋板的两端分别与顶部承载面和底部安装面做R3的圆角过渡,避免应力集中在筋板与主体的连接处,长期受载时出现开裂问题。
实际加工时,这类结构一般采用整块铝型材或者45号钢铣削成型,所有非配合面的粗糙度控制在Ra6.3即可,配合面的粗糙度需要达到Ra1.6,保证装配时的贴合精度。安装孔位的设置需要避开内部应力集中区域,一般布置在结构的四个边角位置,孔位周边做沉头处理,保证螺栓锁紧后头部不会突出安装面,影响其他部件的排布。在实际选型应用时,需要根据承载载荷的大小调整壁厚和加强筋的尺寸,如果承载载荷超过常规范围,可以在加强筋的侧面增加辅助筋板,进一步提升结构刚性;如果应用在有腐蚀的场景,可以在结构表面做阳极氧化或者镀锌处理,提升结构的使用寿命。这类结构的建模过程需要重点关注各个特征的先后顺序,一般先绘制主体的拉伸轮廓,再依次切除各个槽位,最后添加加强筋和圆角特征,避免特征顺序错误导致的建模失败,同时所有特征的尺寸需要做参数化关联,方便后续根据不同的安装需求调整尺寸参数,减少重复建模的工作量。
