在中小功率电源变压器的装配工序里,这类带定位凸缘的环形垫片是很容易被忽略但直接影响整机装配精度与运行稳定性的小零件,很多刚入行的结构设计人员在做变压器堆叠装配时,经常会忽略这类垫片的定位设计,最后总装时出现环形铁芯偏移、绕组绝缘层被刮破、气隙不均匀导致的空载电流超标等问题,返工调整的时间成本远高于前期把垫片结构设计到位的投入。从实际应用场景来看,这类垫片主要用在环形铁芯与安装支架、绕组端部与端盖之间的隔层位置,一方面承担物理隔离的作用,避免硬质金属支架直接刮伤绕组外层的绝缘漆包线,另一方面通过自身的凸缘结构完成径向定位,不需要额外增加定位销或者点胶工序,就能保证环形铁芯与安装基座的同轴度,减少变压器运行时因为磁路不对称产生的工频振动噪音。

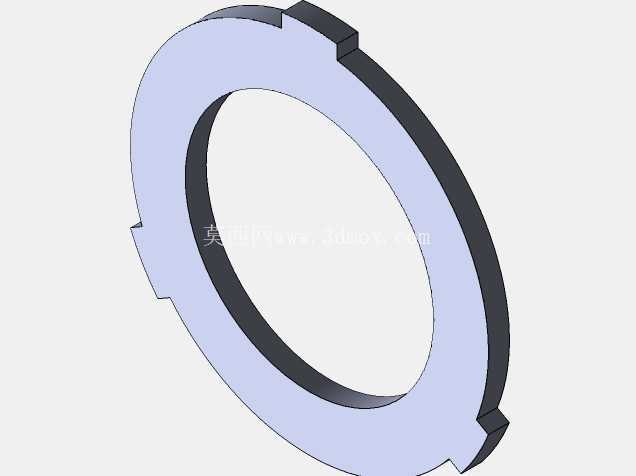

从结构设计思路上看,这个零件采用等厚薄壁环形基体,厚度根据变压器的绝缘耐压等级与气隙设计要求确定,常规应用场景下厚度在1.5mm到3mm之间,基体的内孔直径要比对应规格环形铁芯的内孔大0.2mm到0.5mm,既保证套装时不会卡滞,也不会因为间隙过大出现径向窜动;外圆上均匀分布的三个凸缘是整个结构的核心,凸缘的外切圆直径刚好和安装支架的定位内孔尺寸形成小间隙配合,配合公差控制在H7/h6的区间,装配时直接把垫片卡入支架定位孔就能完成自定位,三个凸缘沿圆周120度均布的设计,比单凸缘或者双凸缘的定位稳定性更好,不会因为单侧受力出现垫片翘边的问题,同时凸缘的轴向高度和基体厚度保持一致,不会额外占用变压器的轴向安装空间,适配紧凑化的电源模块安装需求。从安装边界来看,这类垫片的所有棱角都做了R0.3mm的倒圆角处理,避免尖锐边角在装配过程中割伤操作人员或者划破绝缘材料,凸缘的侧面和基体的外圆面采用平滑过渡,减少应力集中点,即使在变压器长期运行产生的微幅振动下,也不会出现凸缘断裂的问题。实际选型时需要注意,垫片的尺寸必须和对应铁芯的规格严格匹配,内孔过小会导致套装困难,甚至压伤铁芯内侧的绕组,外圆凸缘尺寸过小会失去定位作用,导致铁芯偏移,凸缘尺寸过大则会出现装配卡滞,无法顺利卡入安装位。
在做三维建模时,这类零件的建模逻辑并不复杂,但需要重点关注配合尺寸的公差标注,很多新手建模时只标注公称尺寸,不考虑配合间隙,最后加工出来的零件要么装不上要么间隙过大起不到定位作用;另外建模时要注意凸缘的均布角度误差控制,三个凸缘的角度偏差不能超过0.5度,否则装配时会出现某一个凸缘卡滞、其余凸缘悬空的问题,影响定位精度。从材料选择的角度,这类垫片一般采用绝缘性能好、有一定机械强度的非金属材料制作,既满足绝缘隔离的要求,也有足够的刚度支撑铁芯重量,不会因为长期受压出现形变导致定位失效。
在电源变压器的批量生产流程里,这类小零件的结构合理性直接影响整线的装配效率,带自定位凸缘的垫片比普通平垫片的装配效率高40%以上,不需要操作人员反复调整铁芯的居中位置,只要把垫片卡入定位位,再把铁芯套入垫片内圈就能完成定位,大幅降低了对操作人员装配熟练度的要求,也减少了因为人工定位偏差带来的产品不良率。很多人觉得这类小零件不需要做精细的三维设计,随便画个圆环就行,但实际生产里恰恰是这类不起眼的小零件,往往是影响产品良率和装配效率的关键节点,把每个配合面的尺寸、每个定位结构的角度都设计到位,才能让整个变压器的装配流程顺畅,长期运行的稳定性也更有保障。
