FRC赛事用参数化传动框架结构

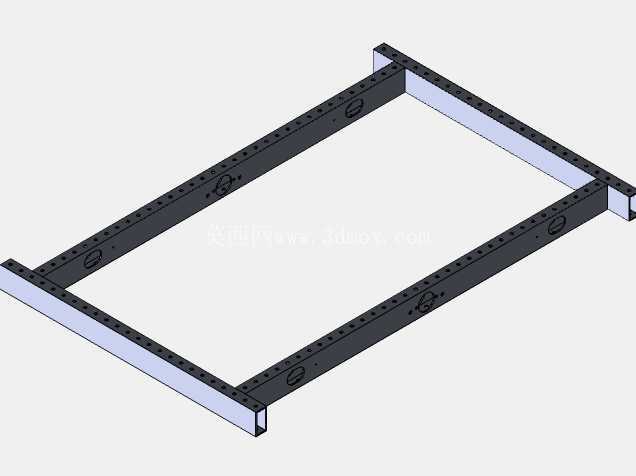

　　在青少年机器人竞技赛事的备赛环节中，传动系统的支撑框架往往决定了整台机器人动力传递的稳定性与后期改装的灵活度，这套参数化传动框架就是针对赛事场景下的快速迭代需求设计的。从实际赛场使用来看，这类框架需要承受传动带张紧带来的持续侧向拉力，同时还要兼容不同轴距、不同轮径的动力模块安装，所以在结构设计上没有采用传统的整块折弯侧板方案，而是用四根带等距安装孔的型材拼接成矩形承载结构，每根型材上的安装孔都按照统一的孔距标准排布，不管是调整电机安装位、张紧轮位置，还是加装辅助传动的惰轮组件，都不需要重新打孔，直接利用现有孔位搭配紧固件就能完成位置调整，能大幅压缩备赛期间的结构改装时间。

　　从安装边界来看，框架的整体长宽尺寸适配常规赛事机器人的底盘安装空间，型材的截面高度经过测算，既能够保证框架整体的抗扭刚度，避免传动过程中因为框架形变导致带轮错位、传动打滑，也不会占用过多的垂直方向空间，给上层的执行机构、控制模块预留足够的安装余量。框架的四个拼接角位采用了内嵌式的连接方式，连接部位的受力面经过贴合处理，不会出现拼接处突出的棱边干涉周边部件运动的情况，同时角位的连接强度经过校核，在机器人急停、碰撞的工况下，不会出现框架散架、连接松脱的问题。

　　设计思路上，这套框架完全围绕参数化调整的核心需求展开，所有安装孔的孔径、孔距都遵循赛事常用的标准紧固件规格，不管是搭配铝制紧固件还是钢制紧固件都能直接适配，不需要额外扩孔或者加装衬套。框架的侧边型材上预留了传动带的避让空间，当传动带沿着框架内侧布置时，不会和型材侧壁发生摩擦，减少传动过程中的动力损耗，也能避免传动带长期摩擦侧壁出现的过早磨损问题。在实际使用场景中，这套框架不仅可以作为主传动系统的承载基体，还可以根据赛事任务的不同，在框架上加装传感器支架、线路固定卡扣等附属部件，因为孔位是全域等距排布的，附属部件的安装位置可以根据实际布线、检测需求随意调整，不会出现找不到合适安装位的情况。

　　从结构特性来看，框架的型材采用了等截面设计，在三维建模过程中可以通过参数驱动直接调整单根型材的长度，快速生成不同尺寸规格的框架版本，适配不同载重、不同尺寸要求的机器人底盘，不需要重新绘制每一根型材的草图，能大幅提升设计迭代的效率。型材上的安装孔采用了沉孔设计，紧固件安装后头部不会突出型材表面，既可以避免突出的螺栓头刮蹭传动带或者其他运动部件，也能让框架和其他部件的贴合面更加平整，减少安装间隙带来的装配误差。框架的整体重量经过优化，在保证结构强度满足赛事冲击要求的前提下，尽可能缩减了型材的壁厚冗余，帮助整台机器人控制自重，在赛事的重量限制范围内留出更多的重量配额给执行机构和动力组件。

　　在实际装配过程中，这套框架不需要专用的工装夹具就能完成拼接，四根型材通过角位的连接件锁紧后，整体的形位公差可以控制在传动系统允许的范围内，带轮安装后不需要反复调整同轴度就能保证传动的顺畅度。针对赛事中常见的传动系统改装需求，框架的两侧型材上预留了张紧机构的安装位，不管是采用螺杆张紧还是偏心轮张紧的方式，都能直接利用现有孔位固定张紧组件，不需要对框架进行二次加工。另外，框架的表面处理方式适配赛事装备的使用需求，型材表面的氧化层可以抵御赛场地面的水渍、碎屑侵蚀，在整个赛季的使用过程中不会出现锈蚀、孔位堵塞的问题，日常维护只需要清理表面附着的杂物即可，不需要做特殊的防腐处理。
