组合式机械连接夹持结构练习件

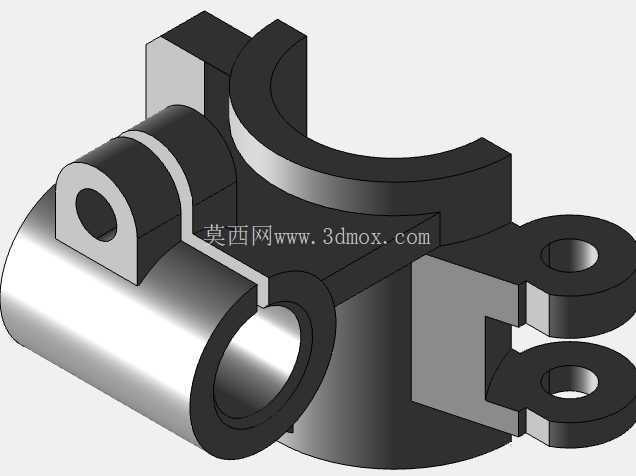

　　这套组合式机械连接夹持结构练习件，核心围绕工业现场常见的轴类夹持、铰接定位场景设计，可作为小型工装夹具、管线固定支架、轻载铰接支座的结构原型参考，适配轻工装配、小型自动化设备周边辅件、教学实训等多个场景的结构验证需求。从结构功能来看，该零件整合了三类核心连接特征：半圆弧抱合面用于适配圆柱类轴件或管类构件的抱紧定位，通过圆弧面的贴合接触分散夹持应力，避免硬接触造成的工件表面压伤；侧部带通孔的凸耳结构用于穿装铰接销轴，实现与相邻连杆类构件的转动配合，满足机构的摆动动作需求；下部贯通的圆柱孔位用于穿装固定轴或紧固件，实现整个夹持结构在设备基座上的定位安装，三类特征集成在单一基体上，减少了装配环节的零件数量，降低了小型辅件的装配累积误差。

　　设计过程中优先遵循基准统一原则，将下部贯通圆柱孔的轴线作为整个零件的主设计基准，半圆弧抱合面的中心轴线、侧部铰接凸耳的孔位轴线均与主基准保持平行或垂直的位置关系，避免基准转换带来的尺寸公差累积。建模阶段从基础几何图元搭建入手，先通过矩形、圆形等基础轮廓绘制各特征的截面草图，再通过拉伸、切除等基础特征操作生成基体，过程中重点练习几何约束的合理添加：比如半圆弧面与下部圆柱孔的同轴度约束、铰接凸耳两侧面的对称约束、各安装孔的中心距尺寸约束，确保特征之间的位置关系符合机械设计的公差配合要求。

　　针对草图绘制环节的常见问题，设计时特意加入了延伸线修剪、偏移平面创建、圆形图案阵列的练习点：比如抱合面端部的止口结构通过偏移基准面绘制切除轮廓实现，侧部双凸耳的对称结构通过镜像特征完成，各孔位的倒角、棱边的圆角过渡均按照机械加工的工艺要求设置，避免锐边造成的装配划伤与应力集中。从安装边界来看，该零件的下部圆柱孔适配直径匹配的光轴或螺栓紧固件，半圆弧抱合面可适配对应直径的圆柱工件，铰接凸耳的通孔直径与销轴采用间隙配合，满足转动灵活性要求，整体结构的外轮廓尺寸紧凑，可在狭小的设备安装空间内布置，不会与周边构件产生运动干涉。结构的壁厚设计兼顾了刚性与轻量化要求，抱合面的壁厚根据夹持力需求设置，避免夹持过程中出现结构变形，铰接凸耳的厚度根据销轴的剪切强度匹配，确保铰接部位的承载能力满足轻载机构的使用需求。在细节处理上，各棱边均设置了小尺寸圆角过渡，既符合机械加工的去毛刺工艺要求，也能减少应力集中点，提升零件的疲劳强度；各安装孔的端面均设置了沉头或倒角结构，方便紧固件的导入装配，避免孔口毛刺影响装配精度。

　　整个建模过程完整覆盖了机械结构设计从草图绘制、约束添加、特征生成到工艺细节处理的全流程，每个特征的尺寸设置都对应实际机械结构的功能需求，没有冗余的装饰性结构，所有几何特征都服务于零件的夹持、铰接、安装三大核心功能，可作为机械设计初学者掌握基础建模逻辑、理解机械结构功能与几何特征对应关系的练习载体，也能为小型夹持类辅件的结构设计提供参考思路，帮助设计者建立从功能需求到几何实现的设计思维，避免建模过程中出现特征冗余、基准混乱、工艺性差等常见问题。
