卡通小猪造型趣味摆件三维结构设计

　　这款卡通小猪造型的三维结构，最初是作为文创摆件开发的建模练习项目，在做结构拆解的时候，首先要考虑的是这类仿生造型在不同场景下的适配性——如果是做树脂3D打印的桌面摆件，壁厚要控制在1.8-2.2mm之间，既保证打印过程中不会出现薄壁翘曲，也不会因为壁厚过大增加不必要的材料成本；如果是做滚塑工艺的大型户外装饰件，整体壁厚要均匀调整到4-5mm，同时在猪耳、猪鼻这些突出结构的根部做R3以上的圆角过渡，避免搬运安装过程中出现应力断裂。

　　从实际用途来看，这个造型除了单独作为装饰摆件外，还可以在猪头背部预留沉孔结构，适配小型存钱罐的投币口与底盖安装位，也可以在眼部位置预留LED灯珠的安装槽，改造为小夜灯的外壳结构，这就要求建模的时候不能只做外观曲面，要提前考虑不同功能拓展的安装边界：眼部的绿色透明件部分，要做0.3mm的装配间隙，和主体灰色部分做止口配合，不用额外打胶就能实现卡接固定；猪嘴内部的红色空腔结构，深度控制在15mm以内，既保证微笑的视觉效果，也不会因为空腔过深导致打印或者注塑的时候出现内壁缩水。

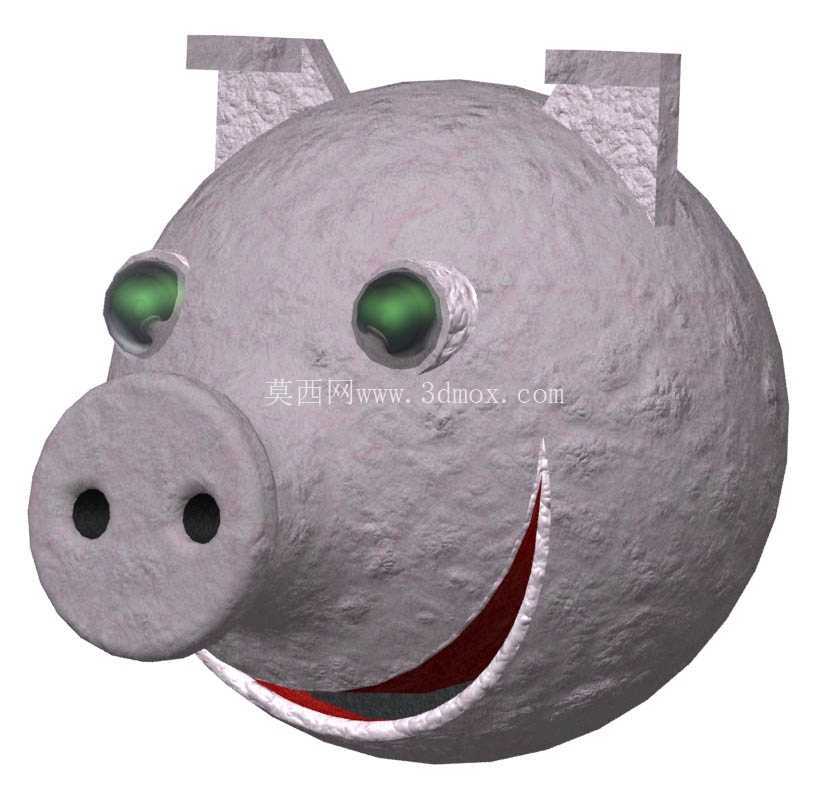

　　设计思路上没有走常规光滑曲面的卡通风格，反而给整个猪头外表面做了类似粗糙岩石的肌理效果，这种肌理不是后期贴图做的视觉效果，而是在实体建模阶段就通过曲面扰动做出的0.2-0.5mm的凹凸结构，这样不管是3D打印还是开模注塑，表面的肌理都能直接成型，不需要后续做表面喷砂或者蚀纹处理，能省掉不少后处理工序。做曲面拆分的时候，把整个猪头拆成了主体外壳、两个猪耳、两个眼部透明件、猪鼻部分、嘴部红色内衬六个独立零件，每个零件的拔模斜度都控制在1.5度以上，要是后续走注塑量产的话，不用额外修改结构就能直接开模，分型面选在猪头最大轮廓线的位置，不会在外观正面留下明显的合模线。

　　尺寸方面，整体模型按照桌面摆件的常用尺寸做的基准设计，猪头主体最大直径120mm，含耳朵的总高度是135mm，猪鼻突出主体表面28mm，这个尺寸刚好能放在办公桌的显示器旁边，不会遮挡屏幕，也不会因为尺寸太小显得没有存在感。安装边界上，底部做了一个直径50mm的平面安装位，可以贴3mm厚的EVA防滑垫，放在光滑的桌面也不会打滑；如果是要固定在墙面或者其他设备表面做装饰，底部的平面也可以打两个M3的螺丝安装孔，孔位做沉头设计，螺丝锁紧之后不会突出底面，保证放置的时候平稳不晃动。

　　在做结构校验的时候，特意把所有的锐边都做了倒圆角处理，哪怕是猪耳这种看起来比较薄的突出结构，边缘也做了R1的圆角，避免日常拿取的时候划手。两个鼻孔的位置做了通孔设计，要是作为存钱罐使用的话，也能起到一定的透气作用，不会因为内部密闭导致取放底盖的时候出现气压差不好打开。眼部的透明件和主体的配合位做了0.1mm的溢胶槽，要是组装的时候需要打胶固定，多余的胶水会溢到槽里，不会流到外观表面影响美观。整个模型的曲面都是G2连续的，哪怕是肌理部分的凹凸结构，也没有出现破面或者曲率突变的情况，导入到渲染软件里做材质效果的时候，不会出现局部反光异常的问题，不管是做粗糙岩石质感的材质，还是做光滑陶瓷质感的材质，都能呈现出比较自然的效果。
