弹性挠性联轴器传动连接结构

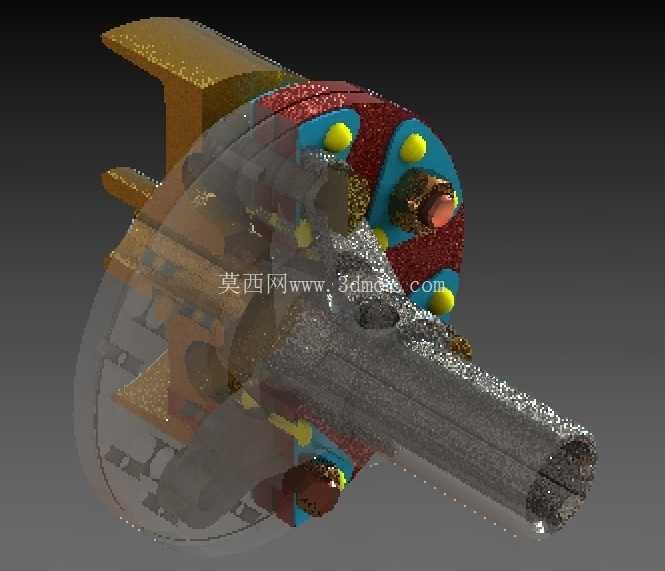

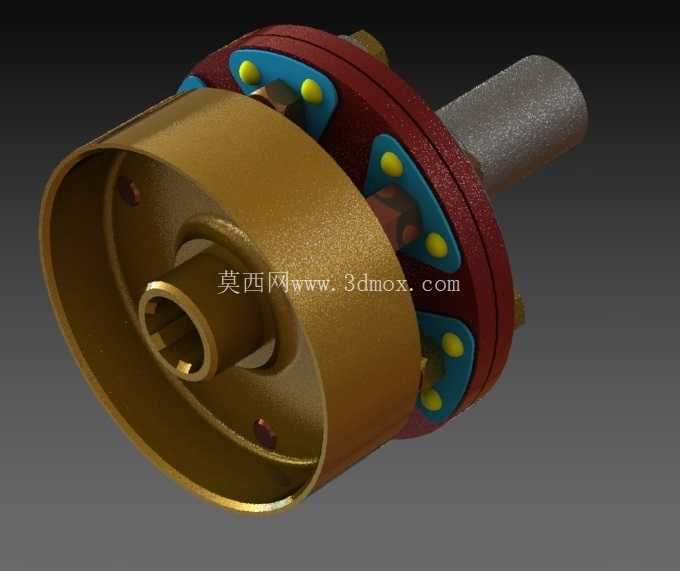

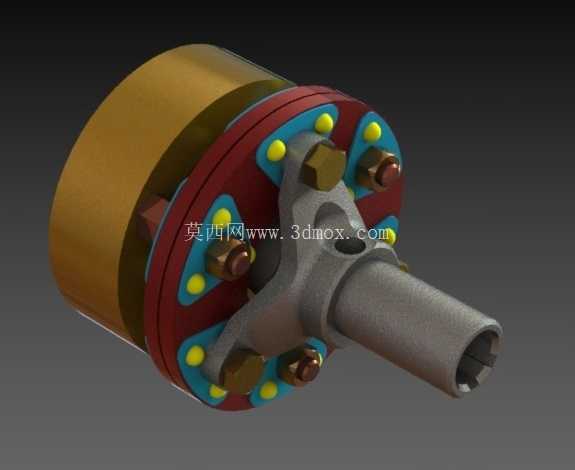

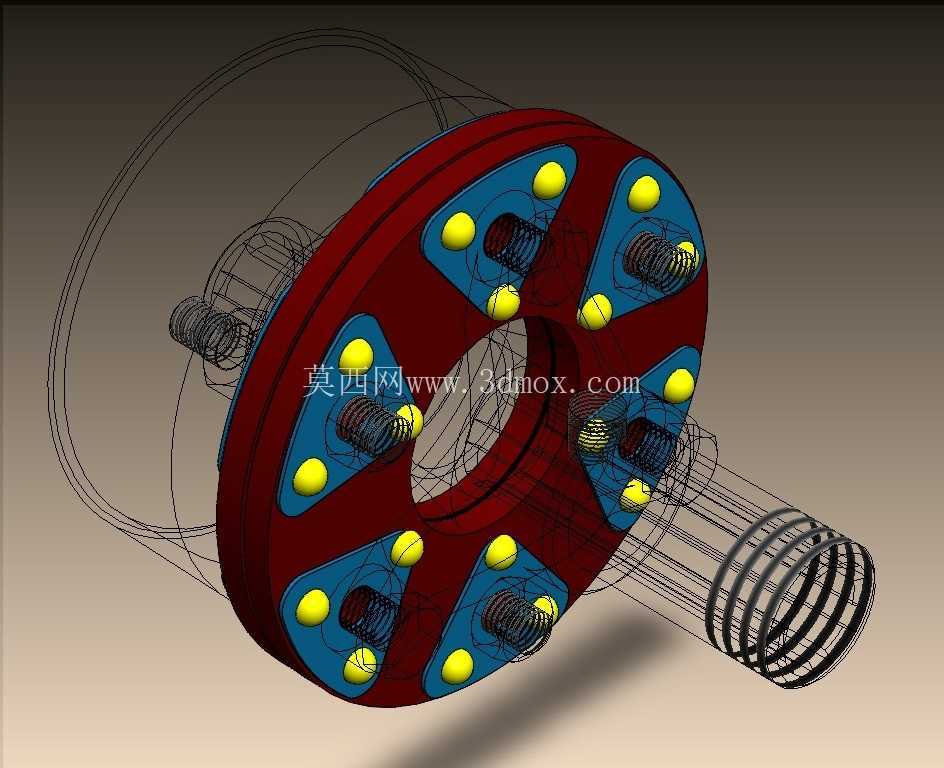

　　这类挠性联轴器的应用场景覆盖多数中小功率传动轴系，常见于轻工输送设备、小型机床进给单元、液压泵站动力输出端这类存在安装对中误差、运行中存在小幅振动的传动场景，核心作用是在主动轴与从动轴之间传递额定扭矩的同时，补偿两轴之间的径向偏移、角度偏斜与轴向窜动，避免刚性连接带来的轴系附加弯矩，延长轴承、密封件等配套零部件的使用寿命。从结构细节来看，该联轴器分为主动端连接套与从动轴接盘两部分，主动端采用带内花键的杯状套筒结构，内花键可直接与配套的花键轴配合实现周向固定，杯状结构的外圆可根据安装需求适配带轮、链轮等动力输入件，也可直接通过紧定螺钉与动力输出轴锁紧；从动端为带伸出轴的法兰接盘结构，伸出轴可直接插入从动设备的轴孔通过键连接固定，法兰端面上均匀分布的多组弹性缓冲销是实现挠性补偿的核心结构，销体外部包裹的非金属弹性垫可在传递扭矩时产生微量弹性变形，抵消两轴不对中带来的硬性碰撞，同时吸收传动过程中的冲击载荷，降低运行噪音。

　　设计过程中首先需要明确额定传递扭矩的边界，根据配套电机的输出功率与额定转速计算扭矩裕量，通常这类中小规格联轴器的扭矩裕量取1.5-2倍即可满足多数工况需求，避免裕量过大造成结构尺寸冗余，或是裕量不足导致弹性垫过早疲劳损坏。结构尺寸设计上，杯状套筒的内孔深度需要匹配主动轴的插入长度，保证花键配合的接触长度不小于花键分度圆直径的1.2倍，避免花键齿面接触应力过大出现压溃；法兰端的弹性销分布圆直径需要根据传递扭矩计算，保证销体承受的剪切应力在弹性材料的许用范围内，销孔与弹性垫之间采用间隙配合，间隙量控制在0.1-0.2mm之间，既保证装配便利性，也预留足够的偏移补偿空间。

　　安装边界方面，联轴器的总长度需要匹配两轴端的预留间距，通常安装完成后两轴端面之间预留2-3mm的轴向间隙，避免轴系热胀冷缩时出现顶死现象；径向安装空间需要预留至少10mm的操作余量，方便后续弹性垫磨损后的更换维护，无需完全拆解两端轴系即可完成易损件替换。实际选型应用时需要注意，这类带弹性缓冲销的挠性联轴器不适用于高速重载的传动场景，最高工作线速度通常不超过25m/s，若应用在有腐蚀、高温的工况环境中，需要更换对应耐候材质的弹性垫，避免弹性件提前老化失效。

　　建模过程中需要重点关注配合面的公差设定，花键配合采用中等精度的过渡配合，轴与孔的键连接采用H7/k6的公差带，弹性销与法兰孔的配合采用H8/f7的间隙配合，保证装配后各部件可灵活实现微量偏移补偿，不会出现卡滞现象；同时需要做动平衡校验的简化模拟，保证法兰端的销孔分布均匀度误差不超过0.05mm，避免高速运行时出现额外的离心振动。
