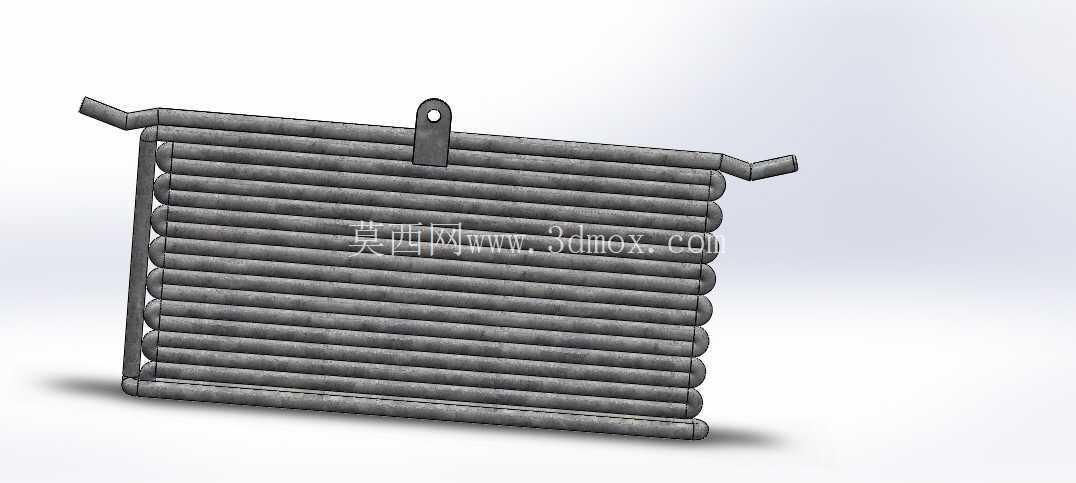

电源变压器用SU面板散热盘管结构

　　在中小容量油浸式电源变压器的散热系统设计中，这类盘管式散热结构是适配紧凑型安装场景的常用方案，区别于传统成片式散热器的大体积占用，该结构采用多根平行排布的圆管弯折成型，整体呈扁平矩形布局，能够直接贴合在变压器油箱侧壁安装，不需要额外预留大面积的散热扩展空间，尤其适合户内配电柜内集成、小型箱变内部紧凑排布的应用场景。从实际功能来看，该结构属于变压器油循环冷却的外置换热通道，变压器运行过程中绕组与铁芯产生的热量会传递到绝缘油中，受热升温的绝缘油在温差驱动下进入盘管内部，通过管壁与外部空气完成热交换，冷却后的绝缘油再回流到油箱内部，形成无动力的自然循环散热回路，不需要额外加装风机或者油泵，能够大幅降低冷却系统的自身能耗与故障点，适配长期无人值守的配电场景。

　　设计层面上，该盘管采用连续弯管工艺成型，整根管路没有多余的焊接接头，从一侧的进油端弯折延伸到另一侧的出油端，平行排布的管段之间保持均匀间距，既保证了每一段管体都能和流通空气充分接触，也避免了管间距过小导致的积灰堵塞问题，长期运行过程中只需要简单吹扫就能完成表面清洁，维护成本极低。顶部设置的单孔吊耳结构是专门为安装环节设计的，现场装配时可以通过吊耳将整个散热盘管临时悬挂定位，再完成两端管路与变压器油箱的法兰对接，不需要额外设置临时支撑点，能够有效降低现场安装的操作难度，两侧伸出的管端接口做了平直段处理，方便对接标准管路接头，减少现场配管的加工工作量。

　　从安装边界来看，该结构整体厚度控制在较小范围内，突出油箱壁的尺寸远小于传统片式散热器，在安装空间受限的场景下，比如老旧配电房的变压器替换项目、集成式预装式变电站的内部布局中，不会因为散热部件突出过多影响周边柜体或者走线的布置，整体外形的长宽尺寸可以根据变压器的散热量需求灵活调整管段数量与排布长度，不需要重新开模制作散热片，设计迭代的灵活性更高。结构细节上，盘管的底部做了平直的支撑边设计，安装完成后可以通过底部支撑边将整个结构的重量传递到变压器油箱的侧壁加强筋上，避免所有重量都集中在两端的管路接头上，长期运行过程中不会因为管路承重过大出现焊缝开裂、密封失效的问题，管体表面做了氧化防锈处理，不需要额外喷涂厚重的漆层，能够减少漆层带来的热阻，提升管壁的换热效率。

　　实际选型过程中，这类盘管结构的散热功率可以通过调整管体的直径、平行管段的数量、整体排布高度来匹配不同容量的变压器，相比标准化的片式散热器，不需要受限于固定的散热片规格，能够更好地适配非标准容量、特殊安装尺寸的定制化变压器产品，在小批量定制变压器的生产场景中，能够大幅缩短散热部件的生产周期，降低定制加工的成本。对于三维建模从业者来说，搭建这类结构的模型时需要重点关注弯管处的曲率半径控制，曲率过小会导致管路内部油流阻力增大，影响自然循环的流速，曲率过大则会增加整体结构的占用空间，同时要保证平行管段之间的间距一致性，避免出现局部管段过近影响空气流通的问题，吊耳的安装位置需要匹配整个结构的重心，保证起吊过程中结构保持平稳，不会出现倾斜导致对接困难的问题。
