工业电源配套电气防护外壳结构设计

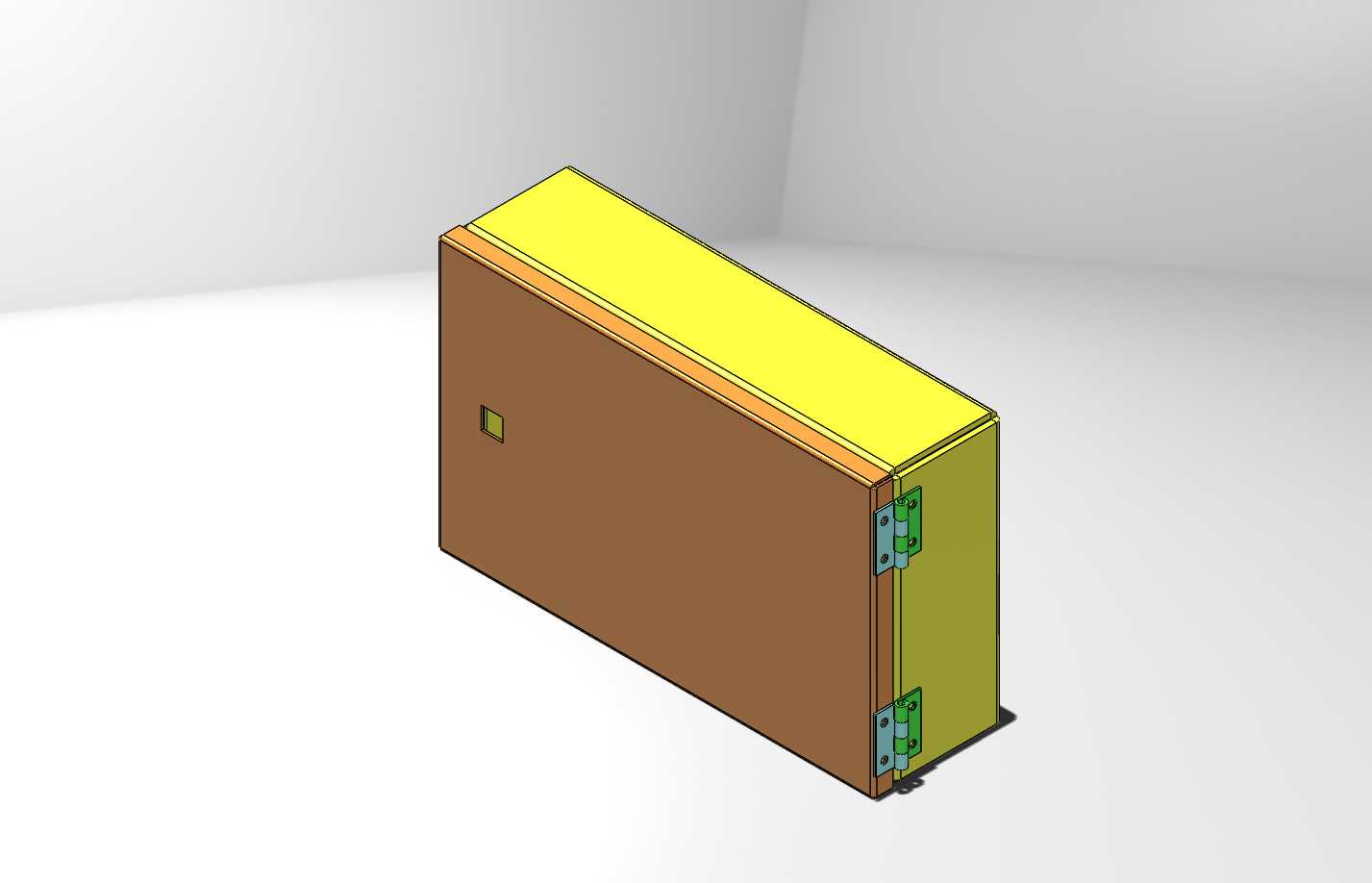

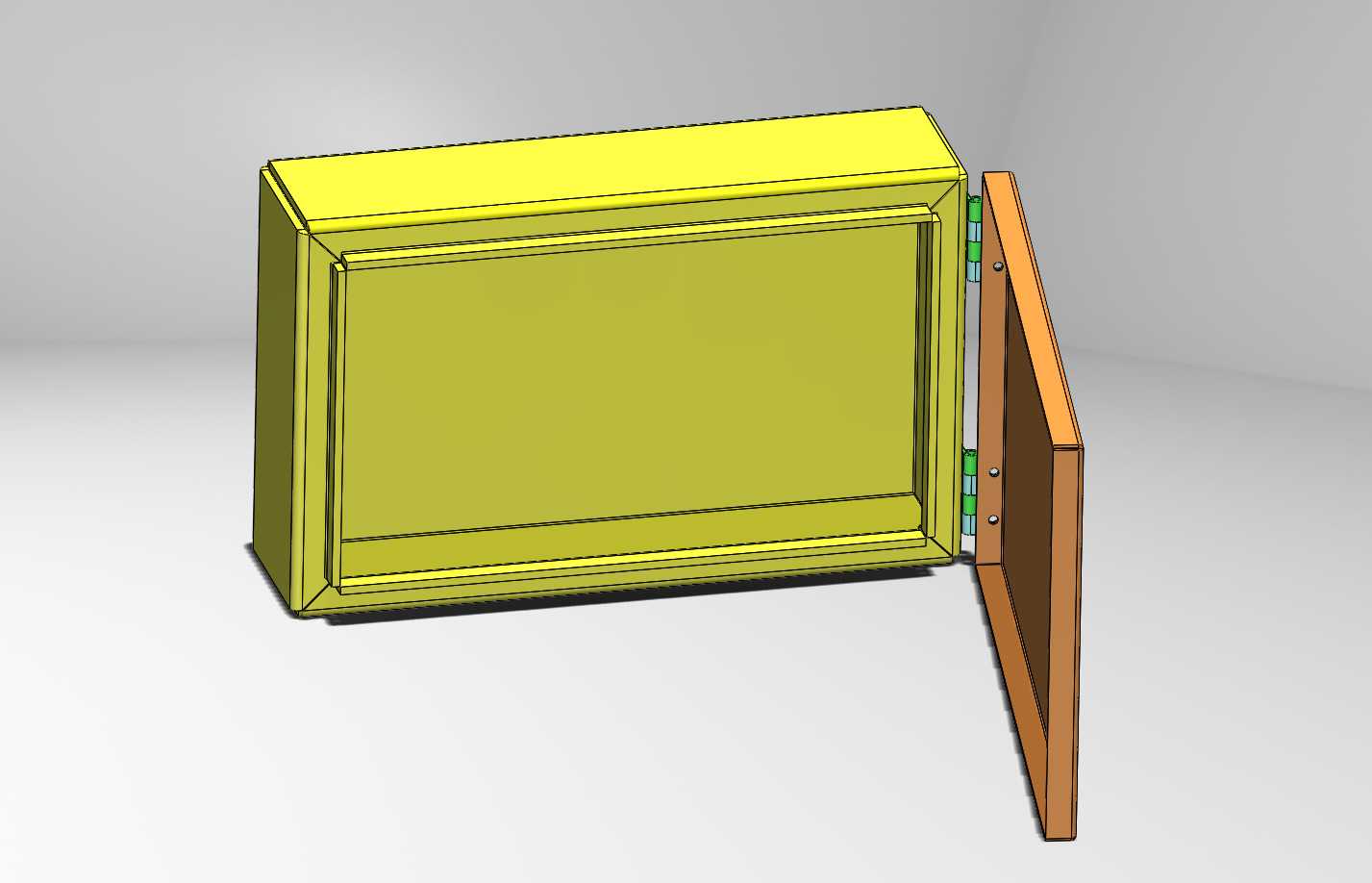

　　这款电气外壳主要面向工业场景下的电源变压器配套使用，常见于车间动力配电回路、小型设备内置供电模块、户外临时供电节点等安装场景，核心作用是为内部的变压绕组、接线端子、整流元件提供可靠的物理防护，隔绝生产环境中的粉尘、金属碎屑、飞溅切削液，同时避免运维人员误触内部带电部件引发安全事故。从结构设计逻辑来看，外壳采用分体式拼接思路，主体腔体采用弯折成型的钣金结构，侧端预留可拆卸的端盖结构，端盖与主体之间通过合页式连接件实现开合，无需完全拆卸端盖即可完成内部接线、元件检修的操作，适配现场运维的快速作业需求。

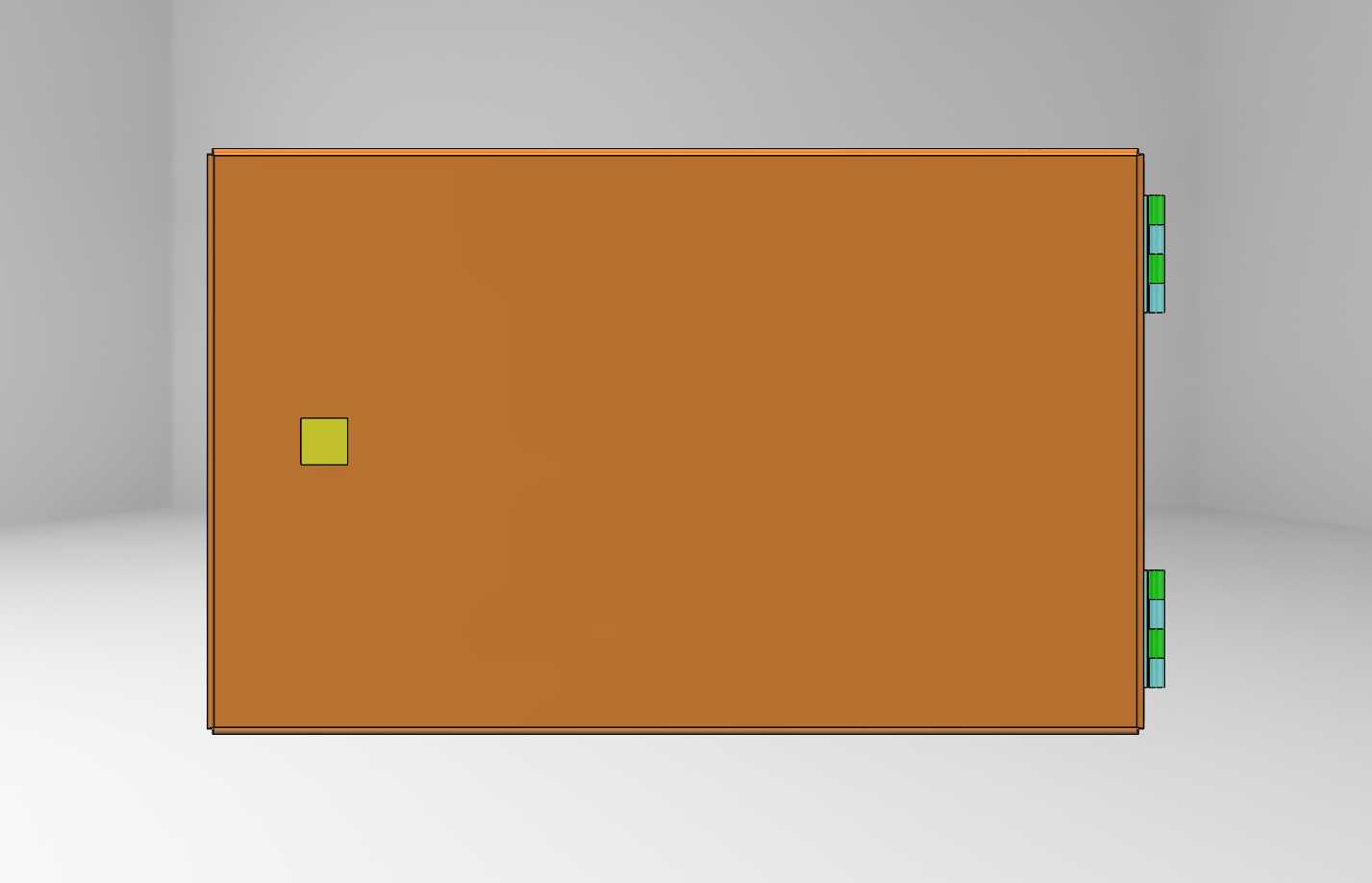

　　外壳顶部做了全覆盖的封板设计，封板边缘突出腔体侧壁一定距离，能够在顶部有凝露滴落、少量粉尘沉降时，引导液体或杂质顺着侧壁滑落，避免渗入腔体内部。安装边界方面，外壳底部预留了两个向外延伸的固定耳位，耳位上开有标准安装孔，可直接通过螺栓固定在设备机架、墙面安装板或者配电柜体的预留梁位上，固定耳的位置经过重心校核，安装后整体重心落在安装孔的支撑范围内，不会出现长期使用后壳体倾斜、固定件受力变形的问题。腔体内部预留了足够的接线空间，侧壁上预留的小型开孔可用于安装状态指示灯或者应急操作按钮，无需后期额外开孔破坏壳体防护性能。

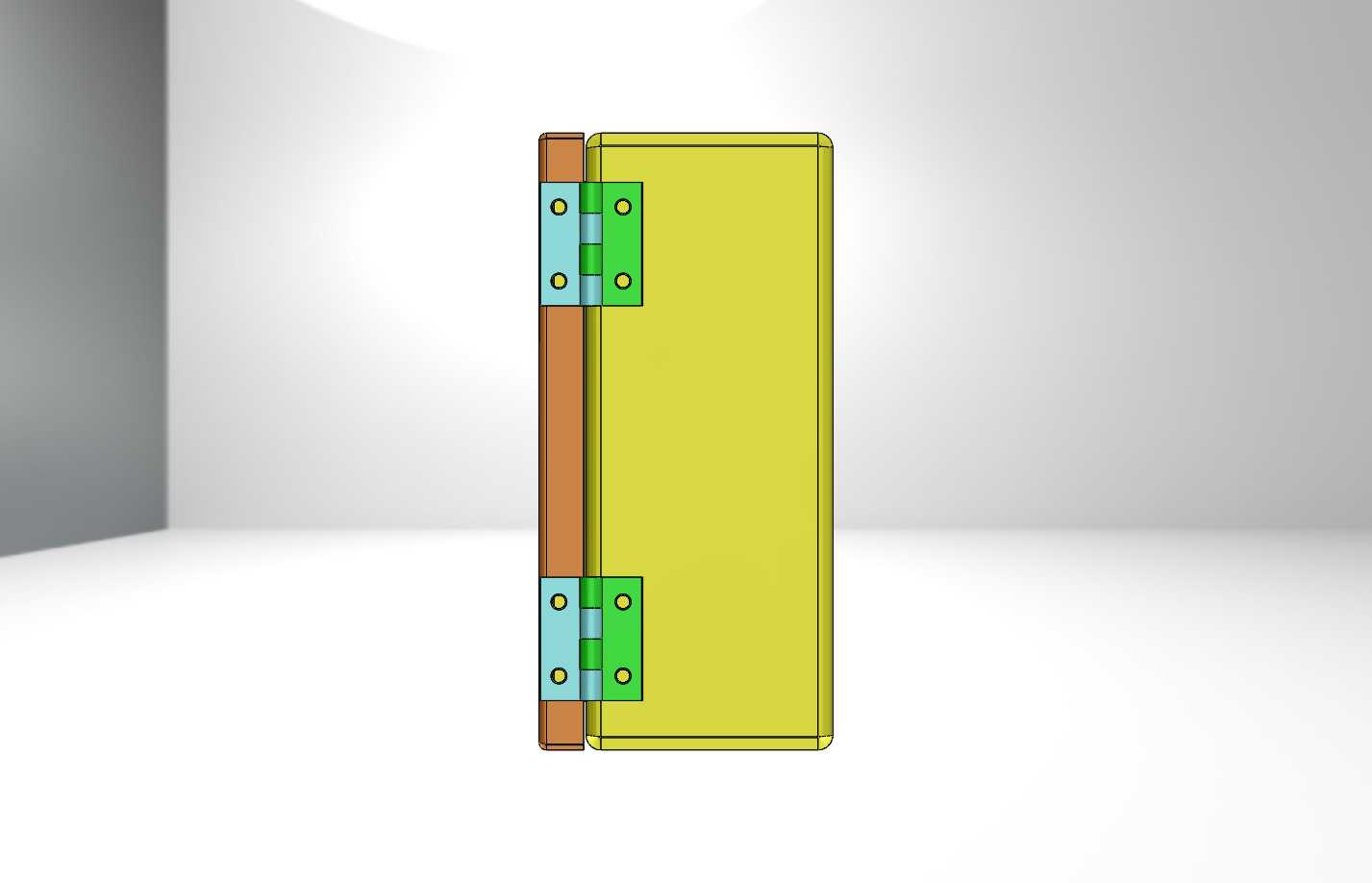

　　合页连接件采用对称双点位固定，每个合页通过两颗螺栓分别与端盖、主体腔体连接，连接点位做了沉头处理，螺栓安装后不会突出壳体表面，避免在安装过程中剐蹭周边线缆或者运维人员衣物。端盖与主体腔体的贴合面做了折边处理，合盖后折边能够形成迷宫式密封结构，在不额外加装密封胶条的情况下，即可阻挡大部分直径较大的粉尘颗粒进入腔体，适配普通工业车间的IP防护等级要求。外壳的整体尺寸适配常规小功率电源变压器的安装需求，内部腔体的长宽高尺寸能够容纳常见的E型、C型变压器铁芯及配套的接线端子排，腔体侧壁与内部元件之间预留了不小于10mm的安全间隙，既可以避免元件与壳体直接接触引发漏电风险，也能预留出一定的空气流通空间，帮助变压器工作时产生的热量通过壳体表面自然散出。

　　在实际选型使用时，需要注意核对内部变压器的安装孔位与壳体底部的固定点位是否匹配，若安装环境存在较强的振动源，可在固定耳与安装面之间加装橡胶减震垫，减少振动传递到壳体内部导致接线端子松动的概率。外壳的表面处理采用常规工业喷涂工艺，涂层均匀覆盖钣金表面，能够抵御普通环境下的锈蚀问题，若用于户外高湿度、有腐蚀性气体的场景，可在此基础上额外做镀锌或者喷塑处理提升耐候性能。接线作业时，线缆可通过壳体底部预留的穿线孔进入腔体内部，穿线孔位置可配套安装电缆防水接头，进一步提升进线位置的防护能力，避免线缆外皮被钣金锐边割破引发绝缘失效。端盖关闭后可通过侧边的锁扣结构固定，非授权人员无法随意打开壳体接触内部带电部件，满足工业配电场景的安全管理要求。
