Y型双端翅片铜管热传导结构

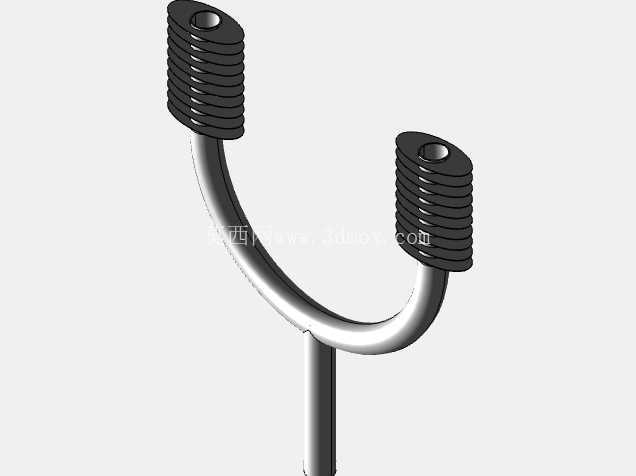

　　在电力电子设备的热管理系统中，尤其是电源变压器这类长期处于高负载运行状态的电磁转换设备，绕组与铁芯产生的损耗热量若不能及时导出，会直接导致绝缘层老化加速、设备额定负载能力下降，严重时甚至触发过热保护停机，因此配套的导热换热部件设计，是变压器结构开发环节中直接决定运行可靠性的核心部分。这款Y型双端翅片铜管结构，正是针对小容量干式电源变压器的局部热点散热需求开发的导热组件，区别于常规单端直插式导热管，该结构采用单管弯折成型的Y型布局，主管垂直向下延伸至变压器绕组端部的热点区域，两个分叉支管向上延伸至设备外壳的散热翅片安装位，单一部件即可同时覆盖两个相邻的散热点位，减少了单台设备所需的导热管安装数量，也降低了管壁与安装孔位之间的接触热阻累积。

　　从结构设计逻辑来看，该部件的核心导热路径依托紫铜基材的高导热系数实现，主管段外壁做光滑处理，安装时可直接插入绕组端部预设的导热铜套中，配合导热硅脂填充配合间隙，能够快速将绕组内部积聚的热量传导至管壁；两个分叉支管的外壁加工有等距排布的环形散热翅片，翅片与管壁为一体车削成型，不存在额外的接触热阻，翅片的间距、高度均经过热仿真迭代优化，既保证足够的散热面积与空气接触，又不会因为翅片过密导致积灰堵塞风道，适配自然对流散热的使用场景，无需额外搭配强制风冷风扇即可满足额定工况下的散热要求。

　　在实际安装适配层面，该结构的主管外径、分叉支管的中心距均严格匹配常见小容量电源变压器的内部安装空间边界，主管插入深度可根据绕组端部的实际高度做小幅裁切调整，两个支管的翅片段长度统一，伸出设备外壳后可直接与外部空气接触，不需要额外加装散热鳍片组；弯折部位采用冷弯工艺成型，弯折处的管壁壁厚均匀性控制在公差范围内，不会出现弯折凹陷导致导热截面减小、热阻升高的问题，管体内部为中空结构，可根据实际散热需求填充导热工质实现热管效应，进一步提升轴向导热效率，也可作为实心铜棒使用，适配不同成本档位的产品选型需求。

　　从应用场景拓展来看，该结构除了适配电源变压器的绕组散热外，也可用于小型工业电源模块、伺服驱动器、焊接设备输出端等存在局部集中热点的电力电子设备中，安装时仅需在设备壳体上对应两个支管的位置开设匹配的安装孔，主管端贴合发热源即可完成装配，不需要对设备原有结构做大幅改动；结构整体无活动部件、无易损件，长期运行过程中不存在机械失效风险，导热性能稳定，能够在-40℃到120℃的常规工业环境温度区间内保持稳定的导热能力，适配绝大多数工业现场的使用环境要求。

　　在建模实现层面，该结构的三维建模过程需要重点管控弯折段的曲率半径、翅片的等距阵列精度、管体的同轴度等关键参数，弯折段的曲率半径过小会导致加工时管壁开裂，曲率半径过大则会占用过多的内部安装空间，因此建模时需要结合实际弯管工艺的最小弯曲半径要求设定参数，同时预留足够的安装公差，避免生产装配时出现干涉问题；翅片的厚度、间距参数需要结合热仿真结果调整，在保证散热面积的前提下控制整体重量与材料成本，管体两端的安装定位基准需要在建模时明确标注，方便后续生成工程图纸时直接提取尺寸用于生产加工。
