双门红色家用冷藏冷冻冰箱结构设计

　　这款双门冷藏冷冻设备的三维结构设计，首先要匹配普通家庭厨房、出租屋、小型公寓等场景的摆放需求，这类场景下用户对设备的占地尺寸有明确限制，同时要兼顾基础的冷藏、冷冻储物功能。从实际使用逻辑出发，设计时先确定整体的立式长方体布局，上下分舱的结构是经过多场景验证的成熟方案，上层舱室设定为冷藏区，主要存放蔬果、饮品、剩餐等需要0-10℃环境储存的物品，下层舱室为冷冻区，可存放冻肉、速冻食品、冰品等需要-18℃左右环境长期储存的物品，两个舱室独立设置门体，避免开门时冷量过度流失，也能减少不同温区之间的温度干扰。

　　外形尺寸的设定上，整体宽度控制在500-550mm区间，深度控制在550-600mm区间，高度控制在1100-1200mm区间，这个尺寸边界既可以保证单舱室的有效储物容积满足1-2人日常使用需求，也能适配多数小户型厨房的预留摆放空间，不会出现过于挤占过道、无法嵌入常规橱柜预留位的问题。底部设置四个可调支撑脚，安装时可以根据地面平整度调整高度，保证设备放置平稳，避免运行时因为地面不平产生共振噪音，支撑脚的高度调节范围设定在0-15mm，足够应对多数家庭地面的铺装误差。

　　门体的设计采用了弧形侧边过渡，相比纯直角的门体，一方面可以减少日常走动时磕碰造成的损伤，另一方面也能优化外观的视觉感受，门体和箱体之间采用隐藏式铰链结构，铰链的转动角度设定为120°，既可以保证开门后有足够的空间取放内部储物格的物品，也能避免开门角度过大撞到旁边的墙面或者橱柜，铰链的安装位置做了加强结构设计，因为日常使用中门体需要频繁开关，加强筋的布置可以提升铰链安装位的结构强度，延长设备的使用寿命。门封条的安装槽在建模时做了精准的公差匹配，保证门体关闭后封条可以完全贴合箱体边框，形成有效的密封结构，减少冷量泄漏，降低设备运行的能耗。

　　箱体内部的结构设计上，冷藏区设置两层可拆卸搁板，搁板采用钢化玻璃的安装位预留，用户可以根据存放物品的高度调整搁板的安装位置，比如存放较高的饮品瓶、汤锅时，可以拆掉一层搁板拓展垂直储物空间，冷藏区门体上设置多层储物槽，适合存放瓶装饮品、调料、蛋类等小件物品，充分利用门体的空间。冷冻区采用抽屉式储物结构，抽拉轨道做了顺滑度的结构优化，抽屉拉出时的行程设定为总深度的80%，既可以方便取放深处的物品，也能避免抽屉完全拉出时因为承重问题出现脱落的风险，抽屉的边缘做了密封结构配合，关闭抽屉时可以减少冷冻区的冷量流失。

　　制冷系统的安装空间预留上，在箱体背部下方预留了压缩机、冷凝器、制冷管路的安装位，这个位置的布局可以让设备的重心更低，放置时更稳定，同时也方便后期的维护检修，背部预留了50mm的散热间隙，安装摆放时需要提醒用户预留足够的散热空间，避免因为散热不良导致制冷效率下降、能耗升高。箱体的外壳采用金属板材的结构设计，内部填充保温层的厚度设定为40-50mm，足够保证两个温区的保温效果，减少内外热量交换。

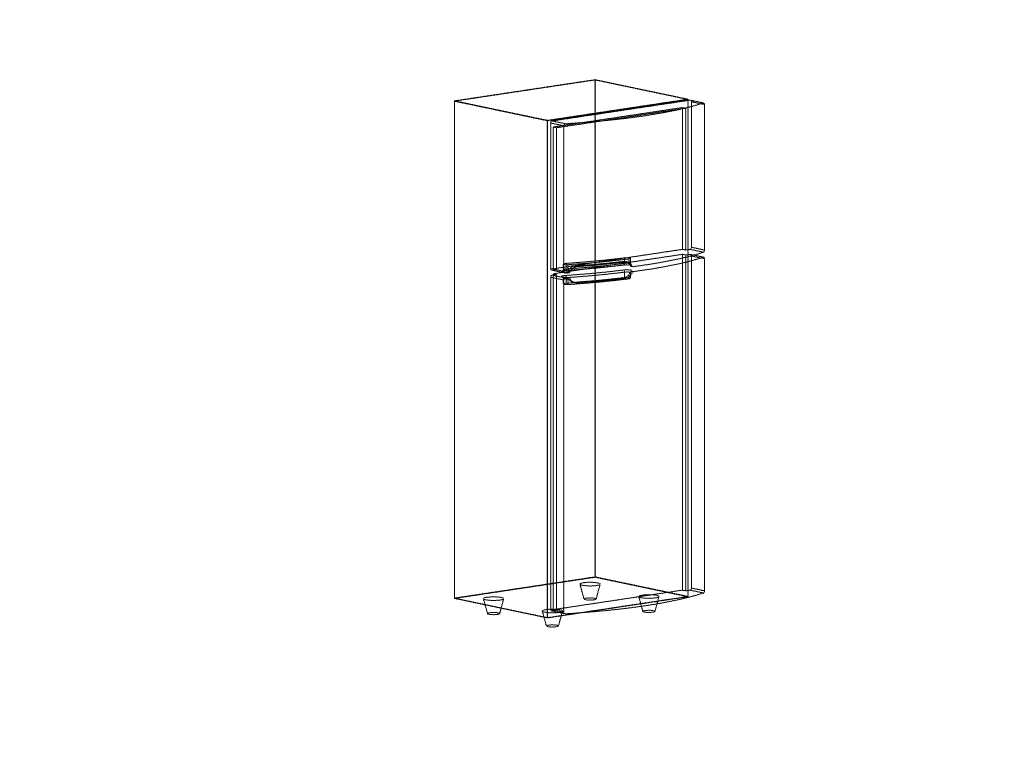

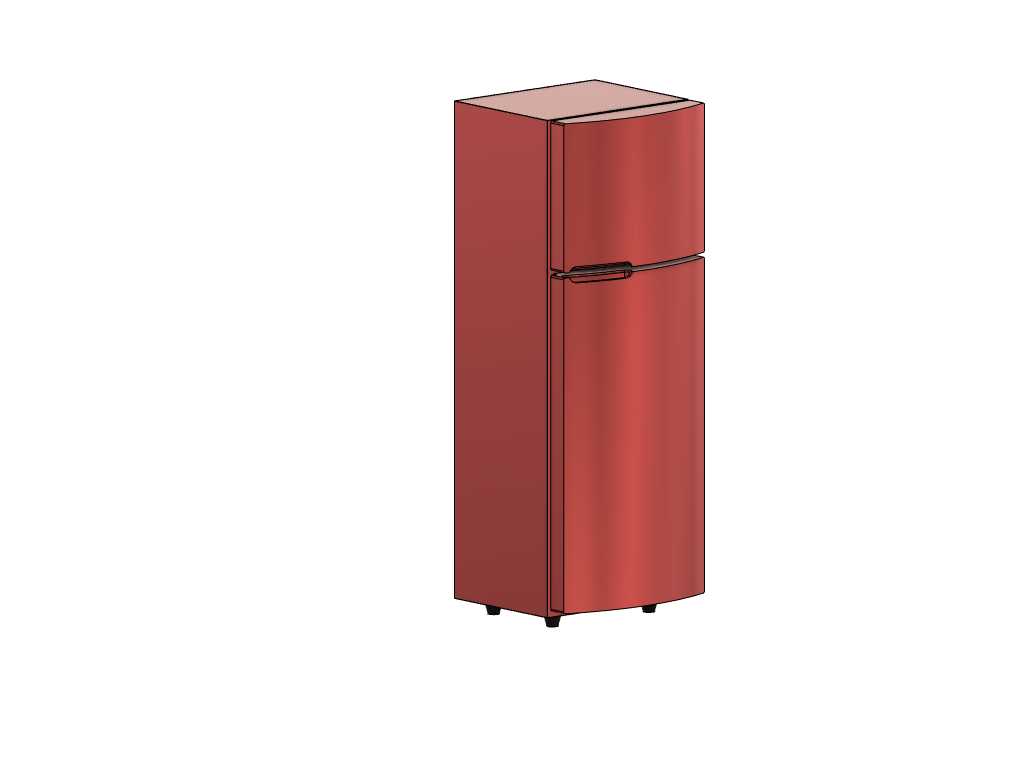

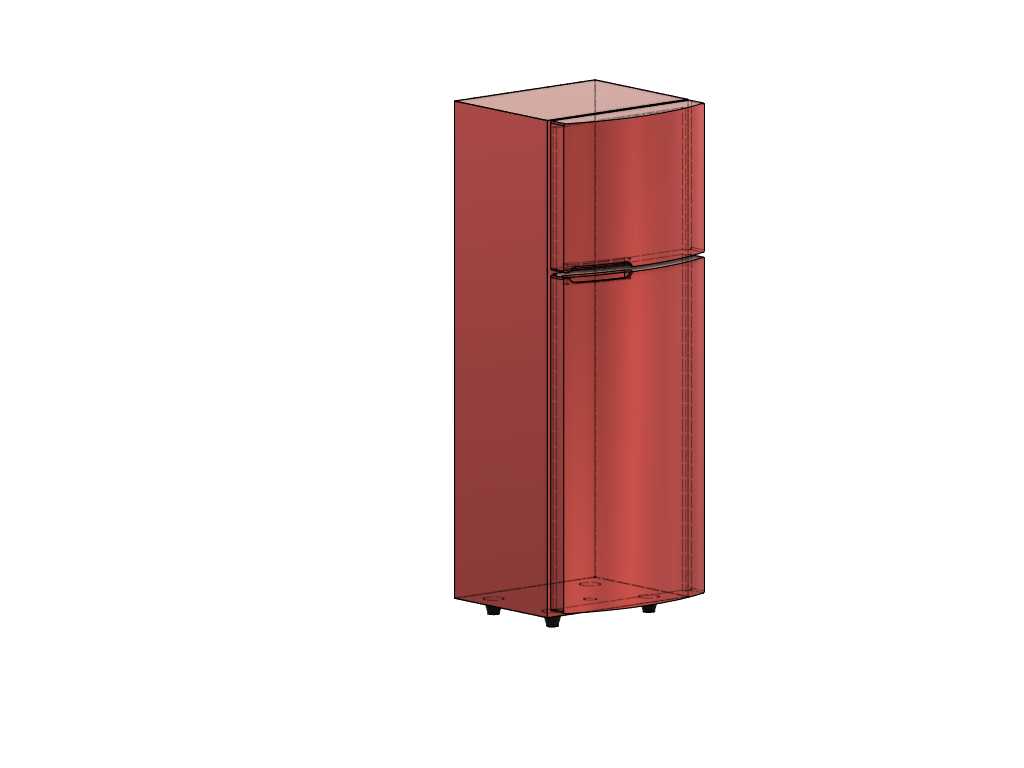

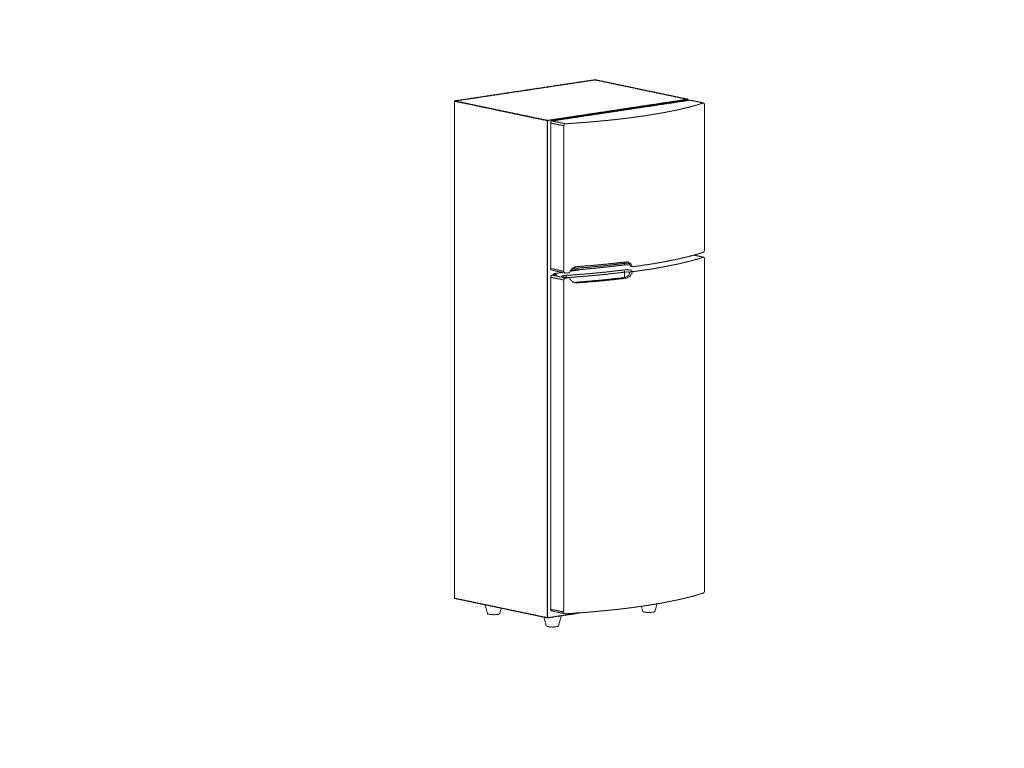

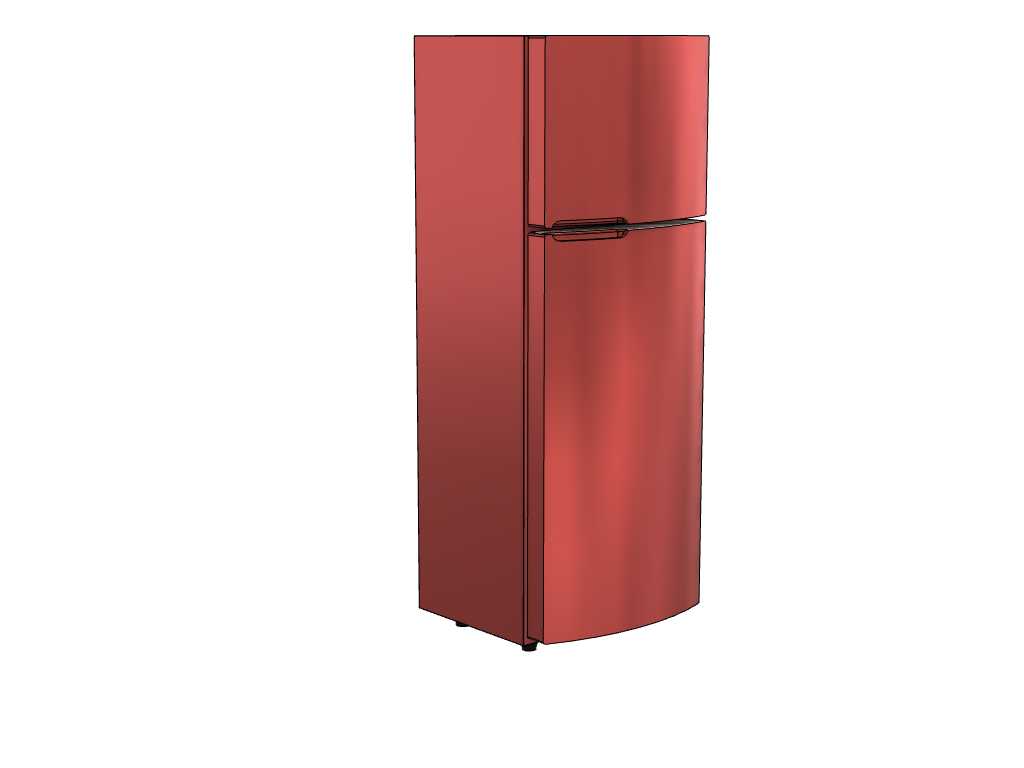

　　从建模的细节来看，这款模型还原了实际产品的所有结构特征，包括门体的把手位置、底部支撑脚的结构、背部的散热位预留、内部搁板和抽屉的装配关系，在做结构验证时，可以通过模型模拟门体的开关动作、抽屉的抽拉动作、搁板的拆装调整，检查各个运动部件之间是否存在干涉，装配公差是否合理。对于家电结构设计从业者来说，这款模型可以作为小型双门制冷设备的设计参考，在做同类产品的改型设计时，可以直接参考其尺寸边界、分舱布局、部件安装位的设定，减少前期方案验证的时间，也可以用于家装场景的布局模拟，在做厨房三维布局设计时，将该模型导入场景中，可以直观展示设备摆放后的空间占用效果，帮助用户确认预留尺寸是否合理。

　　设计过程中也充分考虑了生产制造的工艺可行性，箱体的外壳钣金件采用折弯成型的工艺，建模时所有折弯处都预留了合理的折弯半径，避免出现折弯开裂的问题，塑料件的壁厚设定为均匀的2.5mm，避免注塑成型时出现缩痕、翘曲等缺陷，各个部件的连接位都做了安装导向结构，方便生产线上的快速装配，提升生产效率。
