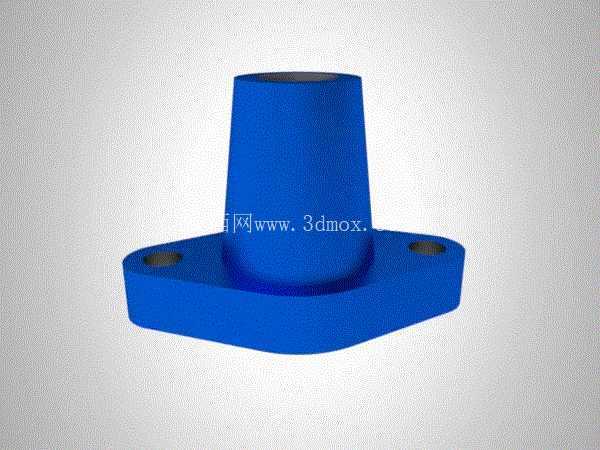

带菱形法兰凸台的锥柱形连接基座

　　这类带菱形安装法兰的锥柱形连接基座，在流体管路接驳、小型气动执行元件安装、低压电气穿线固定场景中应用十分广泛，很多中小型自动化设备的气路分支、设备外壳的线缆穿出固定、小型传感器的安装转接都会用到同结构的零件。从实际使用场景来看，这类零件通常作为两个不同管径部件的过渡连接件，下方的菱形法兰负责和安装基面贴合固定，上方的锥柱段用来对接外部管路或者配套的护套零件，中间的贯通孔用来走流体或者穿线缆。

　　设计这类零件的时候，首先要确定的是中间贯通孔的通径，这个尺寸直接决定了可通过的流体流量或者可穿入的线缆最大外径，是整个零件的核心功能尺寸，通径确定后，上方锥柱段的小端外径要和对接零件的内孔做间隙配合，锥度通常取1:10到1:20之间，既方便装配时的导向导入，又能保证装配后配合段有足够的接触面积，不会出现晃动松脱的情况。下方的菱形法兰属于安装固定结构，和圆形法兰相比，菱形法兰在两个安装孔的连线方向占用空间更小，适合安装基面空间受限、不需要周向多位置固定的场景，两个安装孔的中心距要和配套安装基面的预留孔位完全匹配，安装孔的直径要比选用的固定螺丝公称直径大0.2到0.5mm，预留足够的装配调整余量，避免加工误差导致螺丝无法穿入。

　　从安装边界来看，法兰的下表面是整个零件的安装基准面，这个面的平面度要控制在0.05mm以内，保证和安装基面贴合后不会出现缝隙，避免安装后零件倾斜导致上方对接的管路出现别劲的情况。锥柱段和法兰连接的位置要做圆角过渡，不能直接做直角连接，直角位置在注塑或者机加工过程中容易出现应力集中，零件受侧向力的时候很容易在根部断裂，圆角半径通常取2到3mm，既可以降低应力集中系数，也能减少加工时的刀具磨损。法兰的厚度要根据零件的受力情况确定，如果只是用来穿线或者走低压气体，法兰厚度取5到8mm就足够满足强度要求，如果是走有一定压力的液体，法兰厚度要适当增加，同时安装孔的位置要尽量靠近锥柱根部，缩小力臂长度，降低固定螺丝受到的拉应力。

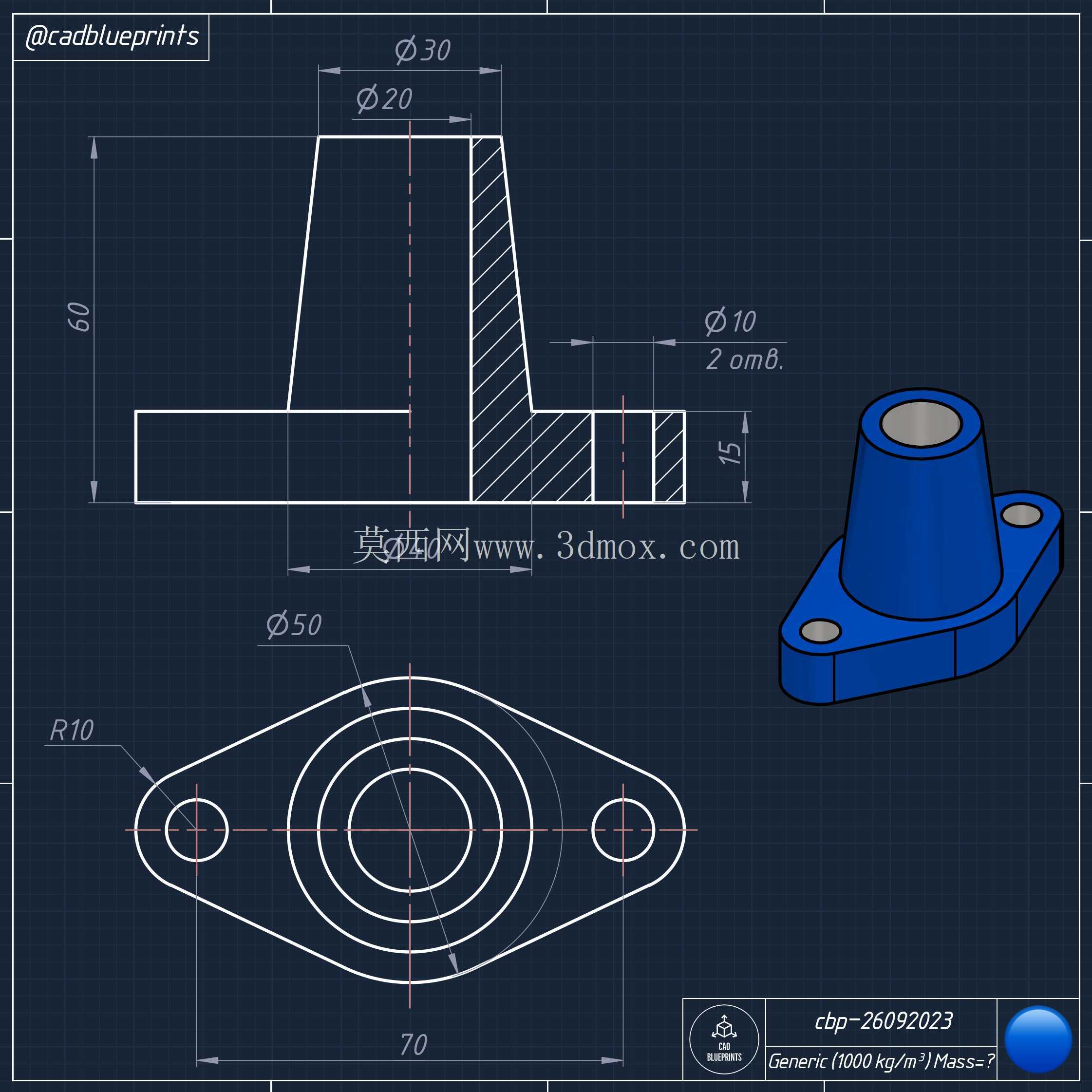

　　实际建模的时候，要先绘制法兰的菱形轮廓草图，两个安装孔的位置要关于锥柱的中心轴对称，避免安装后出现偏心的情况，锥柱段的外轮廓要和法兰上表面做合并处理，中间的贯通孔要做贯穿整个零件的拉伸切除，孔的两端要做0.5mm的倒角，去除加工毛刺，也方便线缆或者管路穿入的时候不会被锐边刮伤。如果是采用注塑工艺生产这类零件，锥柱段要预留一定的拔模斜度，方便零件从模具中脱出，拔模方向要和法兰安装面垂直，避免出现倒扣结构。如果是采用金属机加工的方式生产，法兰的四个角要做小的倒角或者圆角处理，去除锐边，避免安装的时候划伤操作人员的手。

　　这类零件在选型替换的时候，首先要核对中间通孔的通径是否满足使用要求，其次要核对两个安装孔的中心距和法兰的整体外形尺寸，确保可以直接替换原有零件不需要修改安装基面，最后要核对锥柱段的小端外径和锥度，保证和上方对接的零件可以顺畅配合，不会出现配合过松漏液漏气，或者配合过紧无法装配的问题。在一些有密封要求的使用场景中，法兰的下表面可以加工一圈密封槽，安装的时候放入O型密封圈，就可以实现安装面的密封，不需要额外涂抹密封胶，后期维护拆卸也更加方便。
