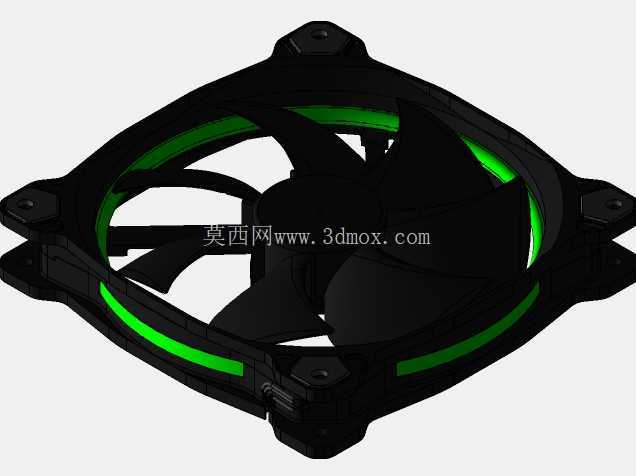

带绿色灯环的台式机箱散热轴流风机

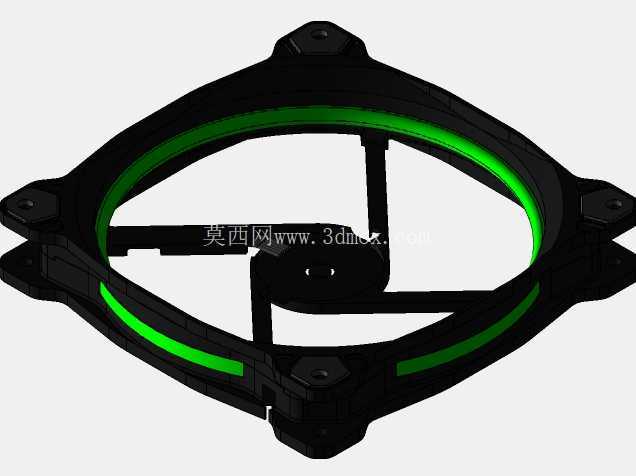

　　这套轴流散热风机的三维结构，围绕桌面塔式机箱、小型工控柜以及紧凑型算力终端的强制风冷需求搭建，整体采用方形外框内嵌圆形风洞的经典布局，外框四角延伸出带沉孔的安装耳，孔位按照120毫米规格机箱风扇的通用间距布置，安装时通过自攻螺丝或减震胶钉固定在机箱面板、冷排支架或硬盘笼风道位上，外框厚度控制在常规25毫米厚度区间，能够兼容绝大多数标准机箱的风扇位边界，不会与内存马甲、CPU散热器顶盖或显卡供电线发生干涉。建模时先从外框主体入手，四角做了圆弧过渡与加强筋处理，既保证框架在高速运转下的刚性，又避免直角处应力集中；框架内侧的圆形导风圈与扇叶叶尖保持均匀小间隙，这个间隙直接影响回流损失，间隙过大则叶尖漏风严重、风压下降，过小又会在装配公差下产生擦圈风险，因此在数模里预留了合理的配合余量。

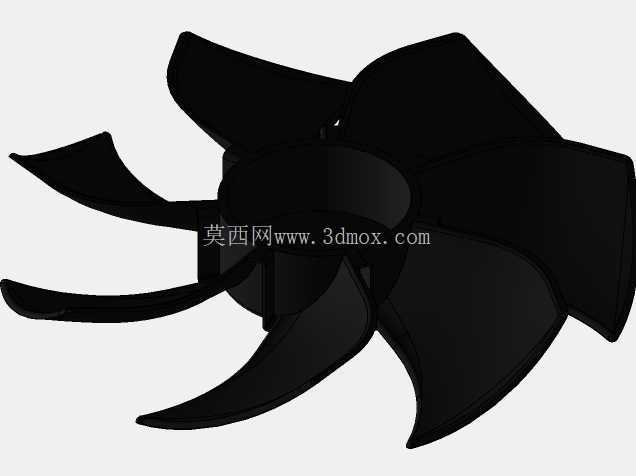

　　扇叶部分采用七叶大倾角曲面构型，叶片从轮毂处平滑扭转延伸至叶尖，翼型截面沿径向渐变，目的是在相同转速下兼顾风量与静音表现——轮毂直径较大，可驱动叶片根部气流，减少中心无风区；叶尖略微前掠，有助于打散切割空气时产生的 tonal 噪声。轮毂中心预留电机轴与轴承座的容纳空间，实际产品中内置直流无刷电机，依靠PWM调速信号在低负载时降速降噪、高负载时拉高转速排热。框架四周嵌入的一圈绿色灯带是外观件的重点，数模中沿外框四边布置了连续的导光槽，灯带藏于槽内，光线透过半透明导光条均匀漫射出来，形成环绕风洞的绿光效果，满足侧透机箱的灯效同步需求；导光槽与外框一体成型，装配时灯带从侧边线槽埋入，走线沿框架边缘隐藏，避免线缆卷入扇叶。

　　从风道应用看，这类风扇既可作为机箱前进风、后出风独立使用，也可多把叠加在水冷排上充当冷排风扇，吹透密集鳍片带走冷却液热量。选型时需要核对安装面的开孔尺寸、螺丝孔距与框架厚度，同时关注扇叶旋转方向与风道箭头标识，保证气流按设计路径穿过机箱。数模把外框、扇叶、轮毂、灯带槽、安装沉孔、侧边走线卡扣都做了独立特征，结构工程师可以直接在此基础上校核装配空间、模拟风道路径，或调整叶片数量、灯环颜色衍生不同规格的衍生型号，硬件开发者也能据此评估风扇与主板、显卡、冷排等周边部件的干涉关系，缩短整机散热方案的验证周期。
