五齿农用耕地松土犁具结构设计

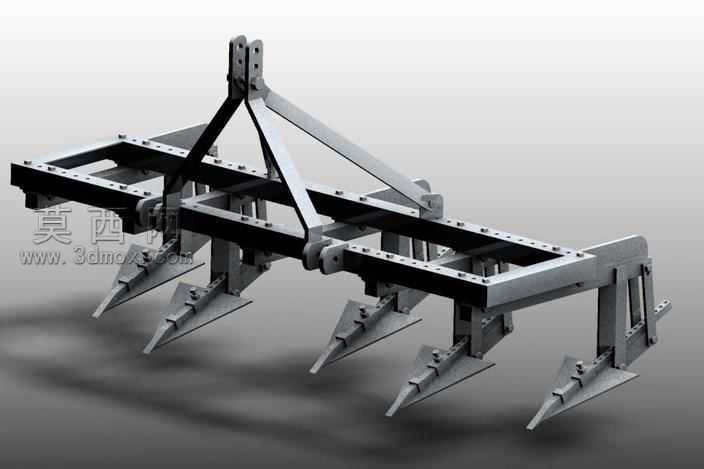

本作品为农用耕作场景使用的五齿犁具三维建模成果，建模过程中严格遵循农机具实际作业的结构逻辑，首先通过基准面搭建确定三点悬挂连接位的核心基准，该连接位采用双孔铰接结构设计，匹配农用拖拉机后悬挂的标准安装尺寸，保证机具挂接后的稳定性与传动可靠性。主体框架采用矩形截面型钢的拼接结构建模，通过焊件模块生成框架的连续焊缝特征，还原钢制机架的焊接装配形态，框架上均匀排布的螺栓孔采用阵列特征完成，精准还原实际机架的紧固件安装点位，保证结构强度的同时兼顾建模效率。悬挂支架部分采用三角形桁架结构设计，通过斜向支撑梁将悬挂点的牵引力均匀传导至整个机架，建模时对支撑梁与主框架的连接节点做了圆角过渡处理，避免应力集中的结构缺陷，同时还原实际加工中的焊接坡口特征。五个耕作齿采用等间距排布设计，每个齿体包含齿柄、破土铲刃两个核心部分，齿柄与主框架采用可调式螺栓连接结构，建模时预留了多档位调节的安装孔位，可根据耕作深度需求调整齿体的伸出长度；破土铲刃部分做了楔形曲面建模，还原实际铲刃的入土角度与破土切面，刃口部分做了薄化处理，同时添加了加强筋结构特征，保证铲刃入土时的结构强度，避免耕作受力变形。材质渲染阶段，主体框架与支撑结构采用哑光深灰钢材材质，调整金属粗糙度参数还原热轧钢材的表面质感，耕作齿的铲刃部分采用略亮的金属材质并添加轻微磨损纹理，模拟实际作业中与土壤摩擦后的使用痕迹，背景采用渐变灰影棚环境，添加柔和的侧方主光源与底部补光，突出机具的结构层次与金属质感，渲染时开启环境光遮蔽效果，强化框架拼接缝隙、连接节点处的阴影层次，让整体模型更具真实装配感。设计过程中充分考虑耕作机具的受力特性，所有结构连接处均做了加强处理，五个齿体的排布间距经过反复调整，既保证耕作时的土壤破碎效果，又避免间距过小造成土壤拥堵，整体结构简洁可靠，完全匹配农用旱地耕作的松土、碎土作业需求，可用于农机设计展示、结构教学参考等场景。
