通用电气发动机安装固定支架结构设计

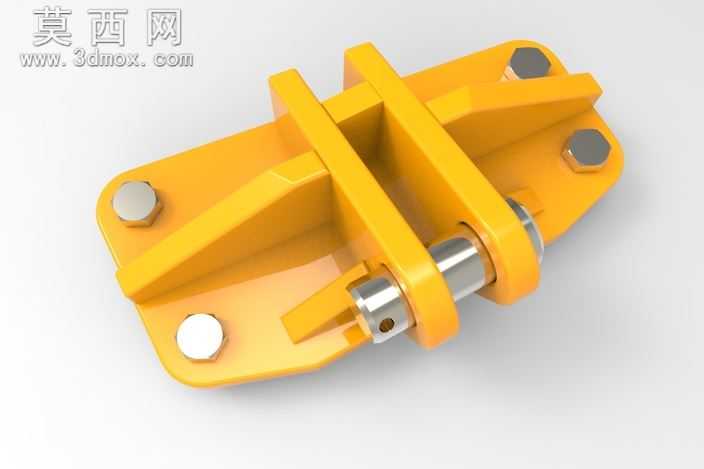

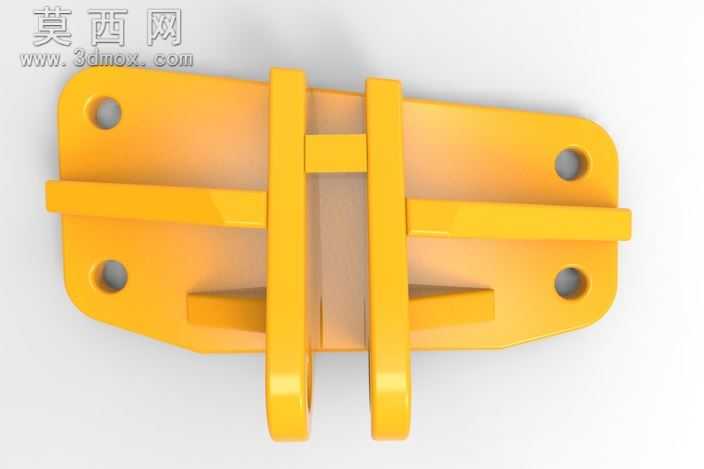

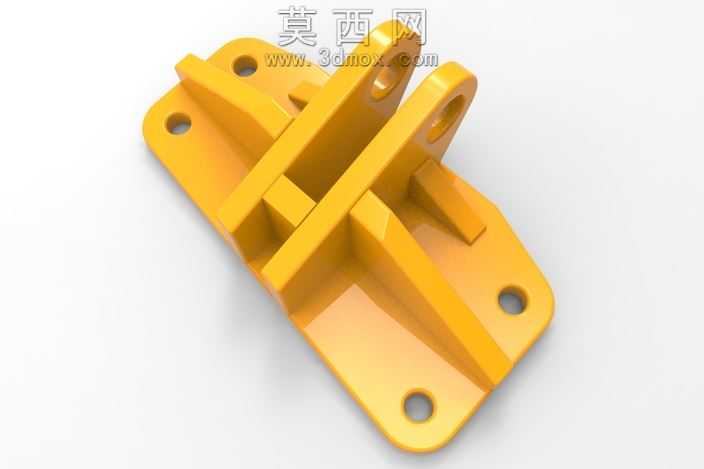

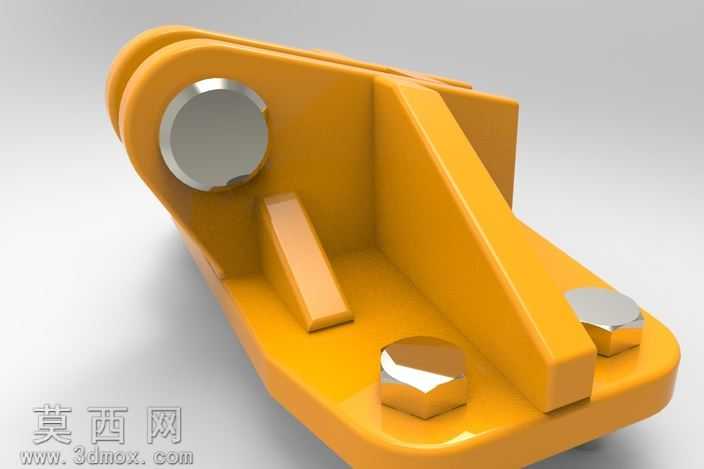

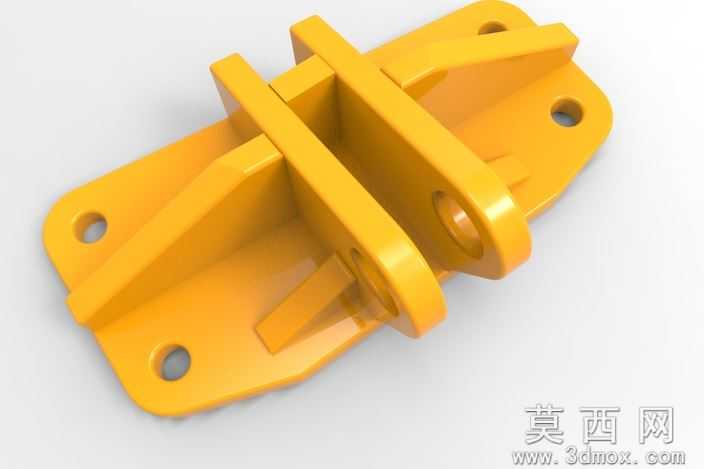

本作品为通用电气发动机配套的安装固定支架，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循机械装配的公差配合要求，对每一处连接结构都做了干涉检查，确保各部件装配后无运动冲突。模型主体支架部分采用铸钢材质预设，表面赋予亮黄色工业防护漆材质效果，渲染阶段采用柔和的影棚布光，突出铸件的厚重质感与漆面的哑光反光特性，金属销轴与紧固件部分赋予抛光镀锌钢材材质，通过金属粗糙度参数的调整还原真实机加工零件的金属光泽，不同材质的质感区分清晰，能够直观呈现产品实物的视觉效果。结构设计上，支架采用分体铰接式布局，底部为带安装孔的固定基座，基座上设置多组加强筋结构，在不增加整体壁厚的前提下大幅提升基座的结构强度与抗扭性能，避免发动机运行过程中产生的振动导致支架变形；上部为铰接连接座，通过高精度销轴与基座实现铰接连接，销轴两端设置限位挡边与紧固螺栓，既保证铰接转动的顺畅性，又能防止销轴脱出；基座上预留的多个螺栓安装孔位，可适配不同规格的安装螺栓，满足不同安装场景的固定需求。设计过程中最初曾尝试一体化刚性支架方案，但在模拟发动机运行工况的受力分析中发现，刚性连接无法缓冲发动机运转产生的高频振动，长期使用易出现连接部位疲劳断裂的问题，因此决定回归设计板件重新调整结构，改用铰接式柔性连接方案，通过铰接部位的微小活动量抵消部分振动载荷，同时优化加强筋的排布走向，让应力能够沿着筋板均匀传导，避免应力集中。整个建模过程对零件的倒角、圆角等工艺细节都做了还原，确保模型可直接对接后续的工程图导出与生产加工环节，兼顾了结构实用性与工艺可行性。
