带法兰底座异形支撑连接座结构设计

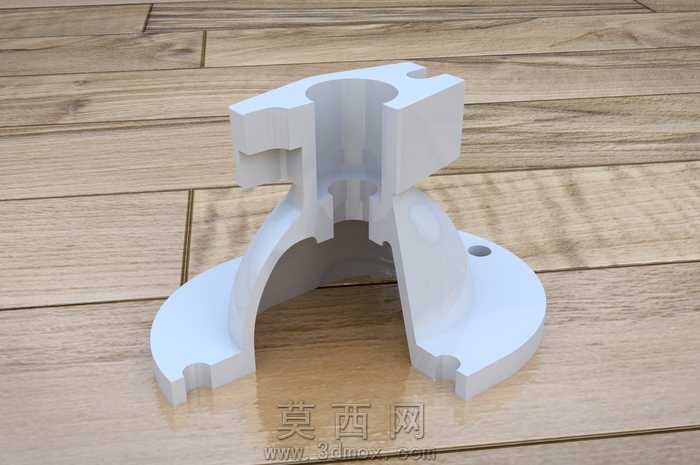

本作品为一款异形支撑连接座的三维建模设计，整体采用一体化结构设计思路，建模阶段通过参数化特征构建方式完成全流程制作，首先绘制底部法兰盘的二维轮廓草图，精准定位法兰盘上的安装孔位，通过拉伸特征生成带缺口的法兰底座结构，底座边缘做了适配安装场景的切边处理，预留的安装孔可实现与配套基座的稳固连接。中部支撑段采用渐变式曲面过渡结构，建模过程中通过放样、扫掠等特征命令实现支撑壁的流畅曲面造型，支撑壁做了局部镂空开槽处理，在保证整体结构强度的前提下有效降低构件自重，同时为内部管线排布预留充足空间。顶部连接段采用对称式卡槽结构设计，精准绘制卡槽的轮廓尺寸与卡位凸起结构，可实现与上方对接构件的快速卡接装配，卡槽边缘做了微小的倒角处理，既可以避免装配过程中的锐边磕碰，也能提升对接装配的顺滑度。材质设置阶段选用哑光白色工程塑料材质，调整材质的粗糙度、反光度参数，模拟工业常用玻纤增强尼龙材质的真实质感，渲染阶段采用木质纹理桌面作为展示背景，搭配柔和的漫反射光照方案，清晰呈现构件的内外结构细节，包括支撑壁的厚度变化、法兰盘的安装孔位、顶部卡槽的卡位结构都能得到清晰展示。整体结构设计充分考虑实际装配使用需求，各部位的壁厚经过合理优化，受力集中区域做了加厚处理，非受力区域做了镂空减重设计，兼顾结构强度与轻量化需求，可直接用于3D打印验证、装配干涉检查以及后续的工程图纸输出，适配工业设备中的支撑连接场景使用。
