WiFi控制数字LED显示标牌结构设计

　　这款数字LED显示标牌的结构设计，最初是面向小型工位状态提示、桌面信息展示、小型门店标识这类轻量化场景做的适配，日常可以用来展示工位设备运行状态、室内环境参数、自定义提示文字，也能通过WiFi接入实现远程内容更新，不用频繁拆卸设备烧录程序。整个结构的组装逻辑完全偏向快速落地，所有零件拆分都做了免复杂工装的适配，普通爱好者用桌面级3D打印设备就能完成所有结构件制作，不需要额外开模或者定制特殊五金件。

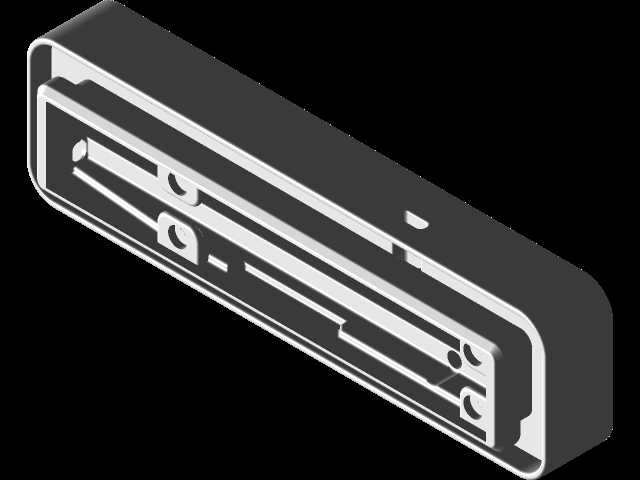

　　结构件的设计上，外框做了等壁厚的加强筋布局，壁厚控制在2mm，既保证打印时不会出现翘曲变形，也能给内部的灯带、控制板提供足够的支撑强度，外框边缘做了0.5mm的倒角处理，避免组装时划伤线材或者操作人员。面板部分预留了有机玻璃的安装槽，槽位公差控制在0.2mm，刚好可以卡入1mm厚度的透明有机玻璃板，有机玻璃上的文字既可以用激光雕刻实现，也能通过小型CNC设备铣刻，两种加工方式的适配槽位都做了通用设计，不需要针对不同加工方式调整结构尺寸。

　　内部的安装位做了分层布局，最底层预留了Wemos D1 mini控制板的固定柱，固定柱高度5mm，刚好让控制板的USB-C接口对齐外框侧面的开孔，不用额外延长线材就能直接插线供电；中间层是WS2812数字LED灯带的粘贴位，灯带粘贴面做了磨砂处理，提升背胶的粘附强度，避免长期使用后灯带移位导致显示光斑不均；最上层是匀光层的卡槽，匀光板距离灯带的高度控制在8mm，这个距离是经过多次打样测试确定的，既能让LED灯珠的光线充分扩散，不会出现明显的灯珠颗粒感，也不会让整个标牌的厚度过大，整体外框厚度控制在20mm，安装在墙面或者桌面支架上都不会显得突兀。

　　供电部分采用USB-C型连接器作为输入接口，接口位置做了防拉扯的凸台结构，线材插入后凸台能承受50N的横向拉力，不会因为日常插拔导致内部接线松脱。内部走线预留了专门的线槽，线槽宽度3mm，足够容纳灯带的信号线和供电线，线槽边缘做了圆角处理，避免尖锐边角割破线材绝缘层造成短路。整个结构的组装不需要螺丝或者胶水，所有零件都采用卡扣连接，卡扣的配合量做了0.15mm的过盈设计，组装后卡扣的拔出力控制在15N左右，既不会因为日常震动导致卡扣松脱，需要拆解维护的时候也能徒手拆开，不需要借助撬棒等工具。

　　安装边界上，整个标牌的外轮廓尺寸控制在200mm80mm20mm，背面预留了两个直径4mm的挂墙孔，孔距160mm，可以直接用自攻螺丝固定在墙面或者设备面板上，同时背面也预留了桌面支架的安装卡槽，可以搭配通用的小型桌面支架实现立式摆放，适配不同的使用场景。电路部分的安装位做了绝缘隔离设计，控制板和金属安装面之间预留了1mm的间隙，避免因为安装面导电造成电路短路，灯带的供电线路做了分线处理，每一段灯带的供电都单独从主线引出，避免因为线路压降导致首尾灯珠亮度不一致。

　　实际使用中，搭配WLED固件可以实现多种显示效果，包括数字滚动、颜色渐变、内容自定义，控制逻辑完全通过WiFi实现，不需要额外接控制线，只要给设备供5V USB电源就能接入局域网，通过手机或者电脑就能更新显示内容。结构设计的时候特意考虑了散热问题，外框的上下边缘都做了1mm宽的通风槽，空气可以从下槽进入，上槽流出，带走灯带和控制板工作产生的热量，长时间连续工作的时候，外框表面温度不会超过40摄氏度，不会出现因为积热导致的灯珠光衰或者控制板死机问题。

　　零件拆分的时候，所有打印件都做了无支撑设计，摆放打印的时候不需要添加支撑结构，既能减少打印耗材的浪费，也能避免拆除支撑后留下的毛刺影响组装精度，每个零件的打印方向都做了优化，受力方向和打印层纹方向垂直，提升结构件的抗折强度，日常使用中不小心碰落也不会出现断裂的情况。
