钣金材质电源配套开关防护壳体设计

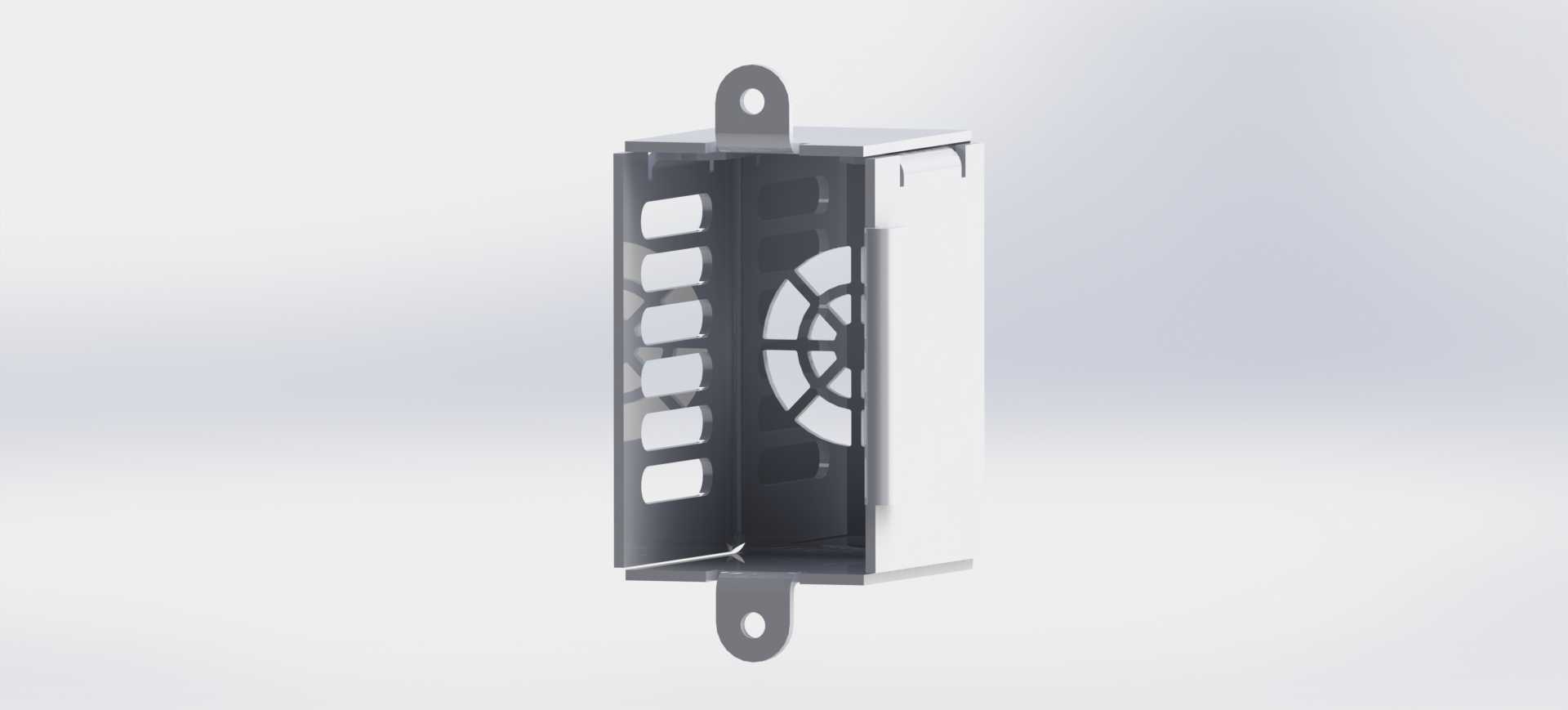

　　这款钣金开关盒主要应用于低压电源配套场景，作为电源变压器输出侧的开关元件承载防护结构，常见于小型工控设备内置供电模块、桌面型电气测试装置、民用小功率配电支路等场景，用来容纳电源通断开关、小型接线端子等元件，避免内部带电部件直接外露，同时隔绝外界粉尘、轻微溅水对内部电气元件的侵蚀，也能防止运维过程中误触带电部位引发安全隐患。从实际使用需求出发，这款壳体采用分体扣合式钣金结构，主体为弯折成型的金属板材，侧边预留多组规整的通风开槽，对应内部开关元件的发热区域，配合侧部的扇型镂空通风结构，能够在设备运行过程中形成自然对流风道，带走开关通断过程中产生的热量，避免密闭壳体内热量累积导致元件老化加速，延长内部电气件的使用寿命。

　　壳体上下两端延伸出带安装孔的固定耳，安装孔位做了翻边强化处理，避免钣金薄料在螺丝锁附时出现变形开裂，固定耳的位置经过排布优化，既可以适配设备内部的螺柱直接锁装，也能通过卡扣配合卡在标准DIN导轨的侧边，适配不同安装场景的固定需求，安装边界预留了足够的螺丝操作空间，不需要额外借助特殊工具就能完成装配。设计过程中优先考虑钣金加工的工艺可行性，所有弯折位置都预留了符合板材厚度的折弯系数，避免折弯时出现板材开裂或者尺寸超差，壳体的扣合边做了内折包边处理，既可以提升壳体整体的结构刚性，减少薄钣金件的共振形变，也能消除板材裁切后的锐边，避免装配和运维过程中划伤操作人员。

　　内部腔体的尺寸经过精准核算，刚好容纳常规的小型船型开关或者拨动开关，同时预留了接线的弯折空间，不会出现线材挤压导致绝缘层破损的问题，侧边的开槽位置对应开关的接线端，方便外部线束直接接入，不需要在壳体上额外做开孔加工，减少现场装配的工序。壳体表面做了哑光导电氧化处理，既能够提升钣金件的防锈能力，也能形成连续的导电层，方便设备做整体接地处理，降低电磁干扰对内部开关信号的影响，适配带有弱电控制回路的电源配套场景。

　　从结构强度来看，这款钣金壳体的板材厚度选用常规的冷轧钢板规格，日常装配和使用过程中不会因为轻微的外力碰撞出现凹陷变形，能够对内部的开关元件形成可靠的物理防护，上下固定耳的位置做了局部压筋强化，即使多次拆装也不会出现固定位变形的问题。在实际选型适配时，只需要核对安装耳的孔位间距与设备内部预留安装位的匹配度，同时确认内部腔体尺寸能够容纳所选开关的外形尺寸即可，壳体的通风开槽面积经过测算，能够满足小功率电源开关长期满负载运行的散热需求，不需要额外加装散热辅助元件。
