这套布线结构主要面向车载低压供电回路的布局设计场景,覆盖乘用车辆、小型工程设备的舱内供电走线需求,核心作用是完成储能电源单元与多组外接用电终端的稳定电路连通,同时兼顾舱内空间的走线规整性、后期维护的拆装便利性,以及车辆行驶工况下的线束抗拉扯、抗磨损性能。从实际装车的功能逻辑来看,整套线束从储能电源的接线端子出发,按照舱内的安装点位分布拆分出多组分支,分别延伸至不同位置的用电负载端,每段线束的走向都避开了舱内的高温部件、运动干涉区域,比如发动机周边的发热源、转向机构的活动行程范围,不会出现线束长期受高温烘烤老化、或是被运动部件挤压磨损破皮的风险。

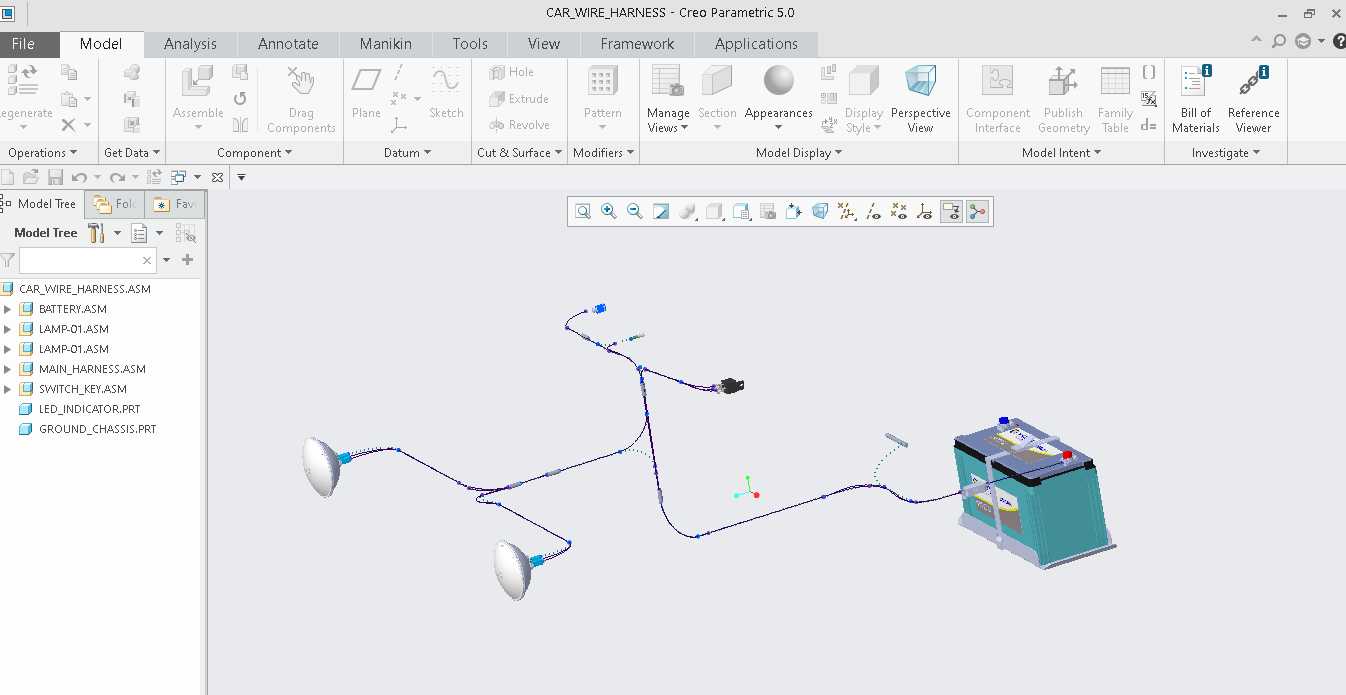

设计过程中采用参数化的搭建逻辑,每段线束的长度、弯折半径、分支节点位置都可以根据实际舱体的安装点位调整快速修改,不需要重新从零开始绘制走线路径,当车载用电设备的安装位置出现变动、或是电源单元的固定位置调整时,只需要拖动对应路径上的控制点,就能自动更新整段线束的长度与固定卡扣的安装位置,大幅缩短布局调整的迭代周期。从安装边界的维度考量,整套线束的主干线外径控制在常规车载线束的通用尺寸范围内,适配市面上主流的线束固定卡扣、过线橡胶护圈的安装尺寸,不需要单独开模定制固定配件;每个分支末端的接插件都匹配对应用电设备的通用接口规格,插接后具备基础的防松脱结构,应对车辆行驶过程中的持续振动不会出现接触不良的问题。
线束的弯折半径全部满足车载线束的设计规范要求,最小弯折处不会出现线芯过度弯折导致的内部铜丝断裂、外绝缘层开裂的隐患,所有走线的固定点位间距也按照行业通用标准设置,长距离无固定的线束段长度控制在合理区间,避免车辆运行过程中线束晃动产生异响、或是与周边部件发生摩擦。在实际的工程应用中,这类参数化布线模型可以直接导入整车的电气布局装配文件中,提前验证走线路径与周边结构件的干涉情况,在设计阶段就排查出实车装配时可能出现的走线卡滞、长度不足、预留余量过多导致的线束堆积问题,不需要等到样件装车阶段再反复调整走线路径、裁剪线束长度,能够有效减少样件试制阶段的物料浪费与调试周期。
针对不同车型的舱内布局差异,参数化的模型可以快速适配不同的安装点位距离,比如调整电源单元到左侧照明负载、右侧信号负载、远端传感设备的分支长度,同步更新每个分支上的橡胶护套、固定卡扣的放置位置,保证所有线束段都能顺着舱内的结构件表面平顺铺设,不会出现悬空走线、强行拉扯装配的情况。从结构细节来看,线束在靠近电源接线端的位置预留了足够的拆装余量,方便后期维护时拆卸电源接线端子,不需要拆解整段线束的固定结构;每个分支接插件的尾部都设计了应力释放结构,避免接插件根部的线束反复弯折出现断线问题,外绝缘层的材质选型也适配舱内的温度变化范围,低温环境下不会出现绝缘层硬化开裂,高温环境下不会出现绝缘层软化粘连的问题。
