双开门落地式工业电气防护工具箱结构

　　这款双开门落地式柜体结构，在工业现场的电气配套、工位储物场景中应用十分广泛，不管是生产车间的工位旁工具收纳、变压器配套回路的元件防护，还是户外临时作业点的器件存放，都能看到这类结构的身影。从实际使用逻辑出发，这类柜体首先要满足的是防护需求，日常使用中要隔绝车间内的切削粉尘、飞溅的切削液，户外布设时还要能阻挡雨水侵入，避免内部存放的工具、电气元件出现受潮、磕碰损坏的问题。

　　设计阶段最先敲定的是安装边界与外形尺寸，这类落地柜体通常需要贴合墙面或者设备侧方布设，所以深度方向尺寸不会做的过大，避免占用过多通行空间，宽度方向则根据内部存放需求划分独立储物区间，高度适配成年人站立操作的取放高度，不需要弯腰或者登高就能拿到常用物件。柜体底部预留了固定安装孔位，可以通过膨胀螺栓直接固定在水泥地面上，避免车间内叉车通行、设备振动导致柜体移位，同时底部做了抬高的翻边结构，避免地面清洁时的积水渗入柜体内部。

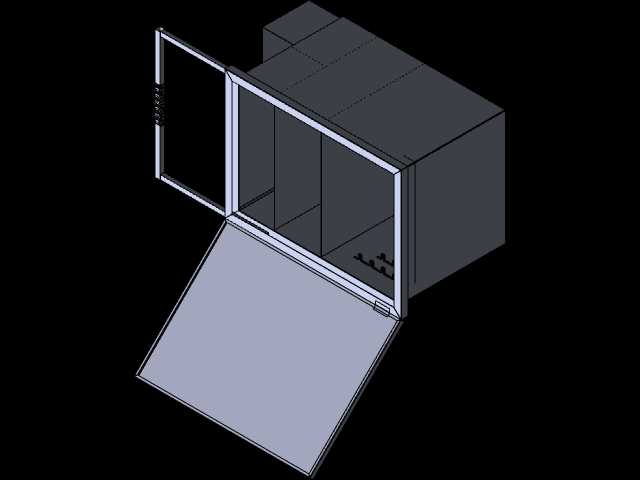

　　结构设计上采用了钣金折弯拼接的主体框架，框架的折边处做了双层叠边加固，不需要额外增加加强筋就能保证柜体整体的刚性，即使在侧板上挂载小型工具挂板，也不会出现框架变形的问题。柜门采用上下双开的结构设计，上翻门和侧开门配合使用，日常取放小型工具时只需要打开侧门就能操作，需要存取体积较大的元件或者工具时，可以将上下门全部打开，完全露出内部的储物空间，不会被门框遮挡操作路径。柜门的铰接位置采用了隐藏式铰链，铰链内嵌在柜体折边内部，避免外部磕碰导致铰链损坏，同时柜门边缘粘贴了一圈密封胶条，柜门关闭时胶条被压紧在门框和柜门之间，能有效阻挡粉尘和水汽进入。

　　内部空间做了分层设计思路预留，用户可以根据实际存放需求加装横向隔板，隔板通过柜体侧板上的预设安装孔位固定，孔位按照等间距排布，可以根据存放物件的高度灵活调整层间距离，既可以放置小型的接线端子、检测仪表，也可以放置体积较大的维修工具、备用电气模块。柜体顶部做了微倾斜的顶盖设计，避免顶部积灰或者积水，同时顶盖边缘做了向下的包边，水流不会顺着侧板流到柜门密封位置。

　　从建模细节来看，所有钣金件的折弯半径都按照实际钣金加工的工艺要求设置，避免出现折弯开裂的工艺问题，拼接处的焊缝位置预留了合理的焊接间隙，不需要后续大量打磨就能保证拼接平整度。柜门的锁具位置做了局部加厚处理，避免长期开关门导致锁具安装位置出现板材变形，同时锁具采用通用型工业柜锁，后期损坏时可以直接采购标准件替换，不需要单独定制配件。这类柜体在实际配套使用时，还可以根据需求在侧板上开设通风孔或者穿线孔，满足内部电气元件的散热或者走线需求，整体结构的通用性很强，只需要做少量改动就能适配不同的使用场景。
