方形密封安装垫片结构设计

　　在各类机电设备的箱体结合面、端盖连接、管路法兰对接场景中，密封垫片是保障腔体密封性能、阻断介质渗漏、补偿结合面加工公差的核心基础零件，本次设计的方形带安装孔密封垫片，主要适配矩形腔体开口的静密封工况，常见于小型电源模块外壳、变压器端盖、气动元件阀组结合面的密封装配环节。从实际使用场景来看，这类垫片多被夹装在两个刚性结合面之间，通过螺栓预紧产生的压应力让垫片产生微量弹性形变，填充结合面微观的凹凸不平间隙，从而阻断气体、润滑油、绝缘介质等流体的渗漏路径，同时还能在一定程度上缓冲设备运行产生的微小振动，避免结合面螺栓出现松动。

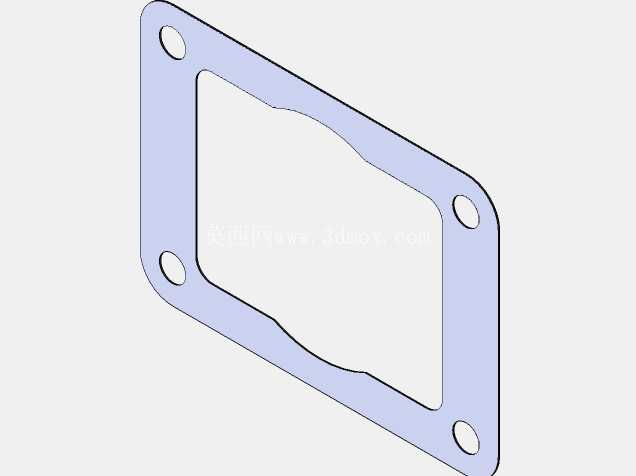

　　设计过程中首先要匹配安装边界的尺寸约束，垫片的外轮廓完全贴合待密封腔体的外部轮廓，内孔尺寸则严格对应腔体开口的通径，既不能遮挡腔体内部的有效通流/装配空间，也不能因为内孔过大导致密封压合面宽度不足，影响密封可靠性。四个角位的安装孔位置完全适配结合面的螺栓排布，孔位公差控制在自由装配的公差区间内，避免装配时出现孔位错位导致垫片被螺栓剪切破损的问题。考虑到实际装配时的压合受力均匀性，垫片的密封带宽度全程保持一致，在轮廓转角位置采用圆弧过渡，没有出现尖角结构，一方面避免冲压加工时尖角位置产生应力集中导致零件开裂，另一方面也保证压合时转角位置的压应力和直边段保持一致，不会出现局部压应力不足导致的渗漏点。

　　垫片的厚度选择结合密封介质特性与结合面平面度确定，针对常规的金属结合面，厚度控制在既能补偿结合面0.1mm以内的平面度误差，又不会因为过厚导致预紧时垫片被过度挤压产生蠕变，长期使用后出现密封失效。从结构细节来看，垫片的轮廓在直边段做了适配腔体外形的内凹曲线设计，这一设计并非单纯的外形美化，而是为了避让腔体外部的加强筋、定位凸台等结构，避免装配时垫片和周边结构产生干涉，同时也能在保证密封带宽足够的前提下减少垫片材料的使用，降低零件成本。

　　在实际选型应用时，这类垫片可以根据接触介质的不同选择不同的板材，接触绝缘油的变压器场景可以选用耐油橡胶板或者青稞纸复合板材，气动回路场景可以选用丁腈橡胶板材，有耐高温要求的场景则可以选用金属复合石墨板材，结构本身不需要做修改，只需要更换对应材质的板材即可适配不同工况。装配过程中需要注意，四个安装螺栓要采用对角分步拧紧的方式，保证整个垫片环向的压应力均匀，避免单侧压合过紧导致垫片被挤入结合面间隙，或者另一侧压合力不足出现渗漏。这类垫片属于易损件，在设备拆解维护时通常需要直接更换，因此结构设计时充分考虑了加工工艺性，采用单次冲压即可完成落料与冲孔工序，不需要后续二次加工，适合批量生产，加工成本低，互换性强，不需要针对单个设备做定制化修配，维护更换时直接对应型号取用即可完成装配。
