可折叠迷你分体式安装固定支撑底座

　　在现场设备安装、临时工位搭建、轻型负载支撑的作业场景里，这类可折叠的分体式支撑底座一直是一线安装人员高频使用的五金构件，不同于一体式焊接的固定支座，它的分体铰接结构能在非使用状态下完全收折，单组构件收折后厚度仅为展开状态的四分之一，不管是随车工具收纳、高空作业随身携带，还是狭窄安装空间内的转运，都不会出现一体式支架卡滞、剐蹭周边管线的问题。从结构设计逻辑来看，这款底座采用双段冲压钣金臂作为主体受力构件，臂身沿长度方向冲制了等距的调节孔位，配合铰接点处的阻尼限位结构，展开时可以根据安装面的实际间距调整臂身的有效支撑长度，不需要额外裁切或者焊接补件，就能适配不同跨度的安装点位。

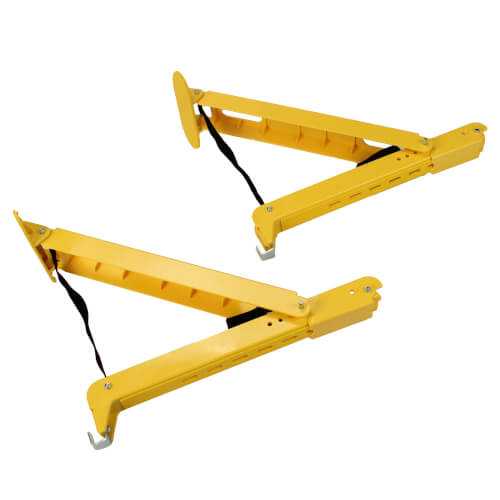

　　臂身末端的弯钩式卡位结构，是针对现场安装常见的无预留螺孔场景设计的，安装时只需要将弯钩卡入安装边的翻边处，配合臂身中间的弹性绑带预紧，就能快速完成底座的临时固定，后续如果需要永久固定，也可以通过臂身两端预留的沉头孔位打膨胀螺栓或者自攻螺丝，不会因为临时固定结构影响永久安装的精度。很多人在做轻型设备壁挂、管线临时支撑、小型操作台搭建的时候，经常会遇到安装面不平整、两个固定点不在同一平面的问题，这款底座的双段铰接结构自带一定的角度自适应能力，铰接轴的配合间隙控制在0.2毫米以内，既不会因为间隙过大出现支撑晃量，也能在15度的倾角范围内自动适配安装面的角度差，不需要额外加垫片调整安装面水平度。从安装边界来看，单组底座展开后的最大支撑跨度可以达到420毫米，收折后的最小长度仅为180毫米，臂身采用2毫米厚的冷轧钢板冲压成型，表面做黄色喷塑处理，既可以在车间复杂环境下起到防锈防腐蚀的作用，醒目的黄色也能在作业现场起到安全警示作用，避免人员误碰被活动臂夹伤。臂身中间的黑色弹性绑带除了收折时固定两段臂身避免散开之外，展开支撑时还能提供一定的预紧拉力，抵消支撑负载带来的铰接点外张应力，避免长期承重后铰接点出现疲劳变形。

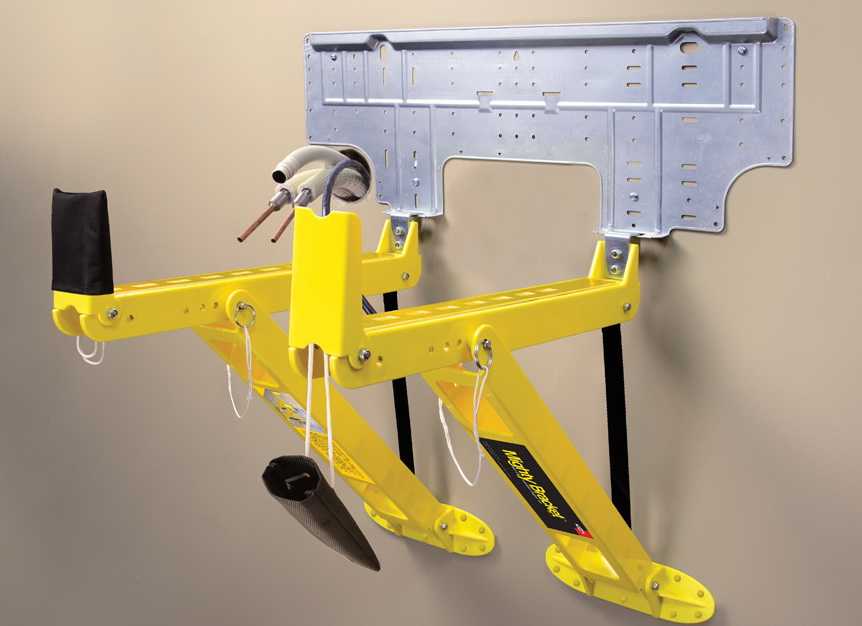

　　在实际选型使用的时候，需要注意这款底座的单组额定承重为25千克，适合轻型设备、管线、临时工装的支撑固定，不适合作为重型设备的永久承重支座；安装时如果是垂直墙面挂载，需要保证下端弯钩完全卡入安装边的受力面，避免负载过大出现滑脱；如果是水平台面作为支撑脚使用，可以在臂身末端的卡位处套上橡胶防滑套，增大与地面的摩擦力，避免支撑时出现滑移。不同于市面上常见的固定式角码、三角支架，这种分体折叠式的底座不需要在安装时提前测量精确的孔位间距，哪怕现场两个安装点的实际距离和设计值有10到30毫米的偏差，都可以通过臂身的调节孔位调整适配，大大降低了现场安装的容错率，尤其是在户外抢修、临时展位搭建、生产线小范围技改这些没有办法提前精确测量安装点位的场景下，这种自适应可调的支撑结构能省去大量现场钻孔、裁切构件的时间。

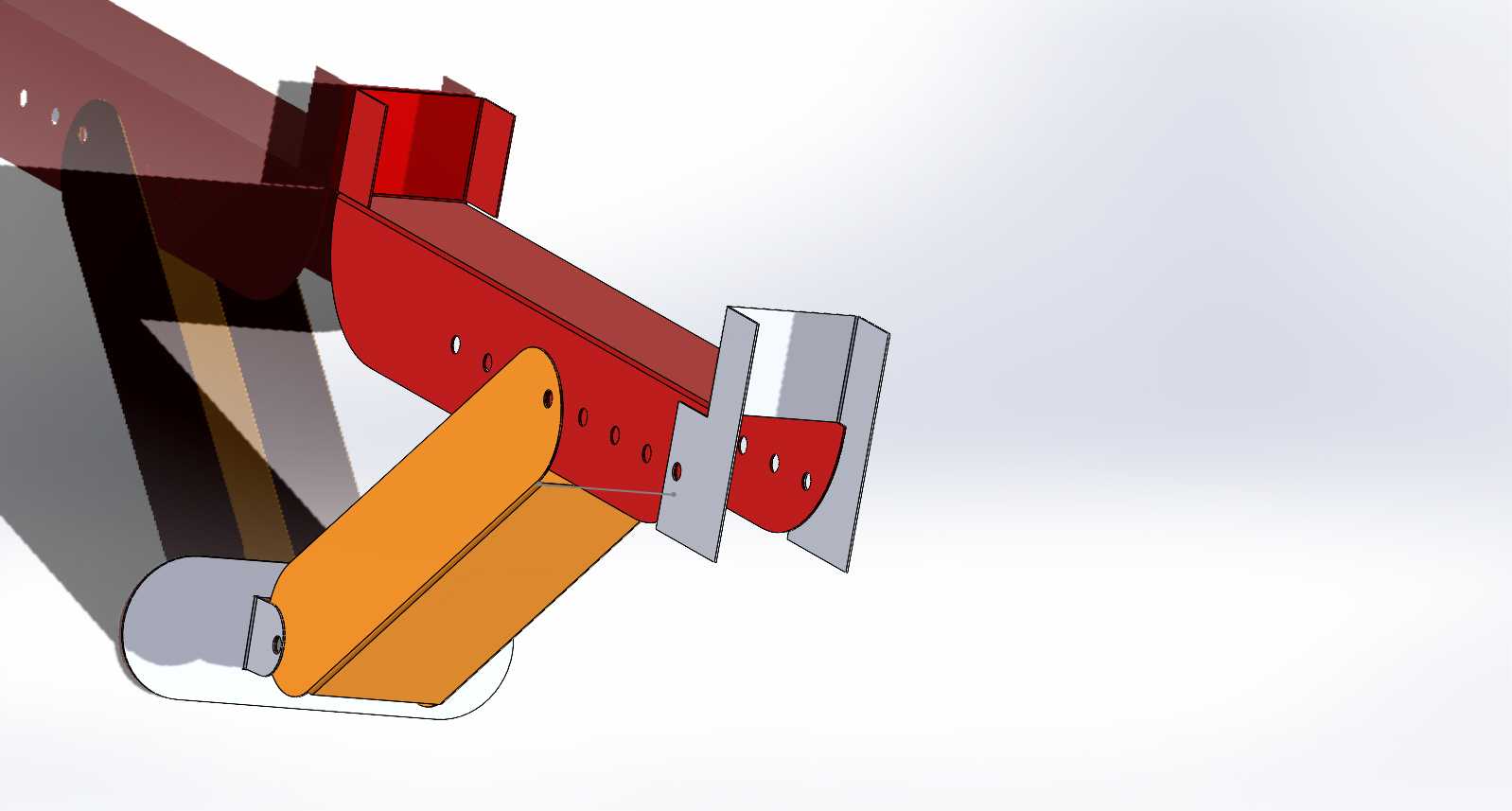

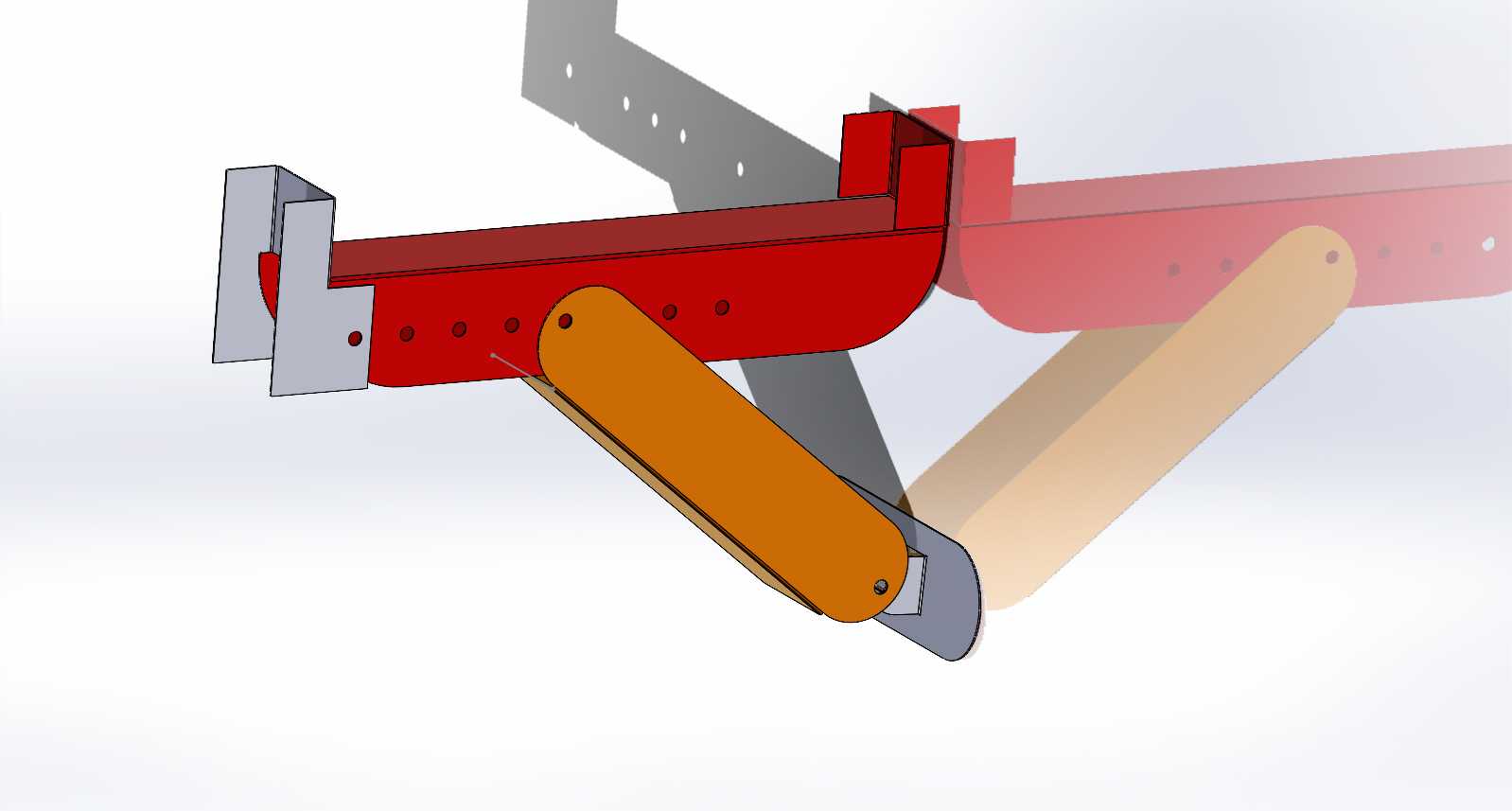

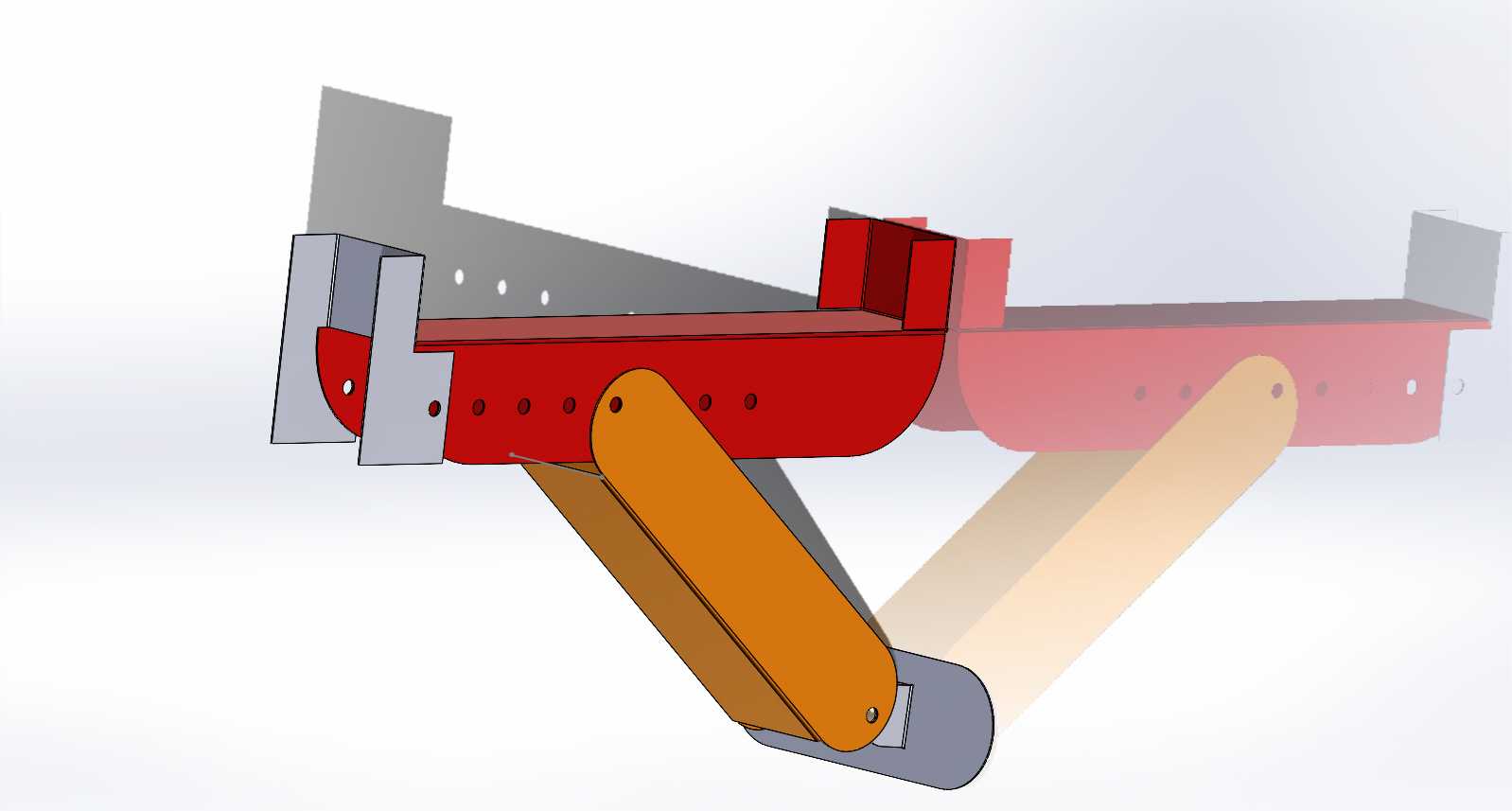

　　从建模细节来看，整个构件的所有折弯圆角都做了R1.5的工艺处理，没有尖锐的飞边棱角，避免安装作业时划伤操作人员；铰接点处的轴套采用自润滑的铜基衬套，长期反复折叠展开也不会出现轴孔磨损松旷的问题；喷塑层的厚度控制在60到80微米之间，均匀覆盖臂身的所有表面，包括冲孔的内壁也做了喷塑处理，不会出现冲孔边缘生锈的问题。很多结构设计人员在做小型设备的配套安装支架设计时，经常会忽略现场安装的实际容错空间，把支架的安装孔位设计成固定间距，导致现场安装时因为土建或者设备加工的误差出现孔位对不上的问题，这款分体底座的可调结构思路，其实可以给很多轻型设备的安装结构设计提供参考，通过铰接加可调孔位的组合，在保证支撑强度的前提下，尽可能提升安装结构的适配范围，降低现场安装的调试难度。
