直流电机电枢转子内部结构三维建模

　　直流电机转子作为直流电能与机械能转换的核心执行部件，其结构设计合理性直接决定电机运行效率、输出扭矩稳定性与整机服役寿命，在工业传动、小型动力输出、精密伺服控制等场景中均有广泛应用。从实际工程应用来看，这类带叠片铁芯的转子结构，常见于中小功率有刷直流电机中，适配电动工具、小型输送线驱动、家电动力模块、工业自动化执行单元等对启动扭矩、调速性能有明确要求的工况，相比交流异步电机转子，其换向结构可实现更宽的调速范围与更大的启动扭矩输出，适合需要频繁正反转、精准转速调节的传动场景。

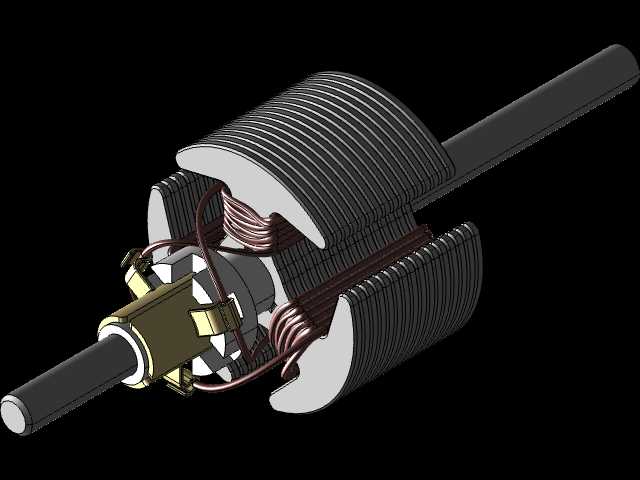

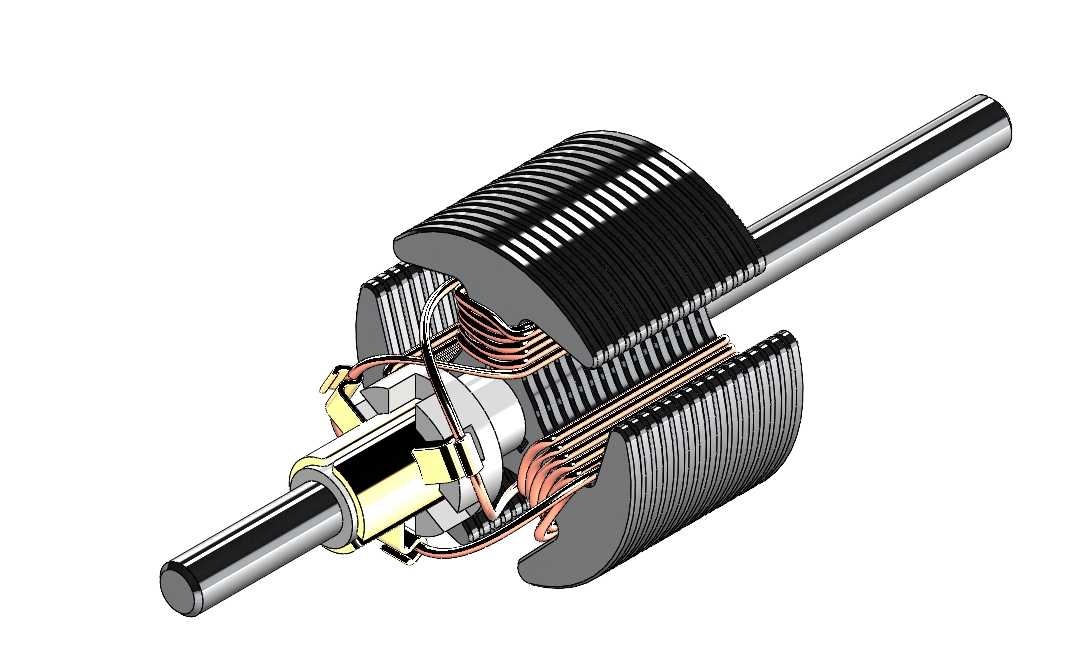

　　从结构功能层面拆解，该转子核心由转轴、电枢铁芯、电枢绕组、换向器四大功能模块组成，各部件的配合精度直接影响电机运行的动平衡表现与电磁转换效率。转轴作为整个转子的承载与扭矩输出基准，采用阶梯轴结构设计，不同轴段分别对应轴承安装位、铁芯压装位、换向器固定位、输出端连接位，各轴段的同轴度公差需控制在0.02mm以内，避免高速运转时出现径向跳动，导致电机运行噪音过大、轴承过早磨损。电枢铁芯采用0.5mm厚硅钢片叠压而成，叠片间做绝缘处理，可有效降低转子运转时的涡流损耗与磁滞损耗，铁芯外圆均匀分布的嵌线槽用于固定电枢绕组，槽型采用半闭口梨形槽设计，既可以保证绕组嵌装的便利性，又能降低气隙磁密的谐波分量，减少电机运行时的转矩脉动。

　　电枢绕组采用分布式绕制方案，绕组端部与换向器的升高片做可靠焊接，绕组嵌入铁芯槽后需做槽绝缘处理，避免绕组与铁芯间出现击穿短路，同时槽口位置加装槽楔固定绕组，防止转子高速旋转时绕组受离心力作用甩出槽外。换向器采用铜片与云母片间隔叠压结构，与转轴保持严格同轴，工作时与碳刷滑动接触，实现电枢绕组内电流方向的周期性切换，保证电机输出扭矩方向恒定，换向器表面的粗糙度需控制在Ra0.8以内，减少碳刷磨损与换向火花。

　　在设计建模过程中，需重点把控各部件的装配干涉问题：铁芯内孔与转轴的配合采用过盈配合，过盈量根据转子直径与额定转速计算确定，既要保证高速运转时铁芯与转轴不发生相对滑移，又要避免过盈量过大导致铁芯叠片受压变形、磁路性能下降。换向器与转轴的配合同样采用过盈定位，且需保证换向器片间绝缘电阻满足耐压要求，绕组端部的弯折半径需符合漆包线的最小弯曲半径要求，避免绕制过程中漆包线绝缘层破损。整个转子装配完成后需做动平衡校正，在铁芯端面预留去重位置，将动平衡剩余不平衡量控制在G2.5等级以内，适配3000-10000rpm的常规直流电机转速区间。

　　从安装边界来看，转子的轴向尺寸需与定子铁芯长度、端盖轴承室深度匹配，转轴两端轴承位的直径公差需适配对应型号的深沟球轴承内孔公差，输出端轴伸的长度与直径需匹配负载端的连接结构，比如齿轮、联轴器的安装尺寸要求。建模时需同步考虑转子与定子间的气隙均匀性，铁芯外圆的圆柱度公差需控制在0.01mm以内，保证气隙磁密分布均匀，避免出现单边磁拉力导致的转子扫膛问题。此外，绕组端部的轴向伸出长度需控制在端盖内腔的避让范围内，避免转子运转时端部与端盖、轴承内盖发生摩擦。

　　在实际选型与结构验证过程中，这类转子模型可用于验证电磁设计方案的结构可行性，提前排查绕组排布、换向器位置、轴段尺寸的匹配问题，减少物理样机的试错成本；也可用于电机装配工艺的模拟，验证压装工序、绕线工序、焊接工序的操作空间是否充足，避免量产时出现装配干涉问题。对于三维建模从业者而言，搭建该模型时需重点处理叠片铁芯的阵列特征、绕组的空间扫掠路径、换向器的圆周阵列结构，同时保证各配合面的尺寸公差与实际加工要求一致，让模型不仅具备外观展示效果，更能支撑后续的工程分析、装配模拟与生产指导工作。
