双齿轮联动磁电传动机构结构设计

　　这套磁电传动结构的设计初衷，是为小功率低转速工况下的动力耦合场景提供无接触传动解决方案，常见于小型实验动力台架、精密仪表动力输入单元、低负载磁耦合输送模块这类对传动平稳性、无泄漏要求较高的应用场景，区别于传统接触式齿轮传动的硬连接特性，该结构通过磁路耦合实现动力的非接触传递，能从根源上避免齿轮啮合磨损带来的传动间隙增大、润滑脂泄漏、运行噪音攀升等长期运行痛点。

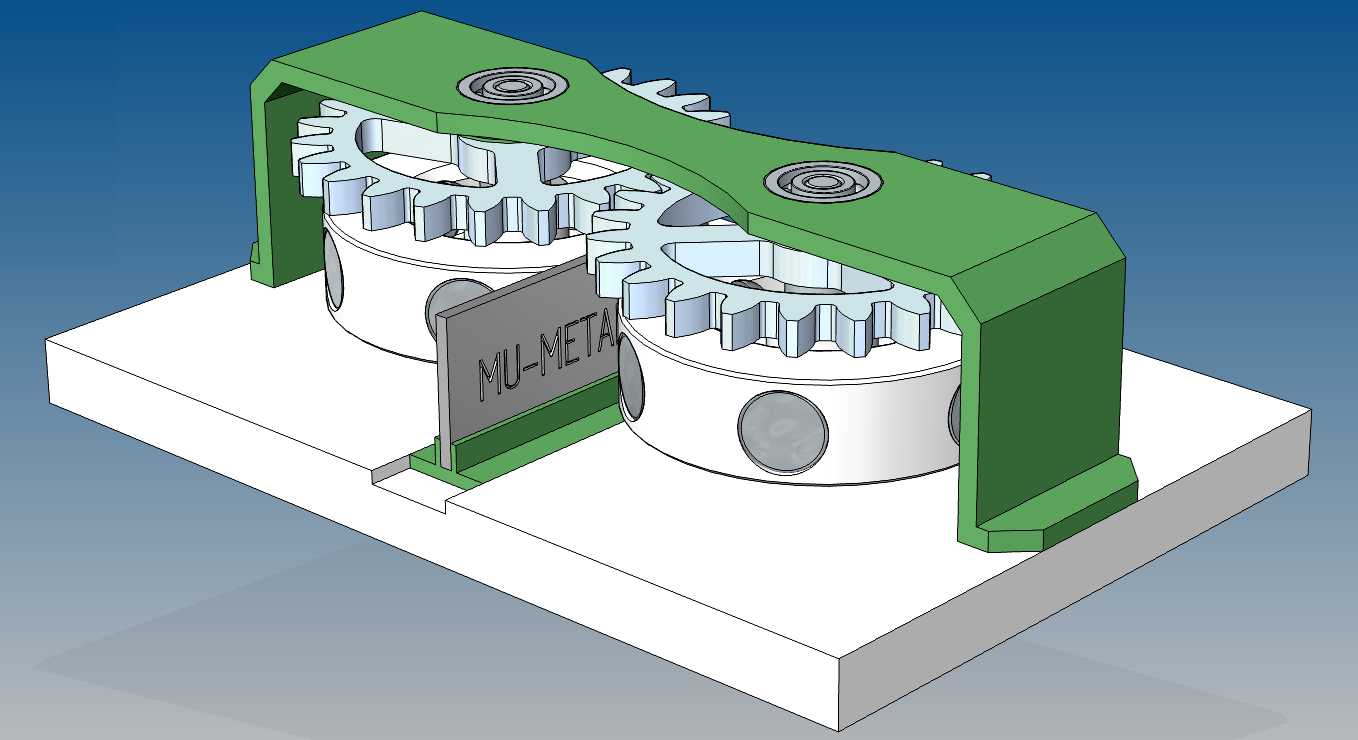

　　从结构布局来看，整套机构采用卧式安装基准，底部为一体化铣削成型的安装基座，基座上预留了两组同轴的转子安装位，两个圆柱形磁转子平行排布，转子外壳采用非导磁铝合金材质加工，内部嵌装径向充磁的永磁体块，相邻转子的磁极为异极相对布置，确保磁路耦合效率处于最优区间。转子上方设置了一组相互啮合的渐开线圆柱直齿轮，两个齿轮分别通过平键与对应转子的输出轴端刚性连接，齿轮模数选取1.5模，齿数匹配转子中心距做等齿数设计，保证两个转子的转速完全同步，避免磁路耦合过程中出现磁极错位导致的传动力矩波动。

　　齿轮组上方覆盖了一体式折弯成型的绿色防护支架，支架采用冷轧钢板折弯后表面喷塑处理，两个轴承安装座直接在支架本体上冲压成型，内置深沟球轴承为转子轴端提供上部径向支撑，与基座内部的下部轴承形成两端简支的支撑结构，大幅提升转子运行过程中的轴系刚度，避免高速转动时出现轴端挠曲变形。支架与基座之间通过内六角圆柱头螺钉实现刚性连接，安装时可通过调整支架与基座之间的薄铜垫片厚度，微调齿轮啮合的侧隙，将侧隙控制在0.02-0.05mm的合理区间，既保证齿轮传动无卡滞，又能最大限度降低回程间隙。

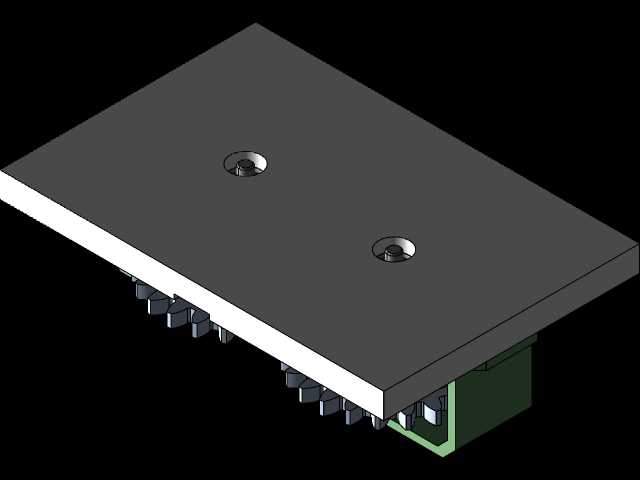

　　从安装边界来看，整套机构的基座底部预留了四个沉头安装孔，孔位按照120mm*80mm的矩形间距排布，适配M6规格的内六角安装螺钉，可直接固定在标准工业铝型材台面或者钢制安装基板上，机构总高度控制在110mm以内，横向总宽度160mm，纵向深度130mm，整体占用安装空间紧凑，无需额外预留过大的操作维护空间。转子的输出轴端伸出基座侧面15mm，轴端加工有5mm宽的键槽，可直接同步带轮、联轴器等外接传动件，适配不同的动力输出需求。

　　设计过程中针对磁路耦合的特性做了专项优化，两个磁转子之间的气隙控制在3mm，既保证足够的磁耦合力矩传递能力，又避免转子转动过程中出现剐蹭风险，齿轮组的传动比设置为1:1，确保两个转子的转动相位完全匹配，让磁路的拉力与推力始终处于最优的做功角度，经实际测算，该结构在300r/min的转速下可稳定传递0.8N·m的输出扭矩，完全满足小型精密设备的动力传输需求。防护支架的侧面预留了注油孔，可定期向齿轮啮合部位加注润滑脂，延长齿轮副的使用寿命，基座底部设置了可拆卸的盖板，方便后期维护时清理内部积存的磨屑与旧润滑脂，无需完全拆解整套机构即可完成日常保养作业。

　　在实际应用场景中，这类磁电传动结构可直接替换小型磁力搅拌设备、精密计量泵、无接触密封传动装置中的传统接触式传动组件，依靠磁耦合的特性实现动力端与负载端的完全密封隔离，尤其适合输送易挥发、有腐蚀性介质的小型泵体使用，能彻底杜绝介质沿传动轴泄漏的风险。同时由于齿轮组仅承担相位同步的作用，不传递主要的工作扭矩，齿轮的接触应力远低于传统动力齿轮，运行过程中的噪音可控制在45分贝以内，适合对运行噪音有严格要求的实验室设备、办公类小型机械使用。
