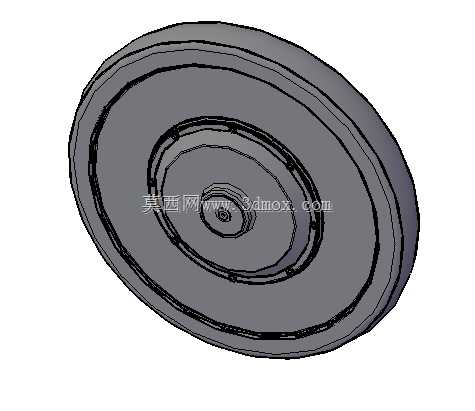

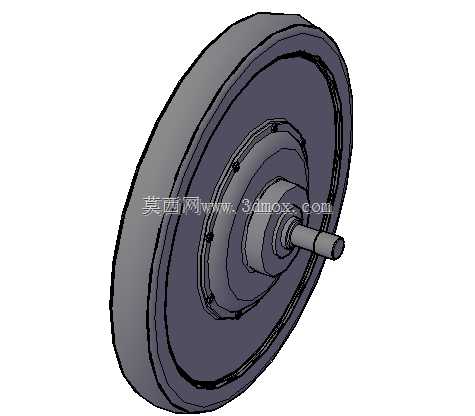

20寸500W单轴电动轮毂电机结构设计

　　这款单轴轮毂电机的设计定位，是面向小型短途代步载具的轮边集成驱动需求，区别于传统中置电机加链条、皮带传动的结构，它将动力输出、传动减速、承载结构全部整合在轮辋内部，省去了外露传动部件的维护成本，也能让整车的布局更加紧凑。在实际应用场景中，这类20寸规格的轮毂电机，适配轮径匹配的小型电动两轮车、轻型踏板代步车，也可用于低速四轮移动平台、短途共享代步设备的驱动轮，甚至部分轻量化的低速电动作业载具也能选用该规格作为动力单元，安装后不需要额外调整传动链路，直接替换同尺寸从动轮即可实现动力升级。

　　从功能特性来看，500W的额定功率输出刚好覆盖单人短途代步的动力需求，平路巡航时可以维持稳定的扭矩输出，应对常规城市道路的小坡度路面也不需要额外降速，单轴的结构设计让安装定位更加简单，只需要将轮轴两端固定在车架前叉或者后平叉的安装槽内，锁紧固定螺母即可完成机械装配，不需要额外找正传动中心，对整车装配的工艺要求更低。电机本体的集成化设计，把定子、转子、减速机构、轮毂壳体整合为一个整体，外侧的轮辋可以直接安装对应尺寸的充气轮胎或者实心胎，轮缘的密封结构可以阻挡日常行驶中的泥水、灰尘进入电机内部，减少日常使用中的故障概率。

　　设计思路上，这款电机采用了外转子的结构布局，转子外壳直接和轮毂壳体连接，动力输出不需要额外的长传动轴，减少了传动过程中的动力损耗，也让整体的径向尺寸更加紧凑，刚好适配20寸轮辋的内部安装空间，不会出现电机本体突出轮辋、干涉车架或者刹车部件的问题。在结构细节上，电机的中心轴为固定轴设计，轴端预留了走线孔位，电机的动力线、霍尔信号线可以从轴中心的通孔引出，沿着车架臂走线，避免线路外露被拉扯、磨损，轴上的定位台阶尺寸经过匹配计算，安装时可以直接卡入车架的安装槽，不需要额外加装调整垫片来保证轮组居中，减少装配时的调整工作量。

　　外形尺寸与安装边界方面，这款电机的整体外径和20寸标准轮辋的安装位完全匹配，轮辋的宽度适配常规的2.125宽度电动车轮胎，安装后轮胎和两侧车架、刹车部件的安全间隙可以控制在8mm以上，不会出现骑行中轮胎摩擦车架的问题。中心轴的直径采用常规代步车轮轴的通用尺寸，轴两端的安装螺纹长度适配绝大多数轻型电动车的平叉、前叉开口尺寸，不需要对车架进行二次加工就能直接安装。电机本体的轴向厚度控制在合理范围内，安装后不会超出轮组的轴向宽度，即使是加装碟刹盘的版本，碟刹安装位也和电机端盖整合在一起，刹车盘的安装平面跳动量控制在标准范围内，不需要额外调整刹车卡钳的位置就能保证制动平顺性。

　　在实际选型适配时，需要注意这款电机的单轴结构对应的车架开档尺寸，提前核对车架安装位的宽度和轴径匹配度，避免出现安装不上的问题；同时因为电机集成在轮组内部，整车的簧下质量会比传统辐条轮加中置电机的结构稍高，在调校整车减震的时候需要适当调整阻尼参数，来抵消簧下质量增加带来的行驶质感变化。日常使用中，轮毂壳体的散热筋结构可以在行驶时借助气流带走电机工作产生的热量，长时间爬坡或者重载情况下也能维持稳定的功率输出，不会因为过热出现功率衰减的问题。电机内部的减速机构采用润滑脂密封润滑，出厂时已经预注了适配的润滑脂，日常使用不需要额外加注维护，只有在拆解维修的时候才需要更换润滑脂，大幅降低了终端用户的维护门槛。
