多U型紧凑型节能荧光灯结构设计

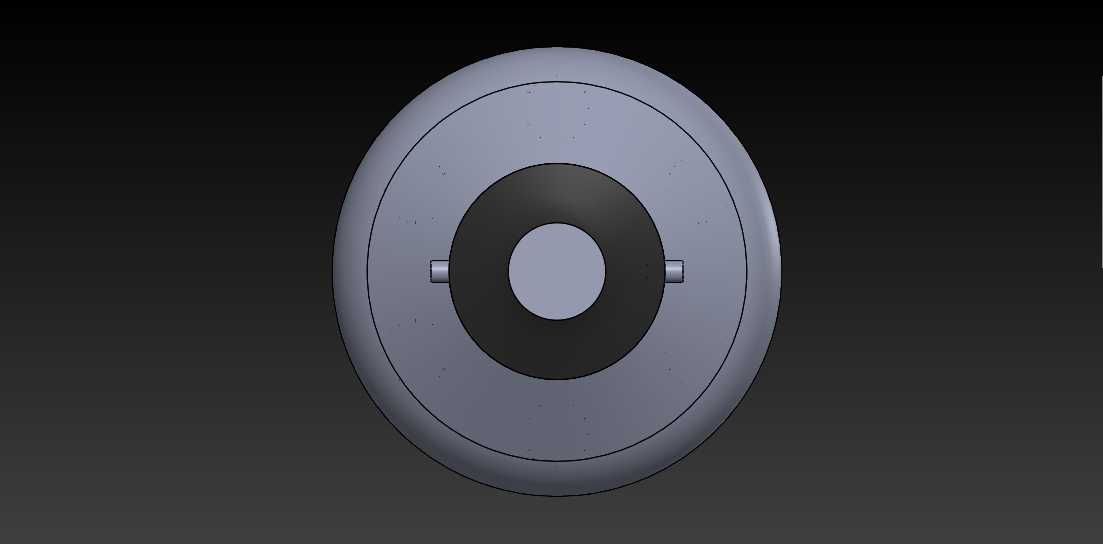

　　日常民用与商用场景里的紧凑型荧光灯，是替代传统白炽灯的核心照明器件，这款多U型结构的荧光灯设计，首先要匹配常规螺口灯座的安装边界，灯头部分采用标准E27螺口的尺寸基准，最大外径控制在27mm，螺纹段长度保留12mm的啮合余量，保证装入普通民用螺口灯座时不会出现卡滞、接触不良的问题，灯头下部的绝缘基座做了阶梯过渡结构，既可以容纳内部的镇流元件、引脚接线结构，也能给上部的U型灯管提供稳定的支撑基座，避免灯管受外力时出现根部断裂的问题。

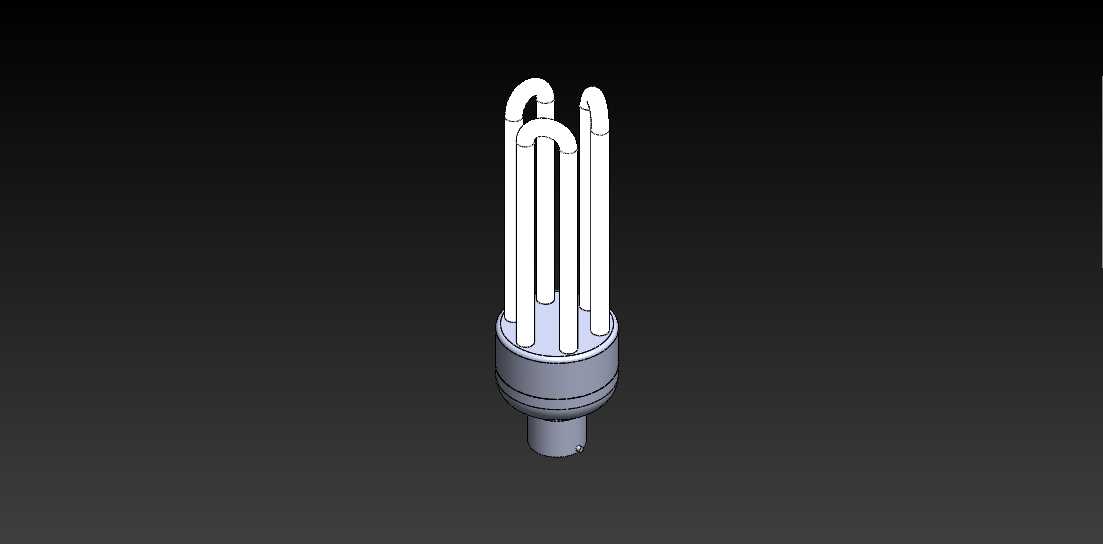

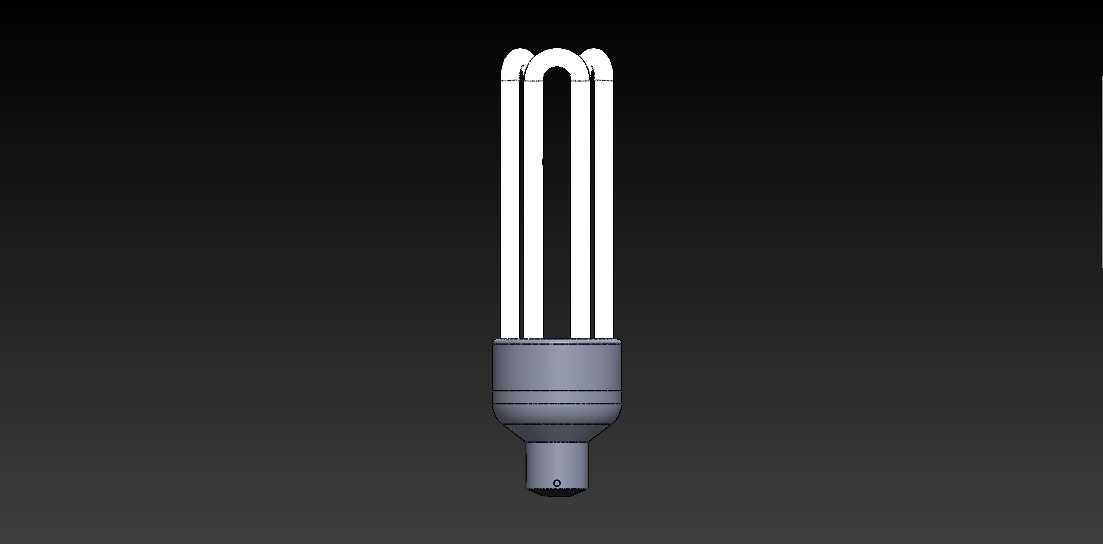

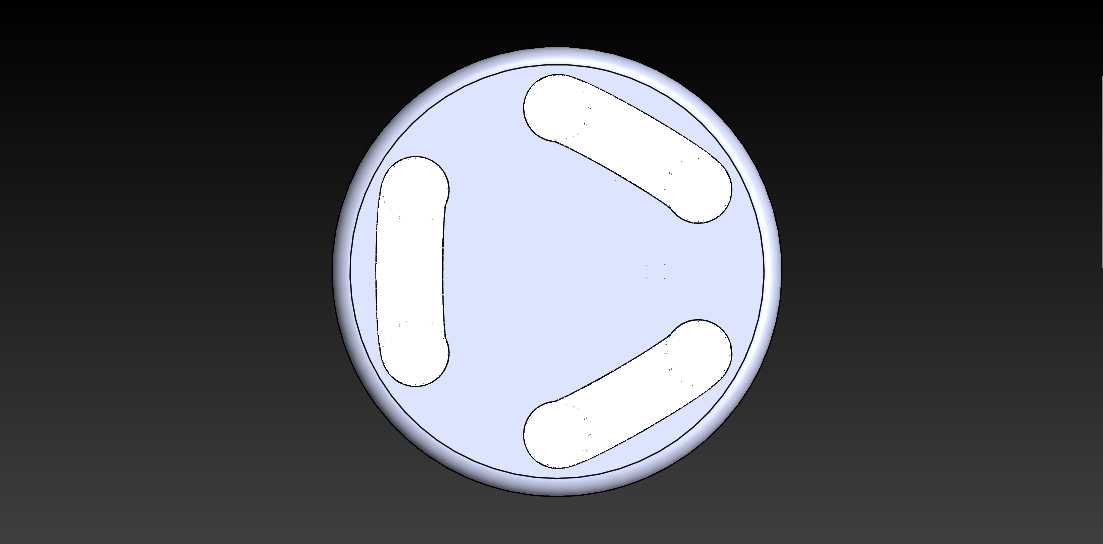

　　从实际使用场景出发，这类荧光灯多用于室内吸顶灯、台灯、壁灯等固定照明点位，相比单U、双U结构，四组U型弯折的灯管排布，在有限的竖向空间内拉长了荧光粉涂层的有效发光长度，在不扩大灯具整体外径的前提下提升了光通量输出，灯管的排布做了等角度圆周均分，相邻灯管之间预留了2mm的散热间隙，避免灯管工作时热量聚集导致管壁温度过高，加速荧光粉老化缩短使用寿命。灯管与下部基座的连接位置做了密封胶槽结构，装配时灌注耐高温密封胶，既可以固定灯管位置，也能阻挡蚊虫、水汽进入基座内部腐蚀电路元件，适配卫生间、厨房这类相对潮湿的使用环境。

　　设计过程中首先要确定灯管的弯折半径，U型弯处的曲率半径控制在8mm，既不会因为弯折半径过小导致管壁玻璃应力集中出现开裂隐患，也不会因为弯折半径过大浪费竖向安装空间，灯管的有效发光段长度控制在95mm，整灯装配完成后的总高度控制在145mm，最大外径不超过42mm，可以适配绝大多数常规尺寸的灯具灯罩，不会出现灯罩无法合盖、灯体外露的问题。灯头的金属螺口部分采用铜质镀镍材质，保证导电性能的同时避免长期使用出现氧化锈蚀，基座部分采用阻燃PBT材质，耐温等级达到130℃，可以承受灯管长期工作传导的热量，不会出现受热变形、阻燃失效的安全隐患。

　　从结构装配逻辑来看，内部的电子镇流器电路板固定在基座的内卡槽里，不需要额外打螺丝固定，电路板上的元件排布避开了灯管引脚的穿装位置，灯管引脚穿过基座上的定位孔后直接焊接在电路板的输出焊盘上，减少了中间接线环节，降低了装配工序的复杂度，也减少了线路接触不良的故障概率。灯头与基座的连接采用旋压铆接结构，装配时将金属螺口套在基座上部的连接柱上，通过旋压工艺让螺口下部的翻边卡入基座的环形卡槽内，连接强度可以承受50N的轴向拉力，满足日常安装拧动时的受力要求，不会出现灯头与基座脱落的问题。

　　考虑到实际使用时的替换需求，整灯的重量控制在85g以内，装入灯座后不会因为自重过大导致灯座簧片变形、接触松动，灯管的管壁厚度控制在0.8mm，既保证玻璃管的结构强度，运输过程中承受常规挤压不会碎裂，也能控制整体重量。灯管表面的三基色荧光粉涂层做了均匀度控制，避免出现发光明暗不均的问题，相邻灯管的高度差控制在1mm以内，保证整灯的外观一致性，不会出现灯管高低错落影响美观的问题。

　　在安装边界的校核上，整灯的最大径向尺寸出现在基座上部与灯管连接的位置，直径42mm的尺寸可以顺利穿过常规吸顶灯的灯罩安装孔，不需要额外扩大开孔尺寸，替换原有白炽灯时可以直接拧装，不需要改动原有灯具的结构，降低了用户的替换成本。基座侧面没有突出的结构，拧装时手指可以捏住基座的防滑竖纹位置施力，不需要触碰灯管部分，避免安装时手上的油污沾到灯管管壁，导致灯管工作时局部受热不均出现炸裂风险。
