电源变压器用侧装式通风开关盒结构

项目分类:变压器 发布时间:2025-01-13 ID:895688
  • 电源变压器用侧装式通风开关盒结构
  • 电源变压器用侧装式通风开关盒结构
  • 电源变压器用侧装式通风开关盒结构
  • 电源变压器用侧装式通风开关盒结构

  在中小功率干式电源变压器的配套辅件设计中,开关盒作为承载分接开关、接线端子的防护壳体,其结构合理性直接影响变压器运行的散热效率、接线操作便利性与长期运行的防护可靠性,这款侧装式开关盒正是针对柱上安装、机箱内置式电源变压器的配套需求开发的结构件。从实际应用场景来看,这类开关盒多适配10kVA至100kVA区间的干式电源变压器,既可以直接通过壳体上下的带孔安装耳固定在变压器器身的侧部支架上,也可以嵌入低压配电柜的变压器安装仓侧壁,作为变压器分接调压、输入输出接线的独立防护腔体,避免变压器运行时的电磁干扰、积灰与意外触碰接线端带来的安全隐患。

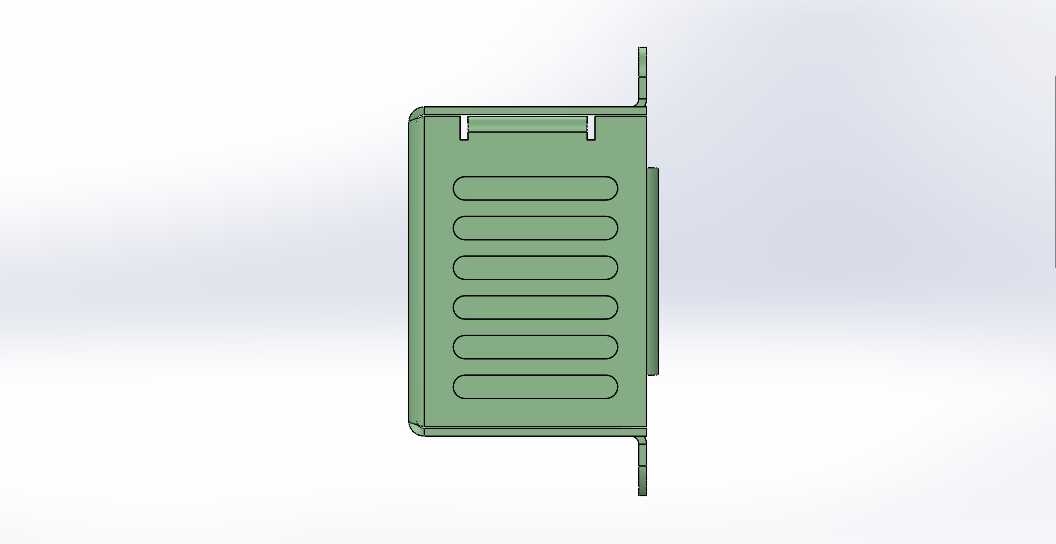

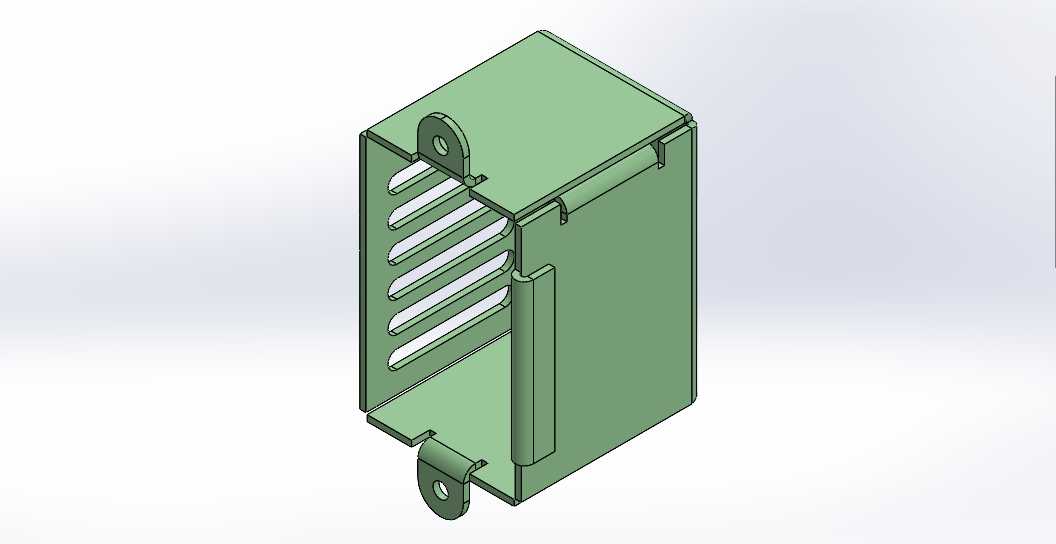

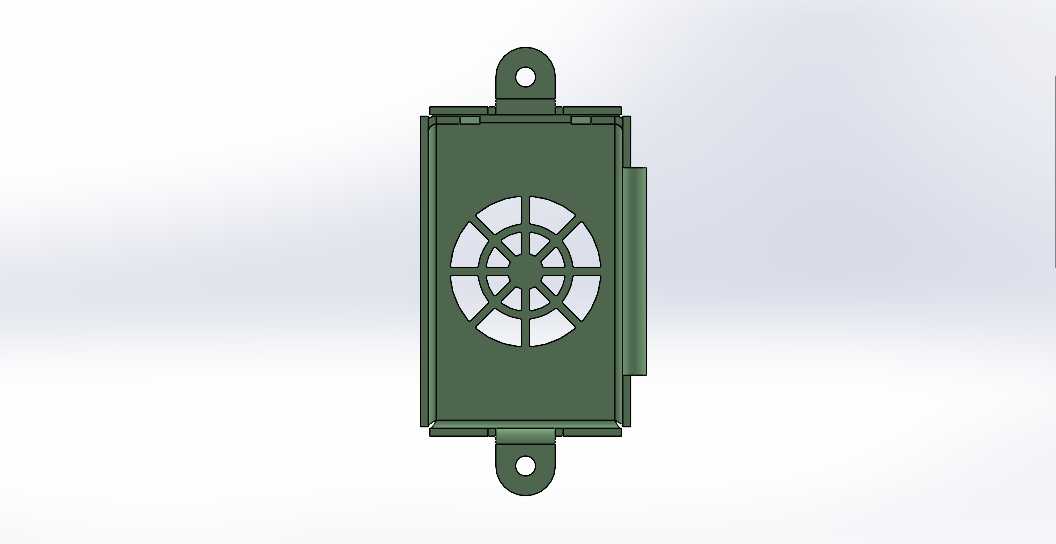

  从功能特性上看,这款壳体采用单侧开槽的通风结构,槽口沿壳体竖向等距排布,槽体的倾斜角度经过适配,既可以保证盒体内部空气与外部形成自然对流,带走开关触点、接线端子通电产生的热量,避免盒内温度积聚加速绝缘件老化,又能阻挡大部分垂直下落的灰尘、滴水直接进入盒体内部,兼顾散热与基础防护需求。壳体的侧边设置了一体成型的导向卡槽,安装时可以直接沿着配套的安装导轨滑入到位,不需要额外设置复杂的定位结构,上下两个伸出的安装耳上预制了安装通孔,既可以用螺栓直接锁付在变压器的安装支架上,也可以配合扎带完成快速固定,适配现场不同的安装条件。盒体的开口侧预留了盖板安装的止口结构,盖板扣合后可以完全遮盖内部的接线与开关部件,止口的重叠宽度足够避免常规的缝隙进灰问题,不需要额外加装密封胶条就能满足IP20以上的防护等级要求,适配室内配电、户外柱上变台的常规使用环境。

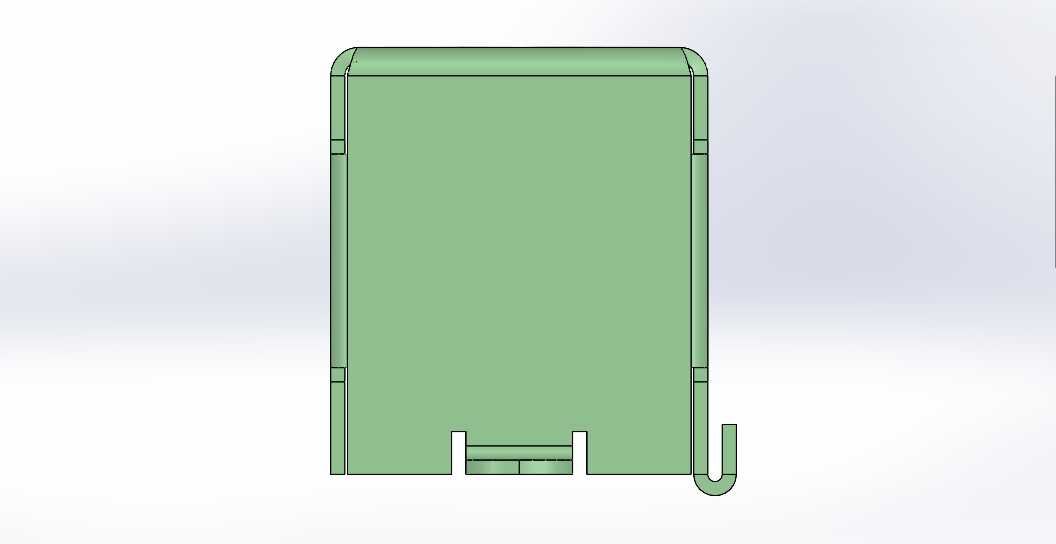

  在设计思路上,这款开关盒没有采用复杂的拼接结构,整体采用一体化弯折成型的思路,所有的安装耳、卡槽、通风槽都与主体壳体为同一构件,减少了装配环节的零件数量,也避免了拼接缝隙带来的防护短板。建模过程中优先考虑了钣金加工或者注塑成型的工艺可行性:如果采用冷轧钢板钣金加工,所有的弯折圆角都适配常规钣金折弯的最小R角要求,通风槽可以通过一次冲压成型,安装耳的孔位预留了足够的螺栓操作空间,不会出现扳手无法伸入的问题;如果采用阻燃PP注塑加工,壳体的壁厚保持均匀,所有的加强筋都设置在壳体的非外观侧,既提升了壳体的结构强度,避免安装锁紧时出现壳体变形,也不会在外观面形成明显的缩痕。

  关于安装边界与尺寸适配,这款开关盒的内部净空尺寸刚好适配常规的三相分接开关与接线端子排的安装需求,内部预留的接线空间可以容纳16平方毫米以下的铜芯线缆弯折与接线操作,不会出现线缆挤压、弯折半径过小损伤绝缘层的问题。壳体的整体外轮廓宽度控制在80毫米以内,突出安装面的厚度不超过60毫米,安装后不会过多占用变压器周边的操作空间,在多台变压器并排安装的配电柜内,也不会因为壳体突出过多影响相邻设备的安装与维护。上下安装耳的孔位中心距按照常规变压器侧装支架的通用孔距设计,不需要重新加工支架孔位就能直接替换老旧设备上损坏的开关盒,具备较好的通用适配性。通风槽的总通风面积经过核算,满足盒内开关额定电流下的散热需求,长期满负荷运行时盒内温升不会超过绝缘材料的允许温度上限,保证开关触点接触可靠,不会因为过热出现氧化、接触电阻增大的问题。壳体侧边的导向卡槽深度设计为5毫米,滑入导轨后不会出现横向窜动,配合上下安装耳的螺栓固定,即使在有轻微振动的运行环境下,也不会出现壳体松动、移位的问题,适配户外变台、车间设备配套等存在一定振动的使用场景。
