创意卷边式LED动态展示灯箱结构设计

　　这款LED动感灯箱的三维结构设计，最初是为线下零售场景的临展点位做的定制化方案，在做结构拆解前先跑了三个商圈的快闪点位做实测，核心要解决的是常规平面灯箱在近距离观展时视觉吸引力不足、边角易磕碰划伤、安装后无法快速更换展示面的痛点。从实际落地的场景来看，这类灯箱常被用在品牌快闪店入口导视、潮品柜台的产品卖点展示、艺术展的分区标识位，部分连锁茶饮店的新品宣传位也会选用同结构的灯箱，因为它的卷边造型在近距离观看时不会像直角边框那样产生生硬的视觉割裂，卷边处自然形成的光影过渡能让展示面的图案更有层次感。

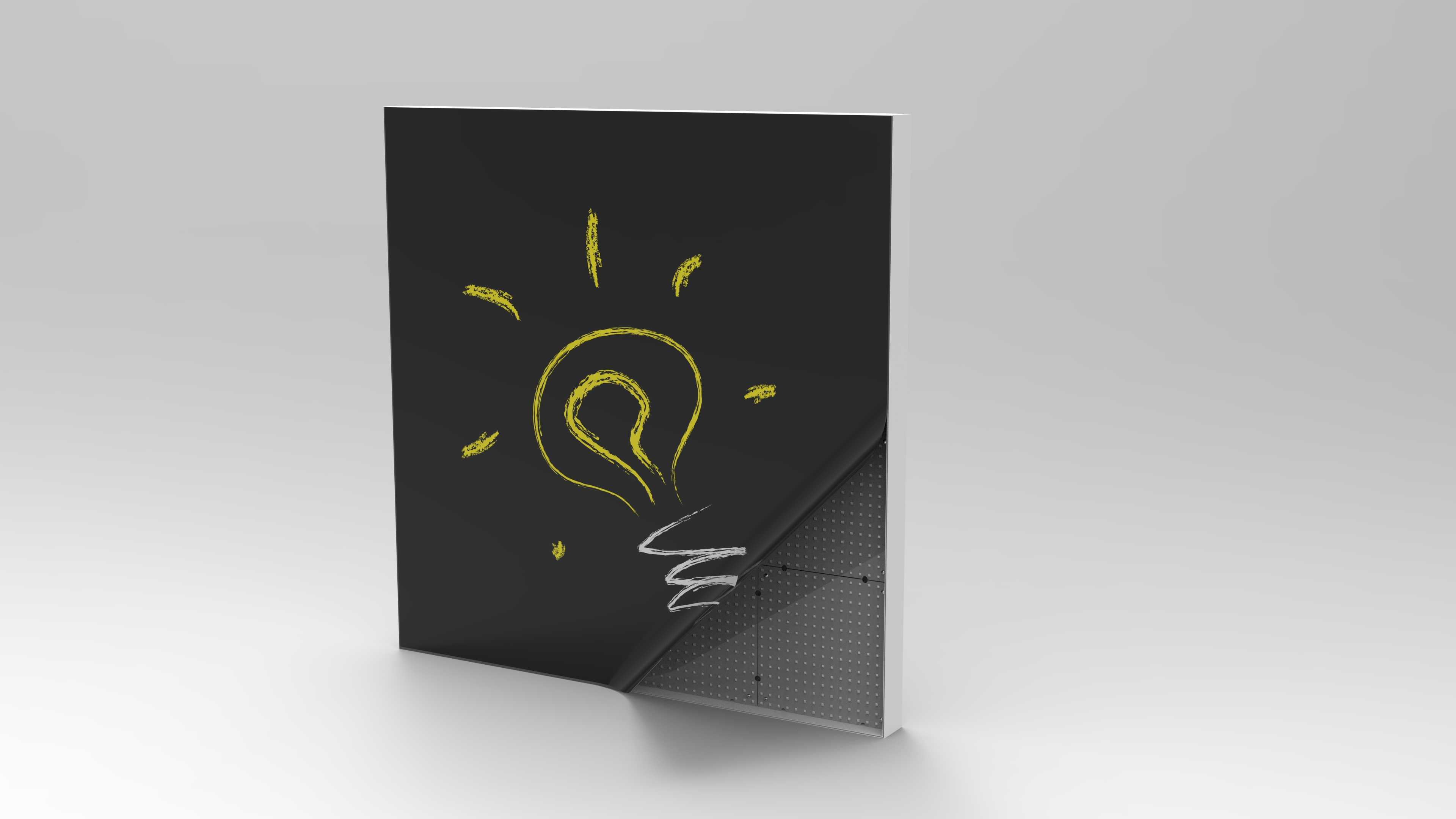

　　设计时没有沿用常规铝型材拼框的结构，而是把外框和展示面的承托结构做了一体化的钣金折弯处理，右下角的卷边不是单纯的装饰造型，这个位置预留了隐藏式的展示面抽拉槽，更换灯片时不需要拆解整个外框，只需要从卷边的缝隙处把旧灯片抽出，插入新的灯片即可，整个更换过程不需要借助任何工具，单人10秒内就能完成，这个结构是在做了七次抽拉测试后确定的折弯角度，卷边的曲率半径控制在12mm，既不会因为曲率太小导致灯片抽拉时卡滞，也不会因为曲率太大让边框缝隙进灰影响内部LED模组的发光均匀度。

　　内部的LED光源排布没有采用常规的整面密铺方案，而是根据展示面的视觉重心做了分区布光，对应灯片上灯泡图案的位置光源亮度比周边区域高15%，配合卷边处预留的半透磨砂导光层，能模拟出手绘灯泡发光的漫射效果，不会出现常规灯箱那种整片发亮的生硬感。灯箱的整体厚度控制在28mm，背部的安装挂孔做了上下两排的可调设计，不管是墙面壁挂、桁架挂载还是台面立式摆放，都能匹配对应的安装孔位，安装边界的容错率比常规固定挂孔的灯箱高40%，不需要在安装时反复调整打孔位置。

　　边框的边角处理做了内收的圆弧过渡，所有外露的钣金边缘都做了压边处理，不会出现锋利的毛边，在人流密集的快闪场景下能避免过往人员磕碰划伤。背部的散热孔做了错位排布，既保证了LED模组工作时的空气对流散热，又不会从外部直接看到内部的线路结构，兼顾了散热效率和外观整洁度。灯箱的供电接口隐藏在卷边结构的内侧，接线完成后线材会被卷边结构完全遮挡，不会出现线材外露影响视觉效果的问题。

　　在做结构建模时，特意把所有折弯处的工艺缺口做了标准化处理，钣金下料时不需要额外做二次切割，直接按展开图激光切割后一次折弯就能成型，能有效降低生产时的加工工时，组装时所有的固定位都做了定位止口，不需要反复对齐调整，组装效率比常规拼框结构的灯箱高30%左右。针对不同的使用场景，这个结构还预留了扩展位，如果需要做动态发光效果，只需要在内部预留的卡槽里插入动态控制板，不需要改动整体结构就能实现灯光的渐变、闪烁动态效果，适配不同品牌的展示需求。
