桌面式15.6英寸电容触控交互平板结构

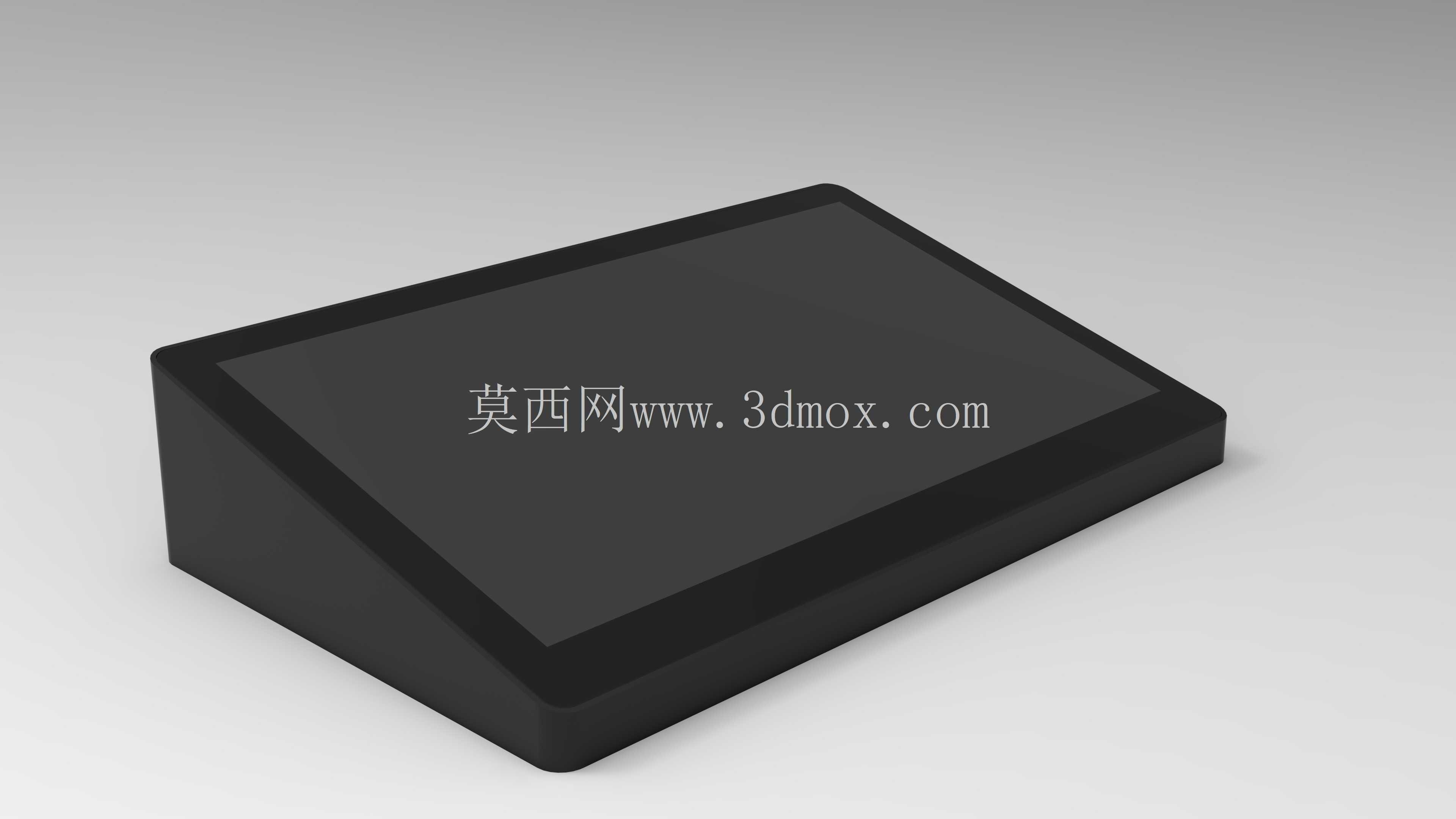

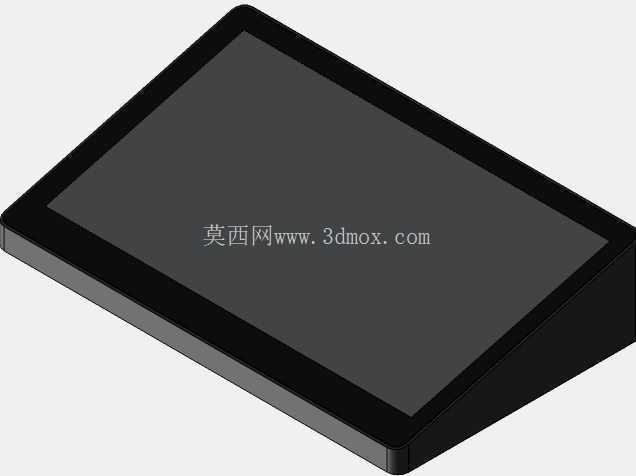

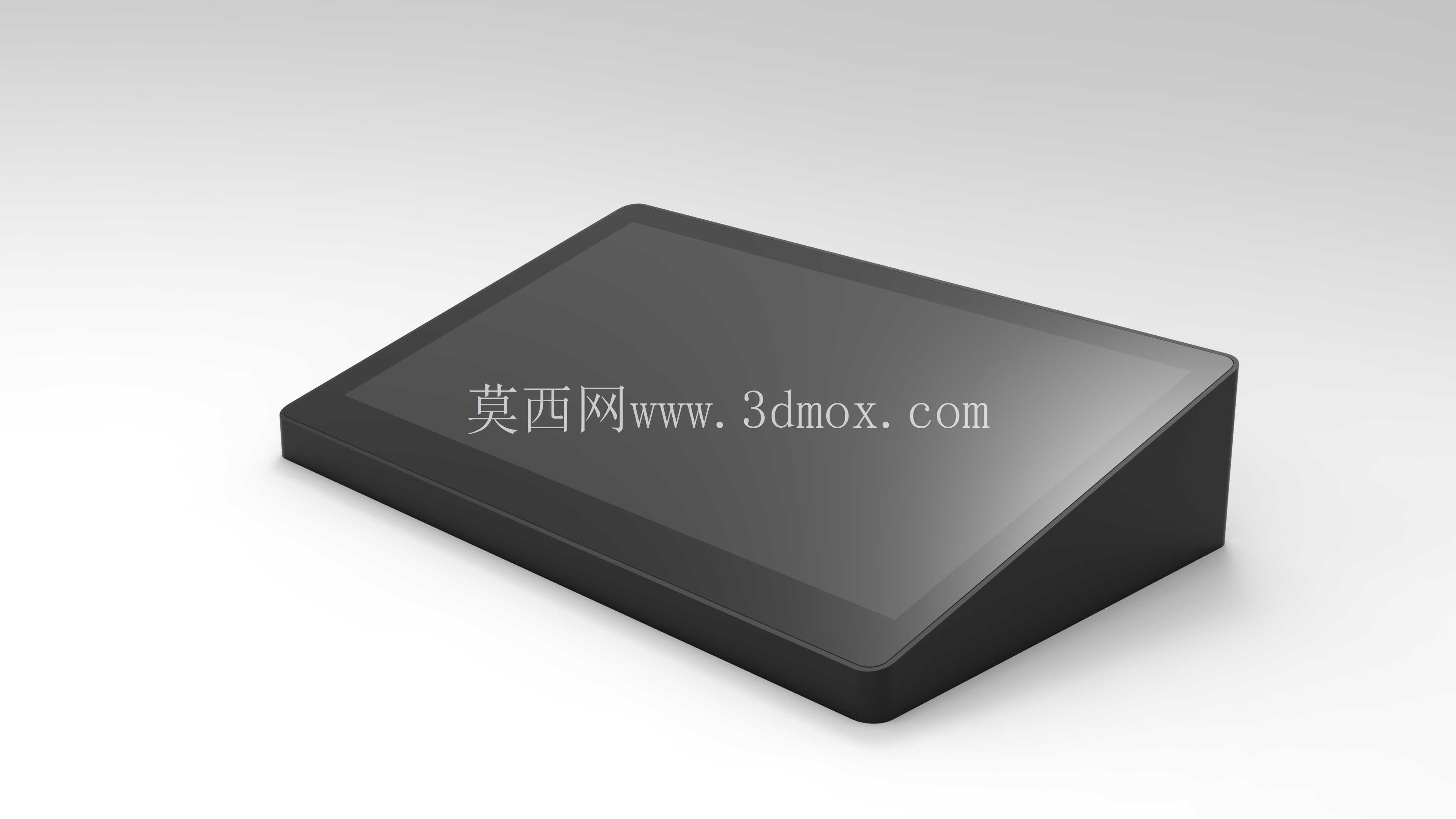

　　这款桌面式15.6英寸电容触控交互终端，在结构设计阶段就充分考虑了多场景的落地适配需求，从工业产线工位的操作终端，到商业门店的自助服务节点，再到办公场景的会议辅助触控设备，都能通过合理的结构设计满足安装与使用要求。整机采用一体化楔形底座设计，区别于常规需要额外支架支撑的平板类产品，底座与屏幕壳体为一体式成型结构，屏幕与桌面形成固定的12度仰角，这个角度是经过多轮人体工学测试确定的，使用者在坐姿状态下视线与屏幕法线夹角控制在15度以内，长时间操作不会产生颈部疲劳，同时也避免了屏幕反光对视觉识别的干扰。

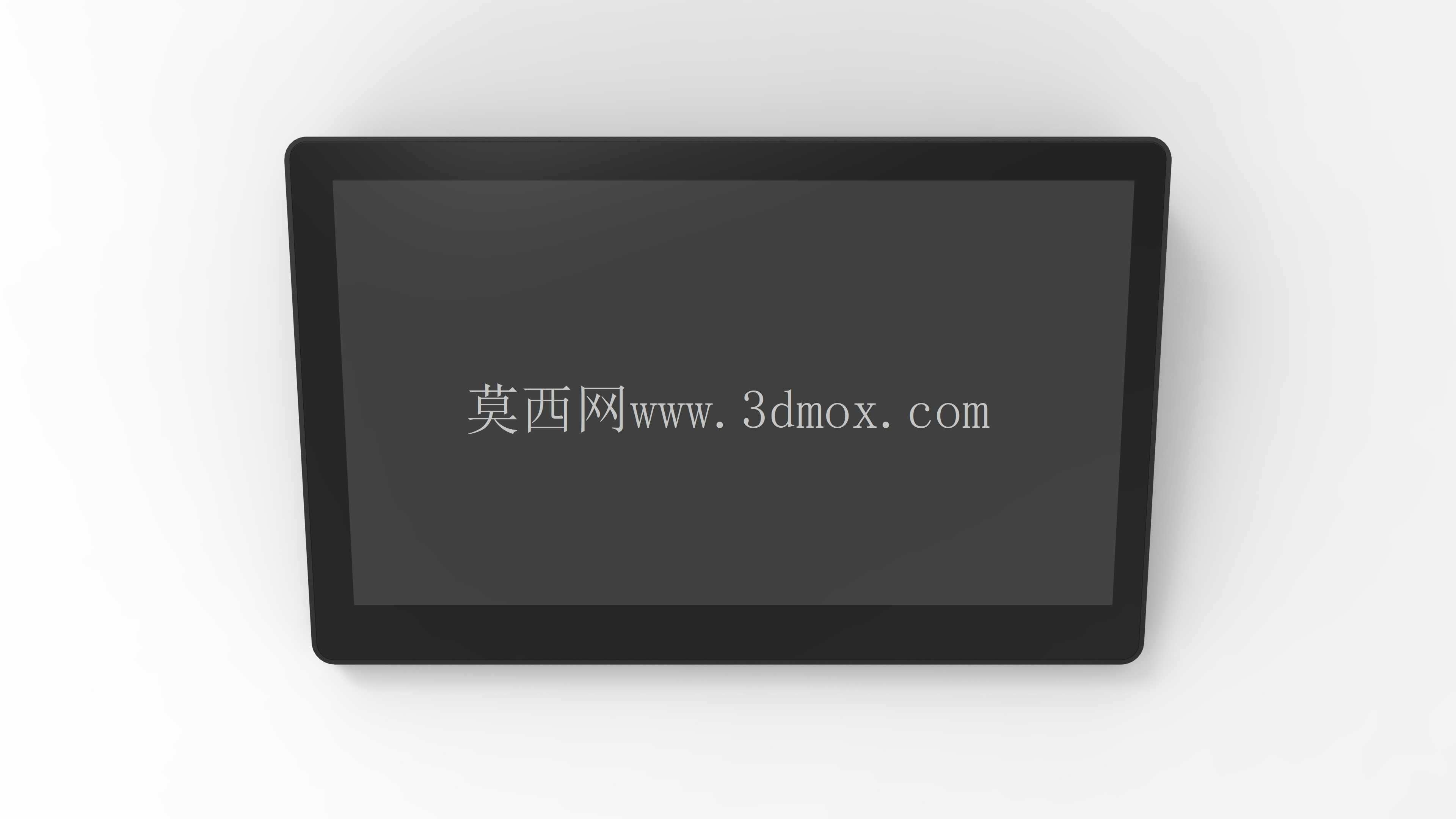

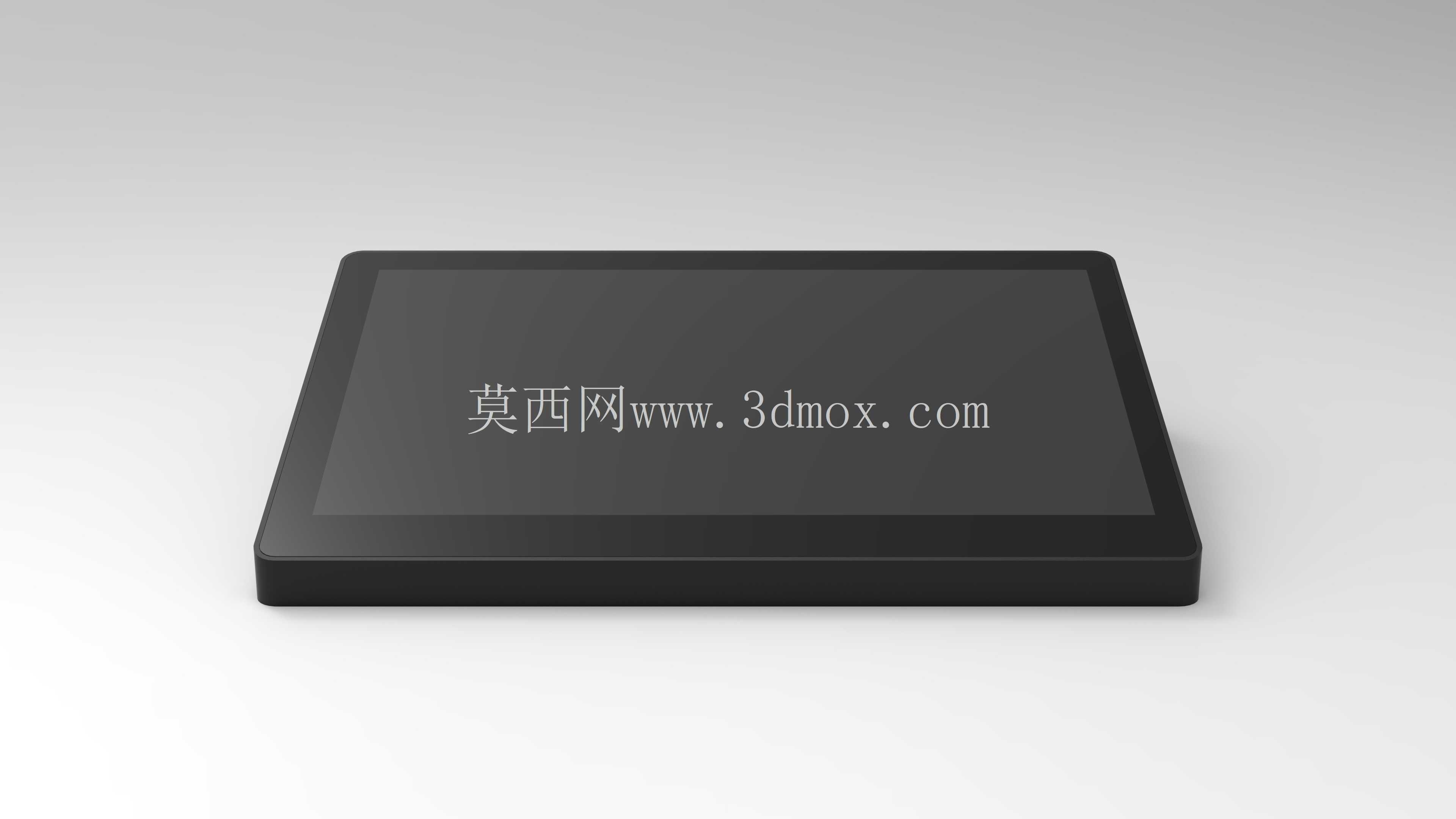

　　从功能特性来看，整机正面为全贴合电容触控屏，触控区域覆盖整个显示面，边框宽度控制在12mm，既保证了壳体结构对屏幕的包裹防护强度，也尽可能压缩了非显示区域的占比，提升正面视觉的整体性。屏幕边缘做了0.5mm的C角倒角处理，避免日常操作时尖锐边角划伤操作人员，同时也能减少外力磕碰时屏幕边缘的应力集中，降低屏幕碎裂的风险。楔形底座的底部预留了四个防滑硅胶垫的安装位，硅胶垫厚度为2mm，邵氏硬度控制在45度，既可以保证设备放置在光滑桌面时不会轻易滑动，也能吸收桌面传递的轻微振动，避免振动对内部触控元件、显示模组的连接可靠性造成影响。

　　在安装边界的设计考量上，整机的长宽尺寸适配15.6英寸16:9比例的显示模组，底座的最宽处与屏幕宽度保持一致，纵深方向的尺寸控制在180mm，放置在标准600mm深度的工作台面上时，不会占用过多的操作空间，底座后方预留了走线槽位，电源接口、通讯接口都集中布置在底座后侧的凹槽内，外接的电源线、数据线可以通过走线槽引导至桌面后方，避免线缆凌乱干扰正面操作区域。壳体的壁厚设计经过了结构强度仿真验证，采用ABS+PC混合材质的壳体壁厚均匀控制在2.5mm，既可以满足日常使用中的抗冲击要求，在1米高度自由跌落至水泥地面时壳体不会出现开裂，内部模组不会出现移位，也尽可能控制了整机的重量，单台设备重量控制在1.8kg，单人即可完成搬运与位置调整，不需要额外的吊装或多人配合安装。

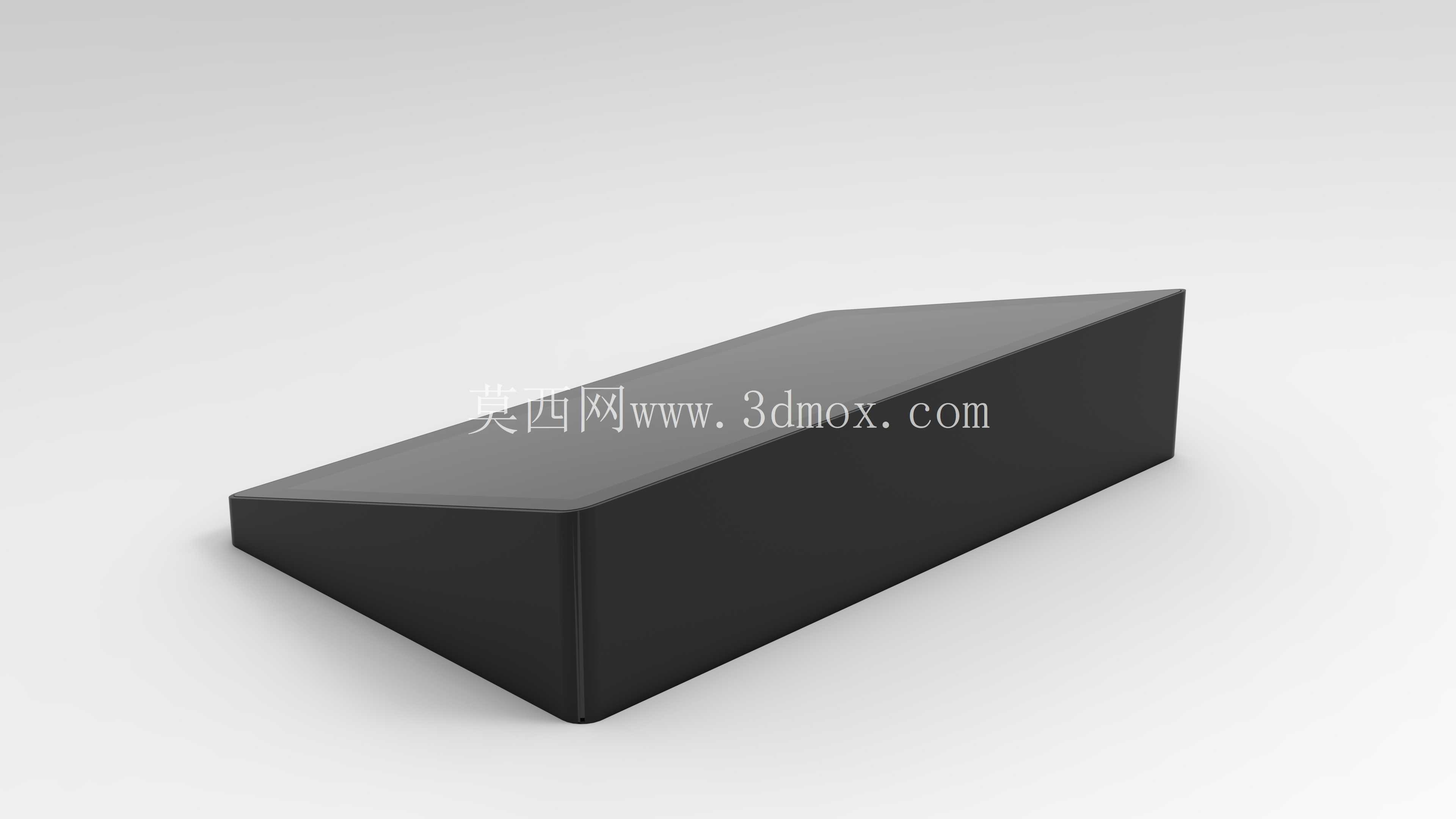

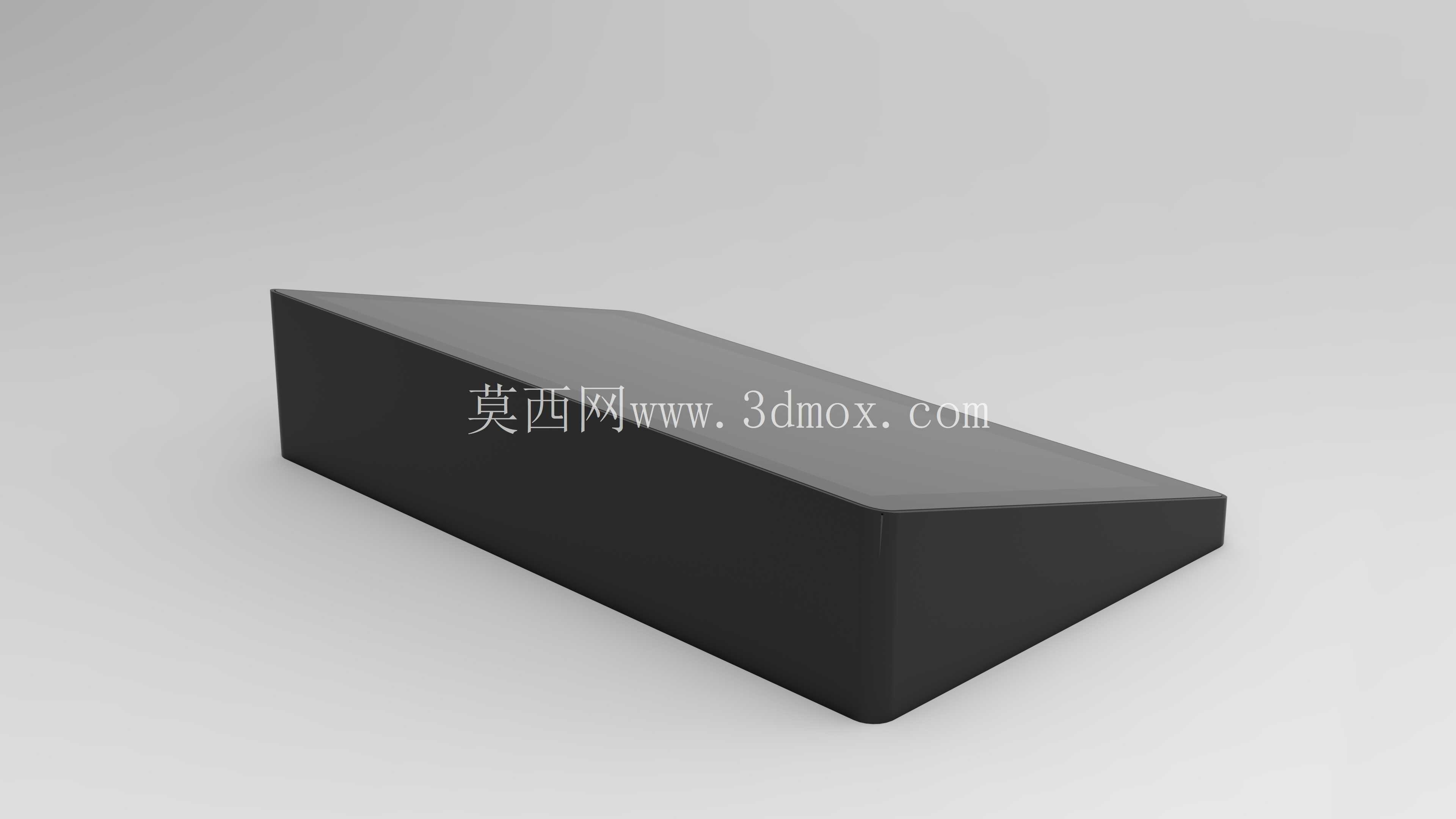

　　设计过程中也充分考虑了设备的散热需求，因为电容触控屏与内部驱动板在长时间工作时会产生一定热量，楔形底座的侧面开设了隐蔽式的通风栅格，栅格的开孔方向为斜向下45度，既可以保证空气自然对流带走内部热量，将内部工作温度控制在电子元件允许的范围内，也能避免灰尘、液体从开孔处直接落入设备内部，提升设备在复杂工业环境下的适应能力。触控区域的表面覆盖了钢化玻璃保护层，玻璃表面做了防指纹涂层处理，日常操作留下的指纹痕迹可以很容易擦拭干净，同时钢化玻璃的莫氏硬度达到6级，日常操作中钥匙、工具等金属物件轻微剐蹭不会在屏幕表面留下划痕，延长屏幕的使用寿命。

　　在结构装配逻辑上，整机采用卡扣加少量固定螺丝的装配方式，屏幕模组从正面装入壳体后，通过四周的卡扣预固定，再通过底座内部的螺丝锁紧，装配过程不需要复杂的工装，售后维护时只需要拆下底座的防滑垫即可露出固定螺丝，拆开后就能对内部的驱动板、触控模组进行检修更换，降低后期维护的难度。底座的楔形结构内部做了均匀的加强筋布置，加强筋的间距控制在30mm，既提升了底座的结构刚性，在屏幕受到正面按压时不会出现壳体变形，也为内部的电路板、连接线材提供了足够的布置空间，避免线材被挤压造成接触不良。

　　针对不同场景的使用需求，这款触控终端的结构设计也预留了一定的扩展空间，底座底部预留了标准VESA孔位的安装位置，如果用户不需要桌面放置的形式，也可以拆除底部的防滑硅胶垫，通过VESA孔位将设备固定在悬臂支架、墙面安装架上，适配更多的安装场景。屏幕的触控层采用投射式电容触控方案，支持十点触控，结构设计上保证了触控层与显示层的贴合精度，触控偏移量控制在0.5mm以内，操作时不会出现触控点位偏移的问题，满足工业操作、手写输入、多点缩放等不同的操作需求。整机的边角全部做了圆角过渡处理，圆角半径为8mm，避免日常搬运、操作时尖锐边角造成的磕碰伤害，也让整机的视觉效果更加柔和，适配商业、办公、工业等不同场景的装修风格。
