带侧部取样接口的金属流体管样件

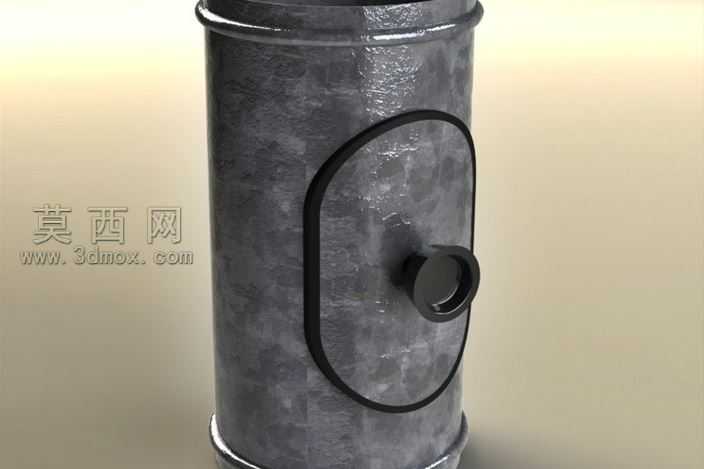

本作品为带侧部取样接口的金属流体管路样件，采用SolidWorks完成全参数化三维建模，建模过程严格遵循管路类零件的设计规范，先以旋转凸台命令构建主体圆柱管身的基础轮廓，精准控制管身的壁厚与内外径尺寸，保证管路通径符合流体输送的常规设计要求。针对管身侧部的取样接口结构，采用拉伸凸台与切除命令组合完成接口基座的成型，对接口与管身的衔接位置做了圆角过渡处理，避免应力集中问题，同时在接口端部设计了匹配密封件的环形卡槽结构，保证取样操作时的密封性能。建模完成后对模型进行了外观材质与渲染设置，为管身赋予了做旧镀锌金属材质，调整材质的粗糙度、金属度与反射参数，还原出工业金属管件表面的细微纹理与哑光金属质感，对接口位置的密封胶圈赋予黑色橡胶材质，通过材质差异清晰区分不同功能部件。渲染阶段采用三点布光方案，主光源模拟工业场景的顶光照明，辅光源补充侧部暗部细节，背光源勾勒管件的轮廓边缘，搭配浅米色渐变背景突出模型主体，最终渲染效果清晰展现了管件的整体结构与材质特征。该样件的设计核心是在常规直通流体管的基础上集成侧部取样功能，无需截断管路即可获取管内流体样品，适用于流体输送系统的在线取样检测场景，建模过程中所有特征均保留完整参数，可根据实际使用需求调整管身长度、管径、接口尺寸等参数，适配不同规格的管路系统，模型结构完整无破面，可直接用于装配验证、工程出图或3D打印样件制作。
