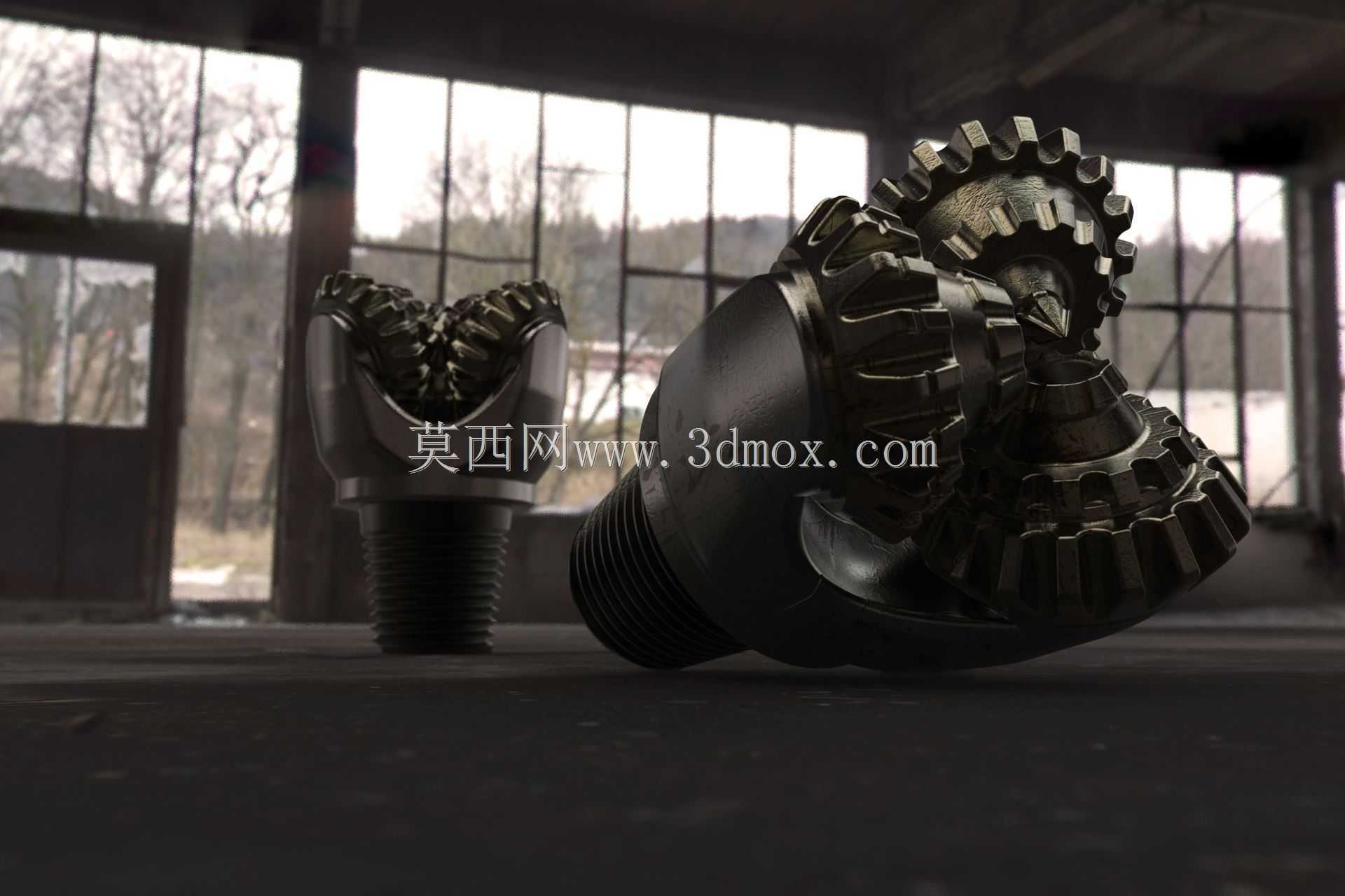

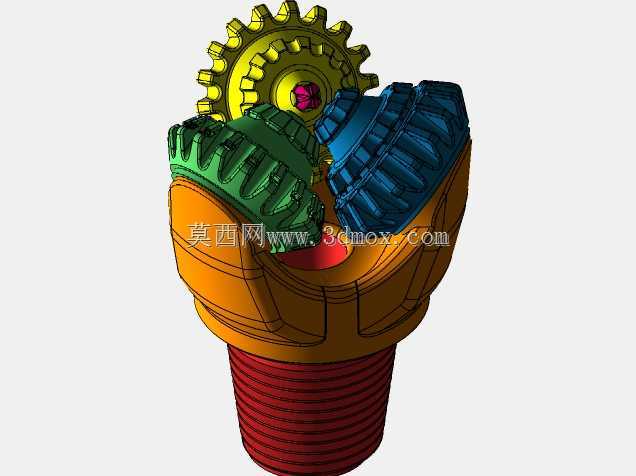

矿用三牙轮钻头结构设计展示

在矿山井巷掘进、油气钻井、地质勘探的硬岩钻进作业场景中，牙轮钻头是直接接触岩层完成破岩钻进的核心执行部件，其结构设计合理性直接决定钻进效率、成孔质量与钻具整体使用寿命。这款牙轮钻头采用三牙轮对称布局设计，三个带硬质合金齿的牙轮呈120度夹角均匀分布在钻头体端部，作业过程中随钻杆施加的轴向压力与回转扭矩，牙轮既随钻头公转又绕自身牙爪轴颈自转，通过牙轮齿的冲击压碎、剪切刮削作用破碎不同硬度的岩层，适配从软土层到中硬花岗岩、石灰岩的多种钻进工况。设计阶段首先围绕破岩载荷分布做牙轮齿形排布优化，针对硬岩钻进工况加密球齿布置密度，在牙轮外缘易磨损区域采用更高硬度的镶齿结构，同时在牙轮与牙爪的配合轴颈处设计了密封润滑流道，避免钻进过程中岩屑、泥浆进入轴承配合面造成异常磨损。安装接口采用标准API锥螺纹结构，可直接与对应规格的钻杆段快速对接，螺纹旋合长度与锥度严格匹配行业通用钻具标准，无需额外加工过渡接头即可完成现场装配，钻头体外缘的保径齿带可在钻进过程中维持孔壁直径稳定，避免因钻头磨损导致孔径缩径影响后续套管下放作业。从结构边界来看，牙轮外伸轮廓与钻头体的过渡区域做了圆弧倒角处理，减少钻进过程中孔壁对钻头体的冲刷磨损，牙爪与钻头主体的焊接区域采用加厚过渡结构，可承受硬岩钻进时产生的交变冲击载荷，避免出现牙轮脱落、焊缝开裂的失效问题。内部润滑油道采用连通式设计，可在装配时预注耐高温润滑脂，配合端面密封结构阻隔外部泥浆侵入，保障轴承副在高载荷、高转速的钻进工况下持续稳定运转。三个牙轮的齿面存在合理的高度差，在回转破岩时可形成交错的破岩轨迹，避免出现岩脊残留导致钻进阻力陡增，同时牙轮的水眼位置正对牙轮间隙，可将高压泥浆直接输送到破岩工作面，及时冲离破碎的岩屑，避免岩屑重复破碎造成齿面额外磨损。
