焊接用气体流量调节装置结构设计

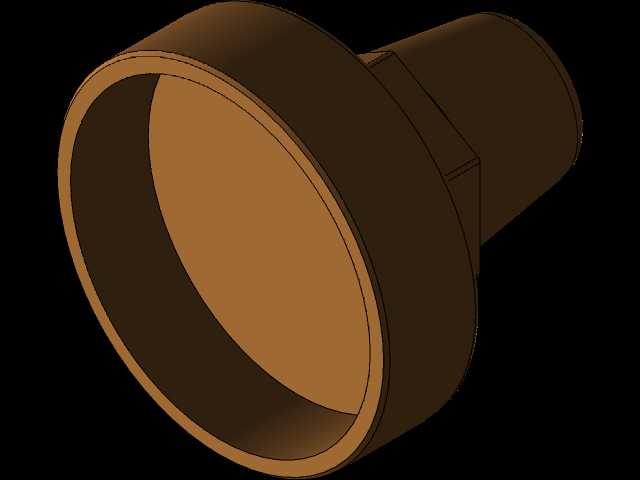

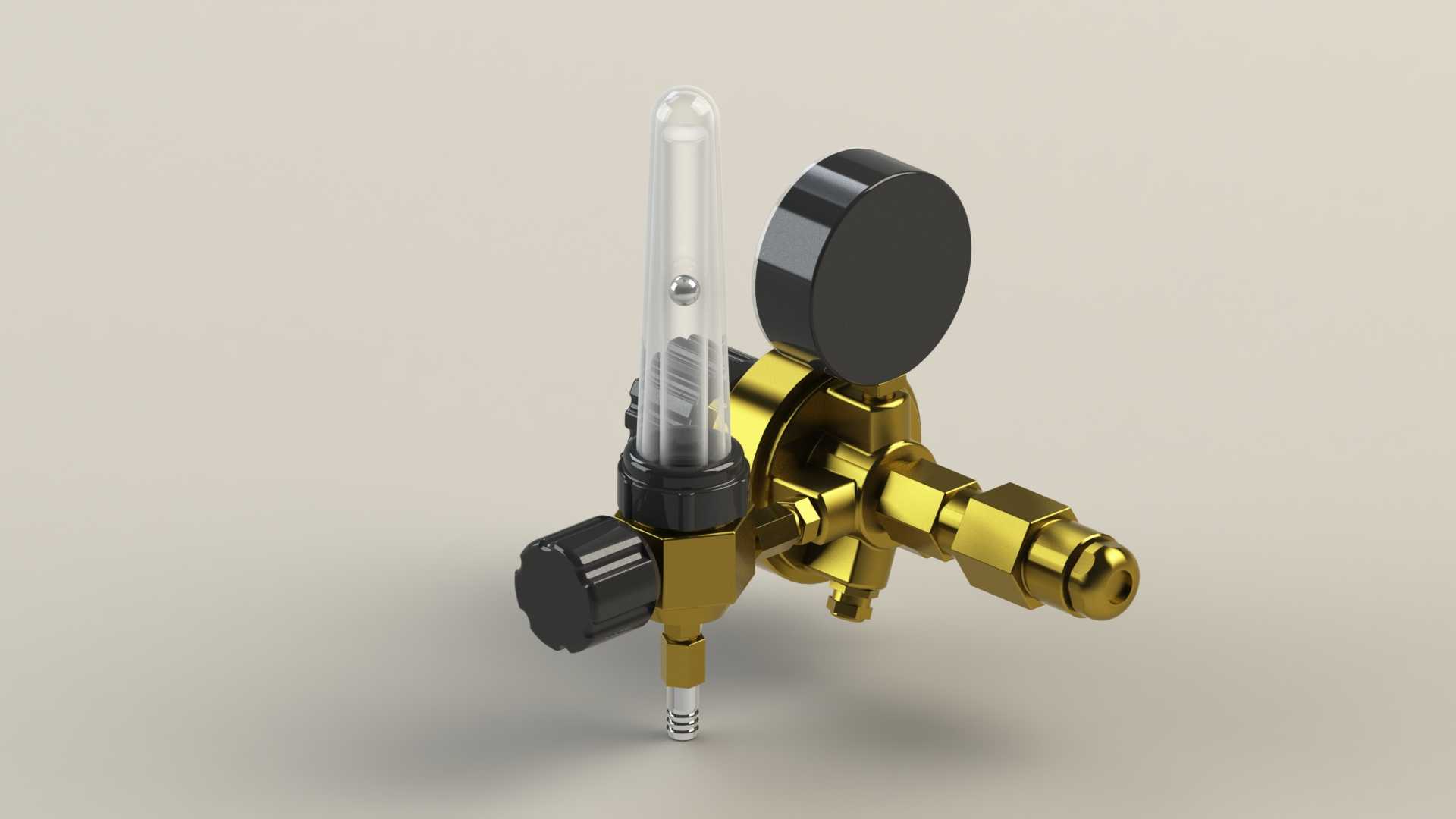

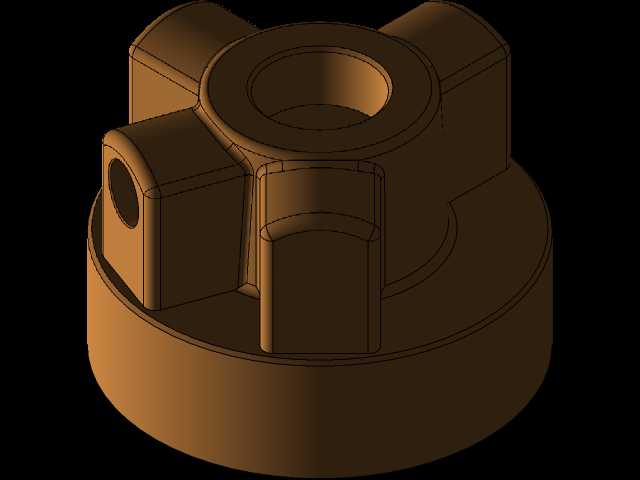

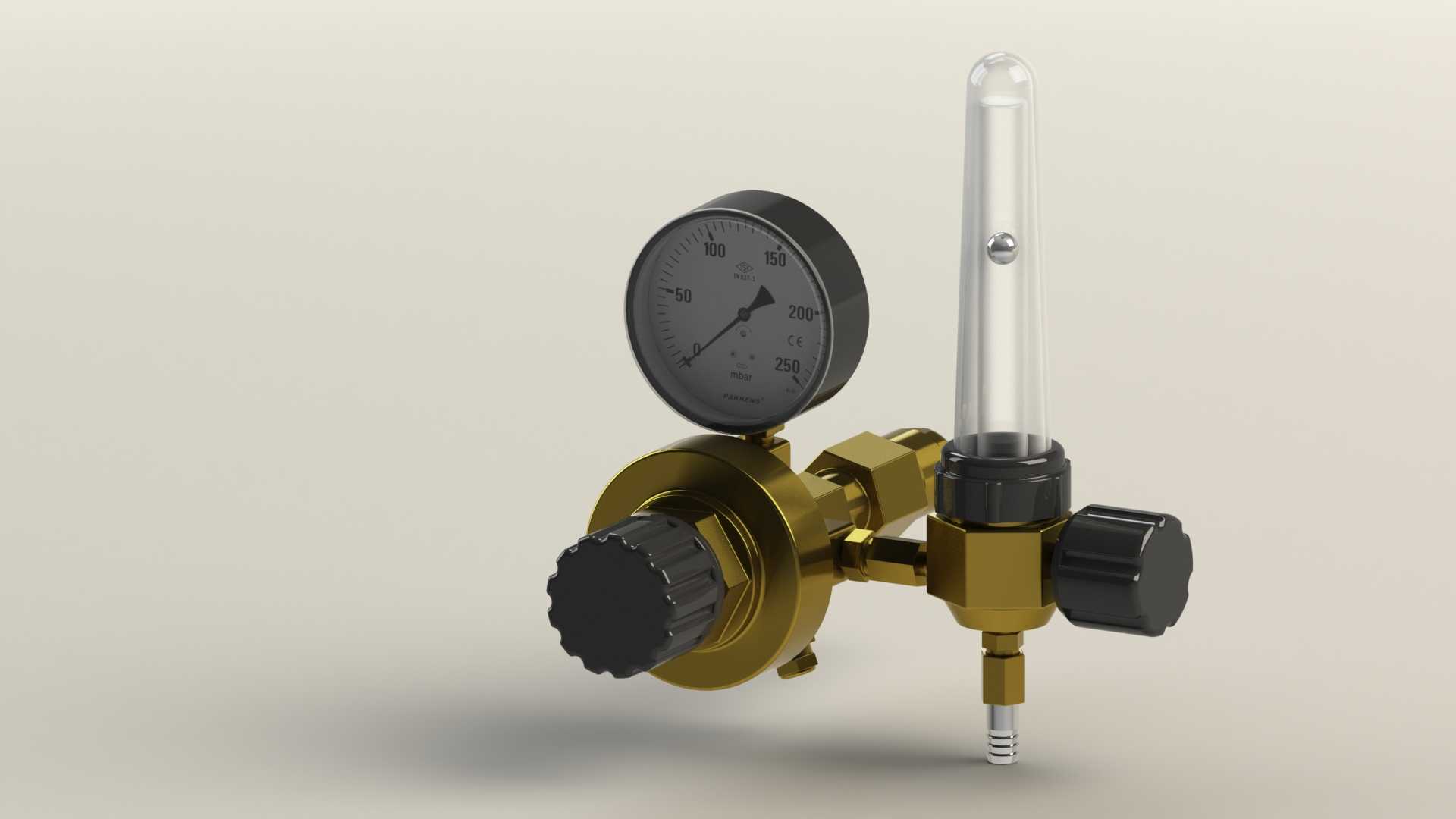

该气体流量调节装置主要应用于焊接作业场景，是气保焊、氩弧焊等气体保护焊接工艺中不可或缺的气源调控部件，安装在高压气瓶与焊枪之间的气路通道上，承担着将气瓶输出的高压气体降压、稳压并精准调节输出流量的核心作用，能够为焊接作业提供稳定压力与恒定流量的保护气，避免焊接过程中因气压波动、流量不稳导致的焊缝氧化、气孔、夹渣等焊接缺陷，有效保障焊接成型质量与作业稳定性。从功能特性来看，装置集成了压力检测、流量可视化、压力调节、通断控制等多重功能：侧置的圆形压力表可实时显示输入端的气瓶剩余压力，帮助作业人员及时掌握气源存量，提前做好气瓶更换准备；垂直设置的透明流量计管内置悬浮指示珠，能够直观呈现当前输出气体的流量数值，配合调节旋钮可实现流量的无级微调，适配不同焊接电流、不同母材厚度、不同保护气类型下的流量参数需求；阀体上的多个旋钮分别承担输出压力调节、气路通断控制的功能，操作逻辑清晰，调节手感顺滑，可快速完成参数切换与气路启闭。在设计思路上，该装置充分考虑焊接作业的实际使用环境，整体采用黄铜作为主体阀体材质，利用黄铜优异的气密性、耐腐蚀性与抗冲击性能，适配高压气体输送的使用要求，同时黄铜材质的加工性能优异，可保证阀体内腔流道的加工精度，减少气体流动阻力与泄漏风险；外露的调节旋钮采用绝缘防滑的硬质工程塑料材质，既能够避免焊接作业中飞溅的焊渣烫伤旋钮表面，也能在低温环境下防止操作时粘黏皮肤，提升操作安全性；流量计采用高透耐冲击的透明防护材质，可清晰观察内部浮球位置的同时，抵御作业现场的磕碰与飞溅损伤。从安装边界来看，装置输入端采用标准气瓶连接螺纹，可直接适配常规工业高压气瓶的出口接口，无需额外转换接头；输出端采用通用快插式气管接头，可匹配焊接作业常用规格的输气软管，安装拆卸便捷；整体结构紧凑，横向与纵向的安装尺寸充分考虑了现场安装空间，不会与周边的气管、焊接电缆等部件产生干涉，阀体底部的输出接头垂直向下布置，可避免气管弯折导致的气路堵塞，压力表与流量计的观察面朝向作业人员常规操作视角，无需侧身或弯腰即可快速读取压力与流量数值，符合焊接作业的人机操作要求。
