IP65防水防尘ABS塑料电气接线盒结构

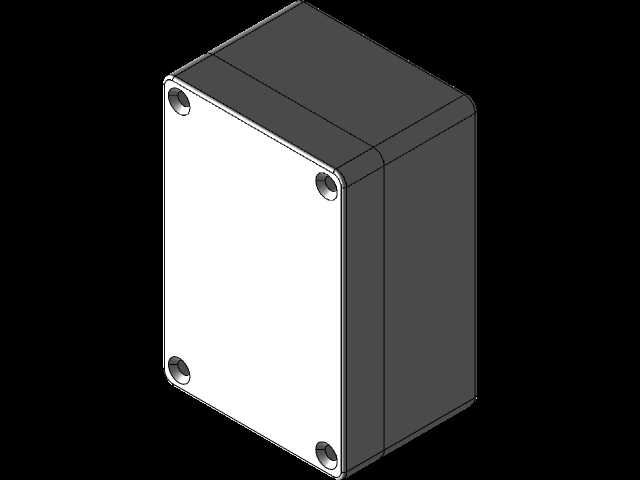

　　做户外电气项目的结构设计时，接线盒的选型从来不是随便挑个盒子装进去就行，要考虑的边界条件多到能列满半张A4纸，这款浅灰色ABS材质的防水接线盒，刚好踩中了很多中小型户外电气项目的选型需求点。先从安装边界说起，它的外形尺寸是100×68×50毫米，对应英制3.9×2.7×2英寸，盒体四个角预留了沉头安装孔，安装时不需要额外做支架打孔，直接用对应规格的自攻螺丝或者膨胀螺丝就能固定在墙面、设备机架、户外立杆上，沉孔设计能把螺丝头完全藏进盒体内部，不会突出表面破坏防水面，也不会因为外力磕碰导致螺丝松动。

　　从设计思路上看，这款壳体采用上下扣合的分体结构，盒盖和盒身的配合面做了一圈内嵌的密封槽，装配时搭配对应规格的硅胶密封圈就能达到IP65的防护等级，完全能应对户外雨淋、扬尘、短时溅水的使用场景，不会出现盒内进水进灰导致线路短路、端子锈蚀的问题。材质选用ABS工程塑料，本身就具备不错的绝缘性能，不需要额外做内部绝缘处理就能直接容纳强电接线端子、小型线路板、低压控制模块，同时ABS的抗冲击性足够，日常安装维护时的磕碰、户外轻微的外力撞击都不会导致壳体开裂，浅灰色的外壳也不容易显脏，长期在户外使用也不会因为紫外线照射出现过快的老化变色。

　　实际应用场景里，这类接线盒的覆盖面非常广，户外监控设备的电源接线分线、庭院景观灯的线路转接、小型户外传感器的模块容纳、工业设备现场的外接端子防护、农用灌溉设备的电路接线防护都能用到，它的内部空间足够放下2-3组接线端子排，或者一块尺寸不超过80×50毫米的小型控制电路板，盒体侧壁预留了敲落孔位，用户可以根据自己的走线方向选择开孔位置，安装防水格兰头就能完成进出线的密封，不需要自己额外在盒壁上重新定位打孔，能省不少现场加工的时间。

　　很多新手结构工程师选接线盒的时候容易忽略壁厚和配合间隙的问题，这款盒体的壁厚设计均匀，大概在2.5毫米左右，既不会因为壁厚太薄导致装配时出现翘曲变形，也不会因为壁厚太厚浪费材料增加成本，上下盒体的配合间隙控制在0.2毫米以内，扣合之后不会出现明显的错位，密封圈压缩量大概在0.5毫米，刚好能填满密封槽的间隙，不会因为压缩量太大导致盒盖扣合不严，也不会因为压缩量太小达不到防水要求。四个安装孔的位置距离盒体边缘有足够的距离，安装时即使墙面有轻微的不平整，也不会因为螺丝锁紧的应力导致盒体开裂，孔位的同轴度精度足够，上下盒体扣合之后螺丝能顺利穿过孔位，不会出现错位拧不上螺丝的情况。

　　在做三维建模的时候，这类壳体的建模重点在于密封槽的尺寸匹配、安装孔的沉头深度控制、上下盒体的配合止口设计，要注意止口的导向角度，方便装配时快速对位，不会出现硬撬才能扣合的情况。另外盒体内部的四个角做了小的圆角过渡，避免注塑的时候出现应力集中导致的开裂，外表面做了细磨砂的纹理处理，既不会像光面那样容易留下划痕，也能提升手持安装时的摩擦力，不容易打滑。对于需要在内部固定线路板或者端子排的用户，盒身内部还预留了小的安装柱，不需要自己额外打胶或者做支架，直接用自攻螺丝就能把内部元件固定在安装柱上，装配效率能提升不少。

　　从设备实际用途来说，它本质上是一个通用型的电气防护外壳，不需要针对特定设备开模，能适配绝大多数低压电气项目的分线、模块容纳需求，相比金属材质的接线盒，它的重量更轻，绝缘性能更好，不会出现锈蚀的问题，成本也更低，完全能满足非强酸强碱、非长期高温环境下的户外使用需求。在选型的时候只要确认内部元件的尺寸不超过盒内有效空间，进出线的数量能通过侧壁敲落孔满足，安装位置的固定孔位和盒体预留孔位匹配，就能直接选用，不需要再单独做外壳的定制开模，能大幅缩短项目的开发周期，降低小批量项目的开发成本。
