三位置四极凸轮式旋转选择转换开关

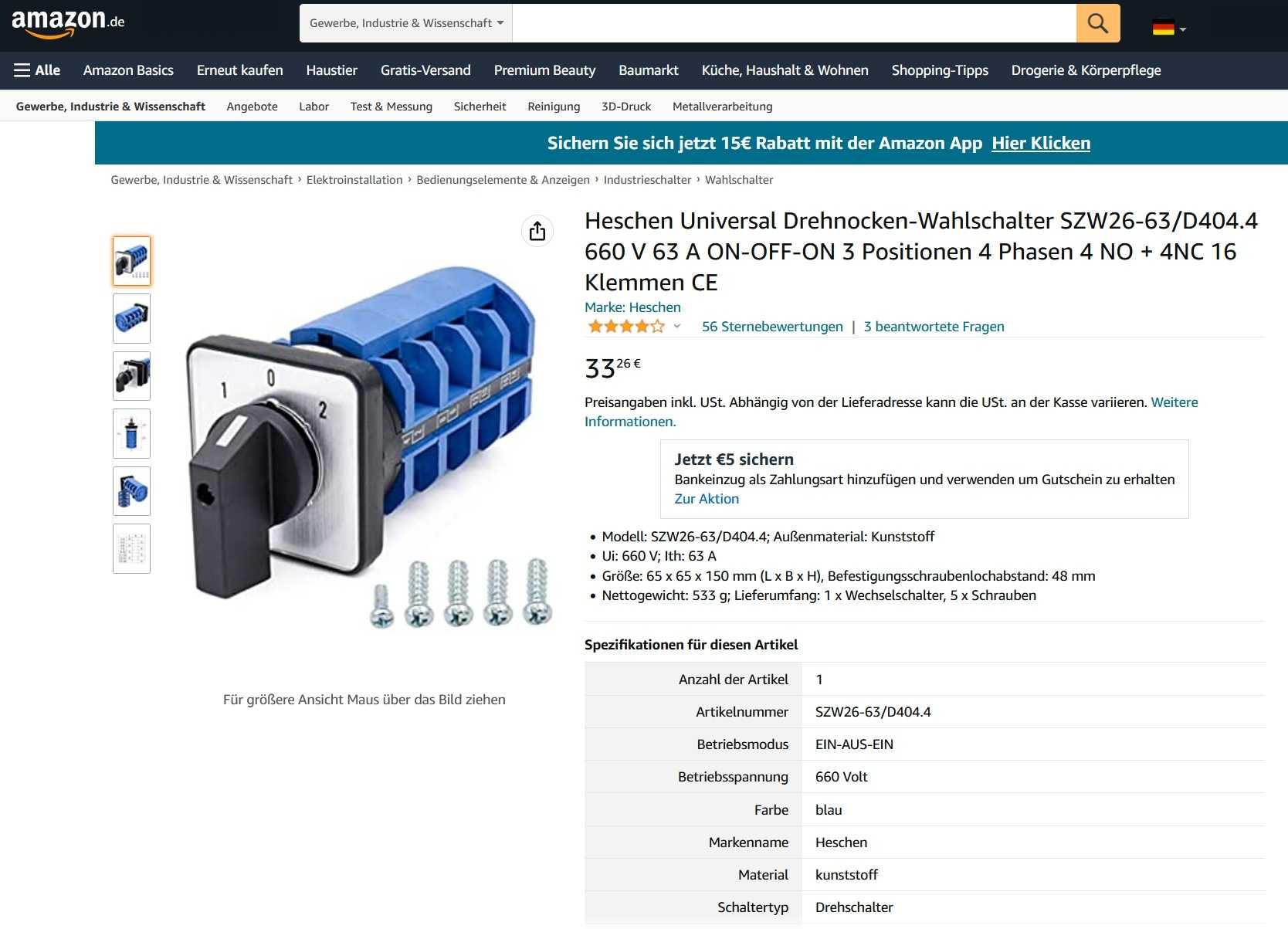

　　这类凸轮式旋转选择开关，在低压配电与设备控制回路里承担着多回路通断切换的核心作用，常见于工业机床的档位切换、小型配电支路的电源选择、生产设备的手动/自动模式切换、电机的正反转与星三角启动回路切换场景，也会在检修电源箱、非标自动化设备的操作面板上作为主控档位选择部件使用，额定电压覆盖660V交流工况，额定电流63A的参数可以直接承载中小功率负载的直接通断，不需要额外搭配中间继电器扩容，在小功率风机、水泵、传送带的直接控制回路里能简化柜体布线，减少回路中间节点的故障点。

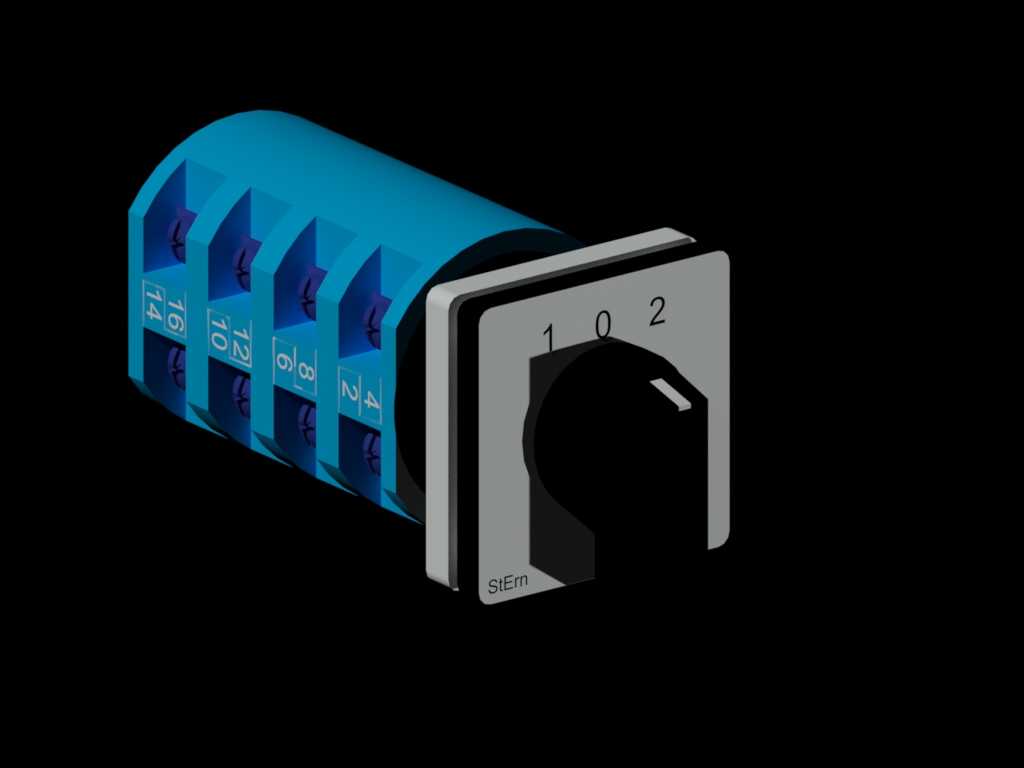

　　从结构设计来看，这款开关采用层叠式的触点模组布局，4组常开加4组常闭的触点配置通过16个接线端子引出，每一层触点模组对应独立的回路通断逻辑，凸轮结构安装在操作转轴上，旋钮转动到不同档位时，凸轮的轮廓会推动对应触点的动触头完成闭合或断开动作，三个档位分别对应ON-OFF-ON的逻辑，也就是中间档位为全回路断开，左右两个档位分别接通不同的触点组合，实现两路独立控制回路的切换，这种结构的优势在于触点通断的同步性好，不会因为操作速度快慢导致触点拉弧时间过长，层叠式的模组设计也方便在同系列产品里增减触点层数，适配不同回路数量的选型需求。

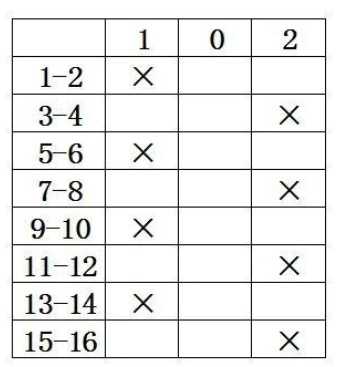

　　安装层面，这款开关采用标准的面板嵌入式安装结构，操作面板的安装开孔尺寸符合通用低压操作件的开孔规范，不需要在柜体面板上定制特殊开孔，接线端子排布在开关本体的后侧，每个端子都对应清晰的回路编号，接线时可以直接对照触点逻辑表完成接线，层叠的触点模组之间设置有绝缘隔层，避免不同回路之间的飞弧短路，操作旋钮的档位带有清晰的定位手感，每个档位切换时都有明确的到位反馈，避免操作人员在现场操作时出现档位误判，旋钮表面的档位标识采用模内成型的工艺，长期使用不会因为摩擦导致标识模糊，适合在车间、户外配电箱等存在摩擦、油污的工况下长期使用。

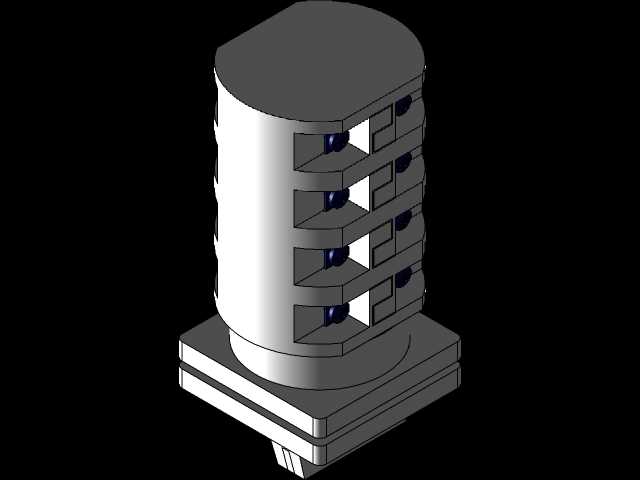

　　建模过程中需要重点关注几个核心尺寸边界：首先是面板安装位的凸台厚度与开孔配合公差，要保证开关嵌入面板后不会出现晃动，同时固定卡扣的压缩量要适配1-3mm厚度的常见柜体面板；其次是后侧接线端子的伸出长度与端子间距，要预留足够的接线操作空间，保证接线后导线的弯曲半径符合规范，不会和柜内其他部件产生干涉；触点层叠部分的外形尺寸要准确还原每一层的阶梯结构，方便设计人员在做柜体布局时核对安装空间，避免和柜内的线槽、导轨、其他元器件产生位置冲突；操作旋钮的旋转角度要和实际档位对应，0档位居中，左右两个档位的旋转角度对称，建模时的旋转限位结构要和实际产品一致，避免出现3D模型里可以超范围旋转的错误，影响后续做装配干涉检查或者操作动画演示的准确性。

　　在实际选型应用中，这类开关的触点带载能力需要和实际回路的负载类型匹配，电阻类负载可以按照额定电流直接选型，电机类感性负载需要降额使用，避免触点接通时的冲击电流烧蚀触点，3D模型的准确还原可以帮助电气设计人员在做柜体三维布线时提前核对安装位置，模拟接线走向，减少现场安装时出现的尺寸不匹配、接线空间不足等问题，也方便非标准设备设计时直接调用模型完成操作面板的布局设计，不用反复测量实物尺寸，提升整体的设计效率。
