PG9塑料电缆密封接头结构设计

　　在电气柜布线、户外机电设备接线、小型电源变压器出线端防护这类场景里，电缆密封接头是出镜率极高的基础连接件，PG9规格的塑料款更是小线径线缆布线的常用选型。日常做设备结构设计时，这类小零件的选型合理性，直接影响整套设备的线缆防护等级、布线规整度，甚至后期运维的拆改效率，很多新手工程师容易忽略这类小零件的安装边界，导致后期现场装配出现线缆拉脱、密封失效、面板干涉等问题。

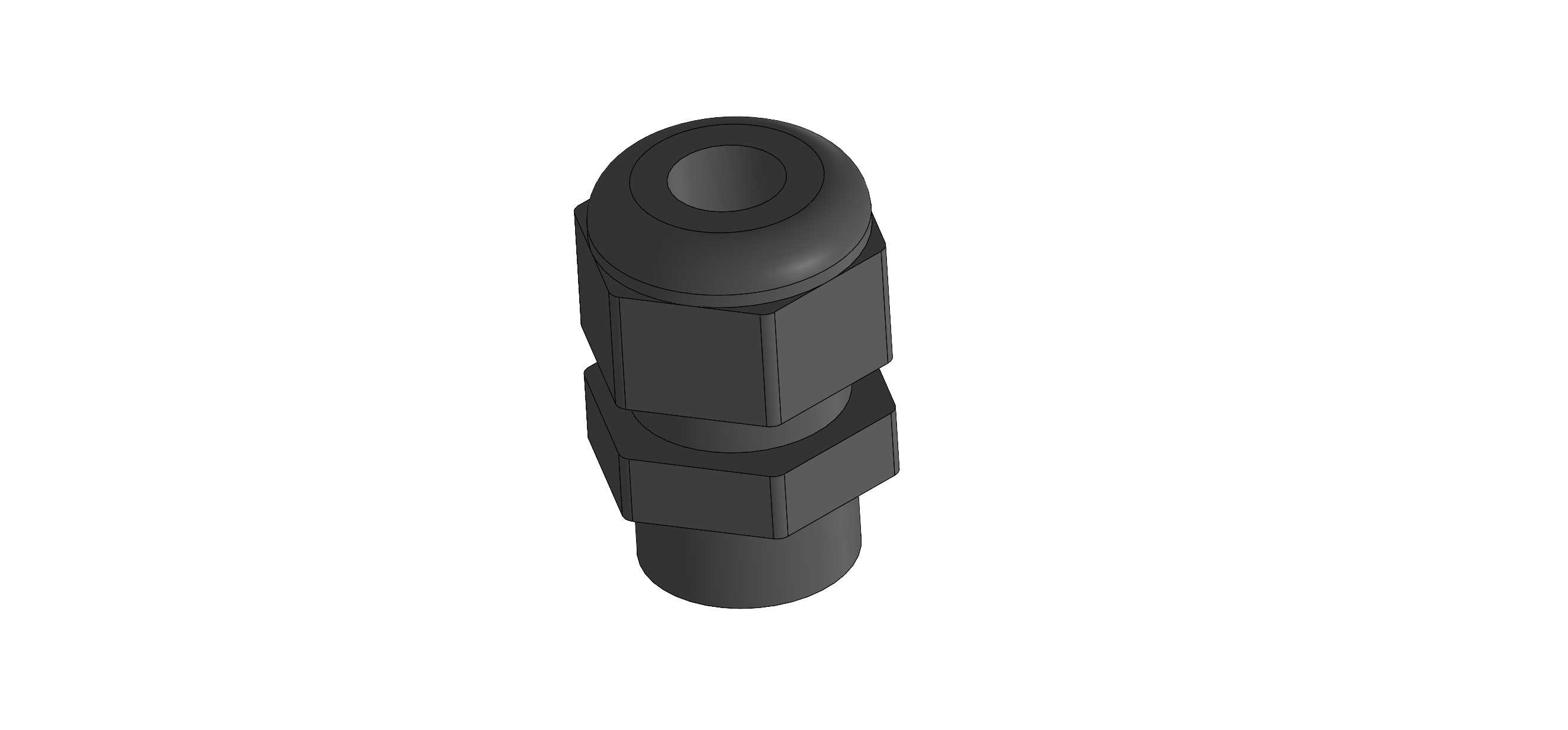

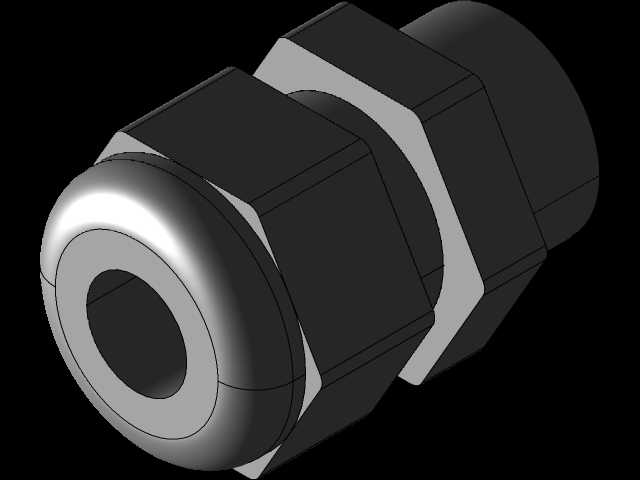

　　这款PG9塑料电缆密封套整体采用六角主体加双锁紧结构的经典构型，主体部分的外六角尺寸是按照标准扳手空间设计的，实际选型时要注意，安装面板上的开孔需要匹配接头的螺纹外径，预留的扳手操作空间不能小于六角对边尺寸加2mm的余量，否则现场装配时扳手无法卡紧，容易出现拧接不到位导致的密封失效问题。接头上下两端的六角锁紧段，分别承担面板固定和线缆抱紧的功能：靠近穿入端的六角段配合锁紧螺母，能把接头牢牢固定在设备面板、变压器壳体的开孔位置，中间的密封胶圈在螺母拧紧时会产生均匀的径向形变，贴合开孔内壁，避免灰尘、水汽顺着开孔缝隙进入设备内部。

　　上端的锁紧压盖采用内锥面结构，和内部的弹性密封环配合，当拧紧压盖时，锥面会挤压密封环向内收缩，均匀抱紧穿过接头的电缆外护套，这个结构的设计核心是保证抱紧力沿线缆圆周均匀分布，不会出现局部应力集中割伤线缆护套的问题，同时能达到IP65级别的防护效果，应对普通户外设备的溅水、粉尘环境完全足够。做三维建模时，这个锥面的角度是关键参数，角度过小会导致拧紧力矩过大，装配时容易拧裂塑料件；角度过大则密封环的形变量不足，无法抱紧线缆，密封和抗拉脱性能都会打折扣，常规设计里这个锥角控制在12度到15度之间，既能保证足够的抱紧力，又不会让装配力矩超出塑料件的承受极限。

　　从实际应用场景来看，这款PG9规格的接头适配的线缆外径通常在4mm到8mm之间，刚好匹配小型电源变压器的次级出线、传感器信号线、低压控制线缆这类常用线径，在小型电控箱、户外LED灯具、小型机电设备的出线端都能通用。设计时特意把接头的过线孔做了圆角过渡处理，避免穿线时尖锐的孔边割伤线缆绝缘层，很多廉价接头为了省料会把孔边做的很锋利，现场穿线时稍不注意就会划破线缆护套，留下短路的安全隐患，这个细节在建模时特意做了R0.5的圆角处理，能有效规避这类问题。

　　安装边界方面，这款接头的螺纹段长度是按照2mm厚的钢板面板设计的，如果是安装在厚度超过3mm的塑料壳体上，需要额外更换加长螺纹的款式，否则会出现螺母无法完全拧入、锁紧力不足的问题。建模时把所有配合面的公差都按照塑料件的成型特性做了预留，塑料件成型后会有一定的收缩率，螺纹配合的间隙预留0.1mm到0.15mm，既能保证拧接顺畅，又不会出现配合过松导致的松动问题。另外接头下端的伸出段长度做了控制，在壳体内壁不会突出过多，避免和壳体内的布线、元器件产生干涉，很多新手在做电控箱布局时，只算面板上的开孔尺寸，忽略接头在壳体内的突出长度，导致后期装配时接头和内部的端子排、线槽顶死，不得不重新扩孔调整位置，耽误项目进度。

　　从材料选型的角度，这类接头通常采用尼龙PA66材质制作，本身具备不错的绝缘性能和耐老化性能，普通工业环境下使用寿命能达到5年以上，密封环采用丁腈橡胶材质，耐普通的油污、弱酸弱碱环境，适配绝大多数工业场景的使用需求。建模时把各个零件的拆分都按照实际注塑生产的工艺做了优化，没有出现倒扣、壁厚不均的问题，主体零件的壁厚控制在2mm左右，既保证足够的结构强度，又不会在注塑时出现缩痕、气泡等成型缺陷。

　　在实际设备运维过程中，这类塑料接头的拆改也很方便，不需要特殊工具，用普通的活动扳手就能拧下压盖，调整线缆位置或者更换线缆，相比金属接头重量更轻、成本更低，同时绝缘性能更好，在低压电气设备里的应用比金属接头更广泛。做结构设计选型时，除了核对线缆外径、安装开孔尺寸，还要注意使用环境的温度范围，普通尼龙材质的适用温度在-20℃到80℃之间，如果是在高温设备附近使用，需要更换耐高温的材质，避免塑料件老化变脆失去密封效果。
