网格开放式布线用梯式电缆桥架结构

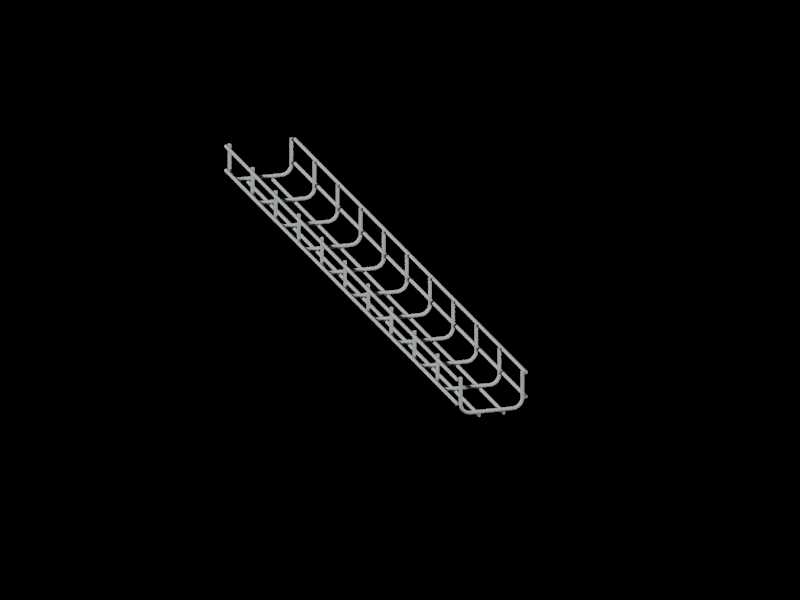

　　从结构设计逻辑来看，这款桥架没有采用传统梯式桥架的厚重侧边型材，而是用圆金属丝弯折成连续的波浪形侧边，每一个弯折弧度都对应底部一根横向支撑筋的焊接点位，焊接点位均匀分布在桥架两侧，避免了应力集中导致的结构变形，同时相比板材冲压成型的桥架，整体重量降低了近四成，在高空吊装作业时能减少支吊架的承重负荷，也方便施工人员单人搬运长段桥架进行拼接安装。在实际安装边界上，这类直段桥架的端部预留了拼接对接的结构余量，多段桥架拼接时不需要额外的转接连接件，直接通过侧边的卡扣或者绑带就能完成固定，安装效率比传统槽式桥架提升不少；桥架的网格间隙经过尺寸校核，既可以保证小直径的控制线缆不会从网格缝隙中脱落，也能让施工人员在任意位置引出分支线缆，不需要提前在桥架本体上开孔，适配现场施工时灵活调整布线走向的需求。在工业厂房配电、数据中心机房布线、大型商超电气改造这类需要大量敷设低压控制线缆、动力线缆的场景里，开放式网格桥架的应用占比逐年提升，不同于传统封闭式槽盒的密闭设计，这类镂空结构的桥架在散热、减重、线缆灵活出线方面有天然优势。这款梯式网格桥架采用连续弯折的金属丝焊接成型，整体为长条形直段结构，两侧的侧边采用连续U型弯折的金属筋作为支撑骨架，底部由横向排布的金属丝与侧边骨架焊接固定，形成连续的网格承载面，既可以托住各类直径的电缆，也不会因为完全封闭导致线缆运行产生的热量积聚。

　　从功能特性上看，全镂空的结构让运维人员可以直观看到每一根线缆的敷设路径和老化状态，日常巡检时不需要拆开桥架盖板就能排查线缆故障，在数据中心这类需要频繁调整线缆路由的场景里，网格桥架的开放式结构还能配合绑带、理线夹快速完成线缆整理，避免线缆杂乱堆叠影响散热。设计过程中充分考虑了不同场景的安装适配性，桥架的侧边高度经过优化，既可以满足常规多排电缆堆叠敷设的承载高度要求，也不会因为侧边过高导致线缆敷设时操作空间不足，底部的横向支撑筋间距经过力学计算，在敷设满额定载荷的电缆时，支撑筋的挠度变形量控制在允许范围内，不会出现中间下垂导致的线缆受力不均问题。

　　在化工车间、潮湿环境的布线场景里，这种全金属焊接的网格桥架没有封闭的积灰积水空间，不容易积聚腐蚀性粉尘或者凝露水，相比封闭式槽盒能减少桥架内部的腐蚀风险，延长整体布线系统的使用寿命；同时镂空结构不会阻挡消防喷淋的水流，一旦发生火情，喷淋水可以直接穿过桥架作用到线缆上，提升消防系统的有效性。不同于部分网格桥架采用的拼接式侧边结构，这款桥架的侧边是整根金属丝连续弯折成型，没有额外的拼接焊点，整体结构的一致性更好，在长距离吊装敷设时，整体的直线度更容易保证，不会出现多段拼接导致的侧边错位问题。

　　在和支吊架配合安装时，桥架的网格结构可以适配不同间距的吊装点位，不需要在桥架上额外打孔固定，直接用通用的桥架卡扣就能将桥架固定在横担上，适配市面上绝大多数标准规格的电缆桥架支吊架系统，减少现场安装时的配件定制成本。对于三维建模从业者来说，这类桥架的建模重点在于侧边连续弯折特征的参数化控制，以及底部横向支撑筋的阵列排布，建模时需要注意焊接点位的对齐关系，保证每一根横向支撑筋都和侧边的弯折点位准确对应，还原真实产品的结构受力逻辑；在进行布线装配仿真时，镂空的网格结构也能更直观地模拟线缆的敷设路径，检查线缆和桥架之间的干涉问题，相比简化的实体桥架模型，网格结构的模型在进行施工模拟时能更准确地反映现场安装的实际情况。
