5mm间距2针PCB接线螺丝端子结构

　　在低压电控板、小型电源模块、工控信号转接板的PCB布线环节里，板载接线端子是实现板内电路与外部线束可靠连接的核心衔接部件，这款5mm间距2针螺丝锁紧式PCB端子，就是针对小电流回路的板端接线需求开发的连接件。从实际选型应用来看，这类端子常出现在小功率开关电源的输入输出接线端、工控IO信号转接板的外接信号端口、小型家电控制板的电源接线位，以及学生电子竞赛、原型验证板的外接接线点位，适配22-16AWG的单股或多股铜芯导线，单回路额定载流能力覆盖常规小功率信号与低压供电场景，避免了导线直接焊接在PCB焊盘上易扯断、拆改不便的问题。

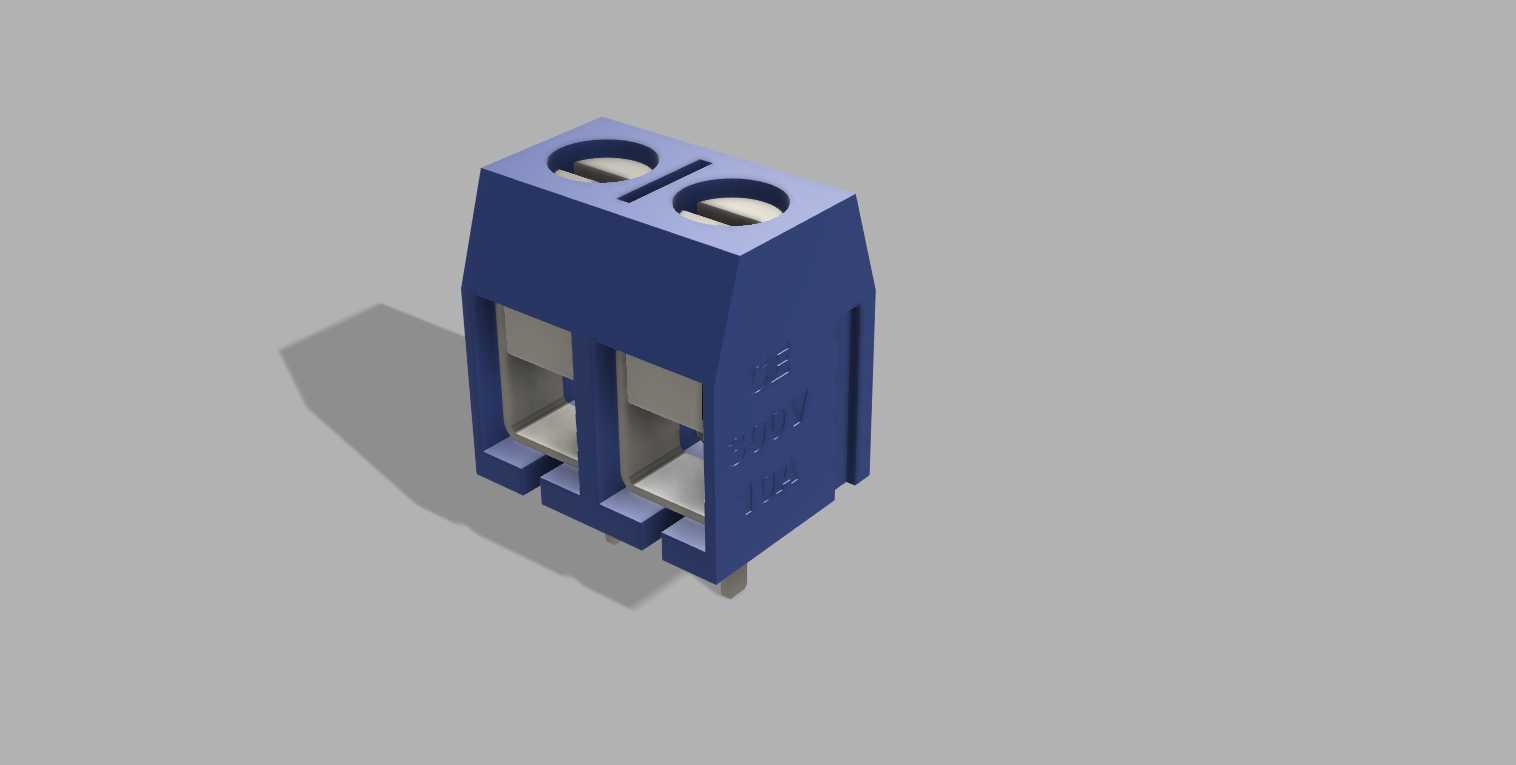

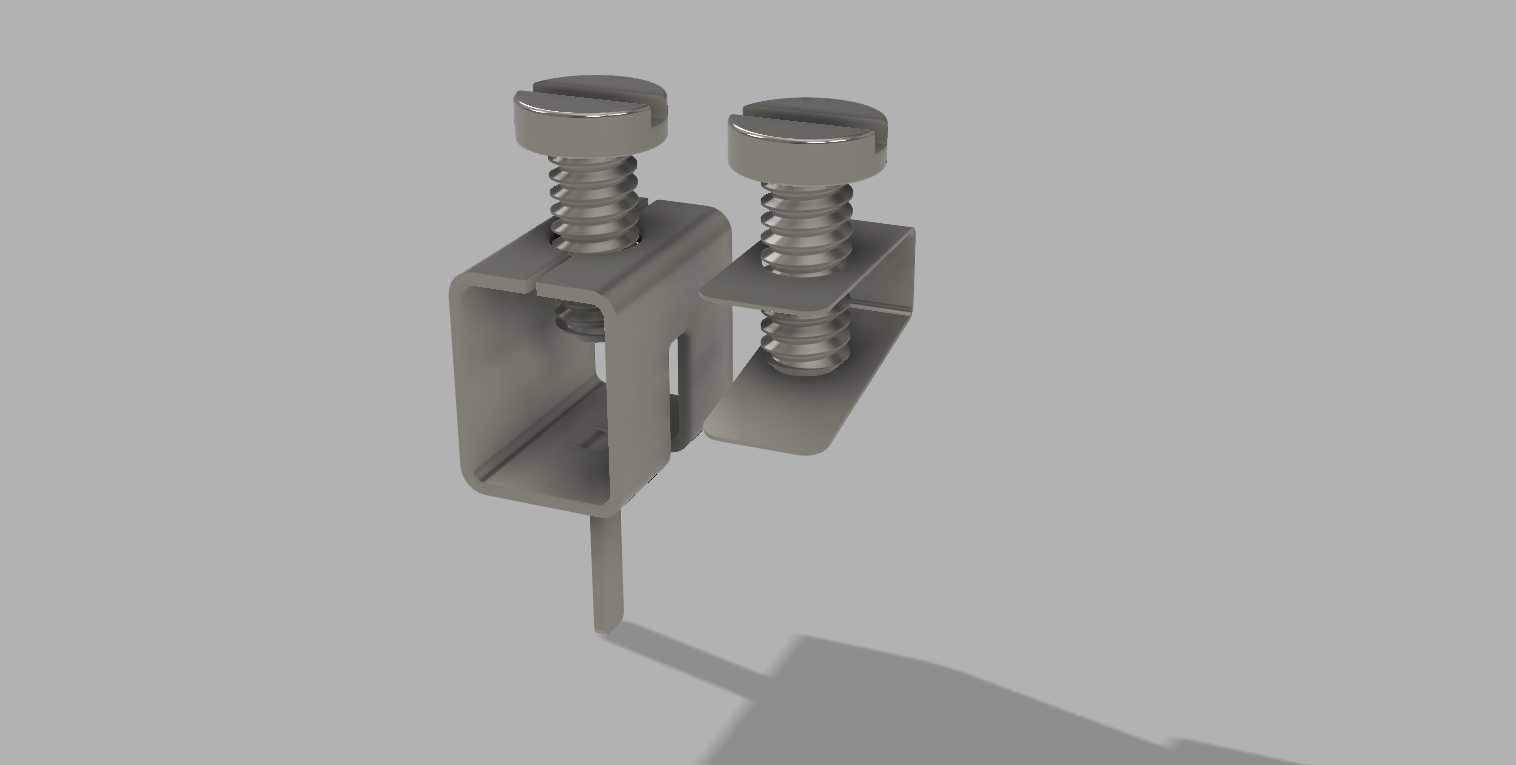

　　从结构设计逻辑来看，这款端子采用了两针独立隔离的腔体结构，相邻接线位之间设置绝缘隔栏，5mm的针距既满足了低压场景下的电气间隙要求，也不会过多占用PCB板上的布线空间，适配常规洞洞板、定制PCB的焊盘孔位排布。端子的塑壳采用耐温绝缘工程塑料注塑成型，能够耐受波峰焊、回流焊过程中的短时高温，不会出现焊接受热变形、引脚移位的问题，塑壳表面预留的型号标识凹槽，也方便生产过程中的物料核对与安装方向识别。锁紧螺丝采用标准十字槽结构，适配常规螺丝刀操作，螺丝底部设置压片结构，锁紧导线时不会因为螺丝端面直接挤压线芯造成线芯断裂，同时能增大与导线的接触面积，降低接触电阻，避免长期通电过程中出现接头发热的问题。

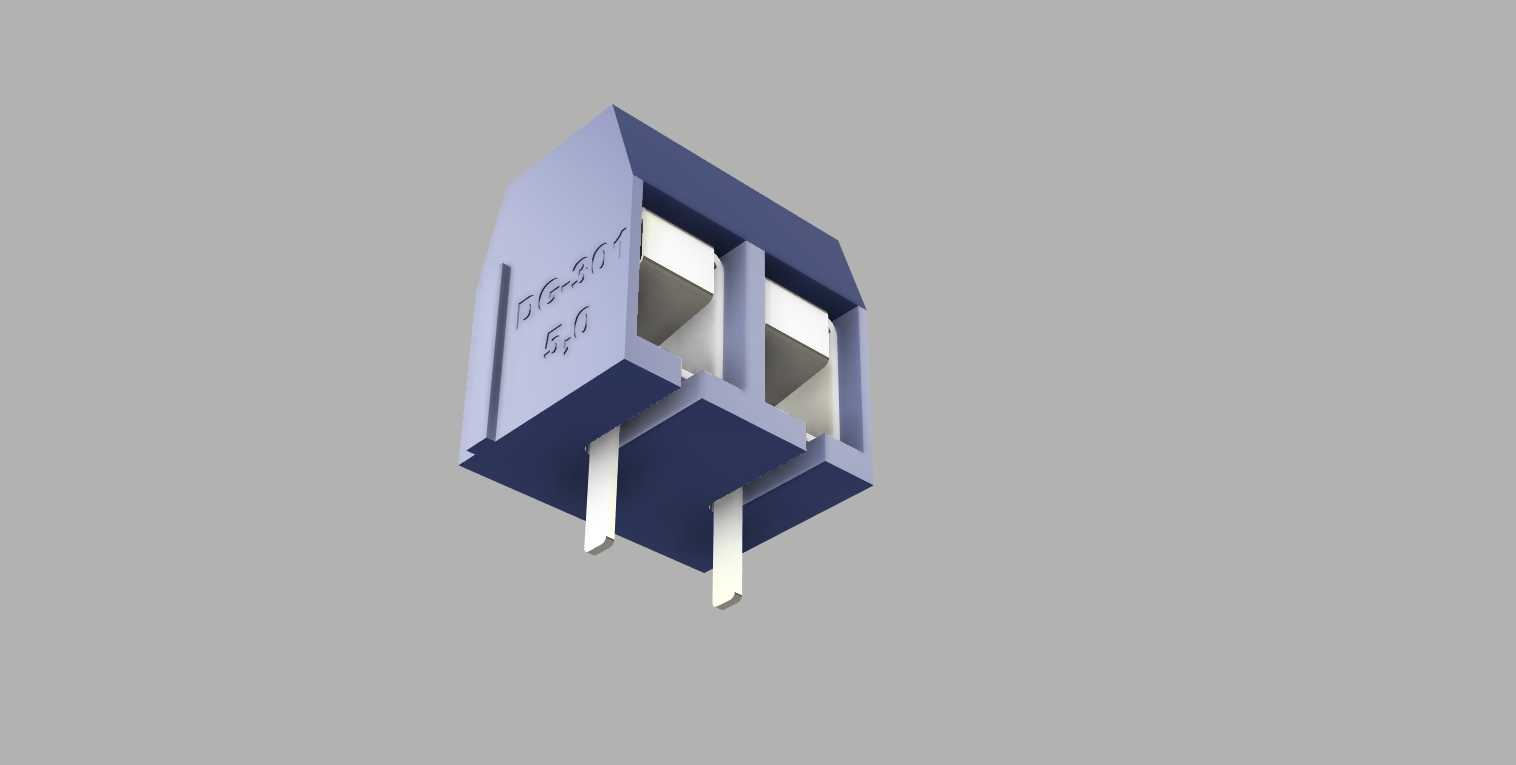

　　从安装边界尺寸来看，这款端子的直插引脚采用标准方形截面，引脚长度适配1.6mm标准厚度PCB的波峰焊工艺要求，插装后引脚伸出PCB背面的长度控制在1.5-2mm区间，既保证焊锡能够充分浸润引脚形成可靠焊点，也不会因为引脚过长造成背面焊点与其他元器件干涉。端子整体的塑壳高度控制在常规板载元器件的高度范围内，安装后不会与周边的电容、接插件等元器件产生空间干涉，塑壳底部设置的定位凸点，能够在插装时卡入PCB上对应的定位孔，避免过焊时端子出现偏移、歪斜的问题。

　　在实际建模还原过程中，需要重点关注几个关键尺寸的公差匹配：一是两个插针的中心距必须严格控制在5mm±0.1mm范围内，否则会出现插装时孔位不对、强行插装造成塑壳开裂的问题；二是接线腔体的内部尺寸要匹配对应线径的导线接入空间，螺丝的行程要保证能够充分压紧最大适配线径的导线，同时不会出现螺丝旋出脱落的问题；三是塑壳的脱模斜度要符合注塑工艺要求，棱角处的圆角过渡既要满足注塑生产的流动性要求，也不能影响相邻端子之间的绝缘隔离性能。另外，引脚与塑壳的结合位置需要做防松结构设计，避免在接线拧螺丝的过程中引脚出现转动、被拔出塑壳的问题，保证接线操作时的结构稳定性。

　　这类端子在实际使用中，相比弹片式按压端子，螺丝锁紧的结构抗振动性能更好，在存在小幅振动的设备场景下，不会出现导线松脱、接触不良的问题，同时反复接线拆线的寿命更长，适合需要经常调整接线、维护频次较高的设备场景。在PCB封装设计时，除了对应引脚的焊盘尺寸，还需要预留出接线操作的空间，也就是端子塑壳前方要留出足够的螺丝刀操作空间，避免周边元器件过高挡住螺丝孔位，造成接线操作不便。
