工业换热用方形冷却塔结构三维设计

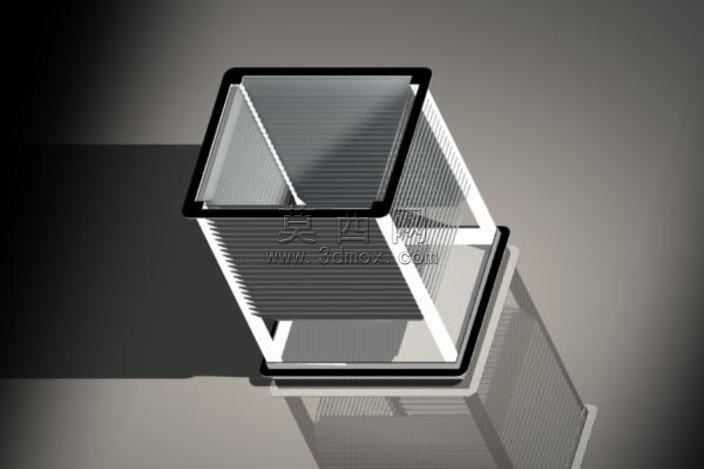

本作品为工业冷却场景使用的方形冷却塔三维结构设计，采用Pro/Engineer Wildfire5.0完成全参数化建模与渲染输出，整体采用规整的立方体外廓搭配分层嵌套的结构布局，在三维建模过程中严格遵循工业冷却塔的实际功能逻辑进行结构拆分，将整体模型划分为外框支撑结构、内部散热填料层、上下端导流腔体三个核心功能模块，每个模块的尺寸比例均参考同规格工业冷却塔的实际设计参数进行设定，保证结构比例符合真实工程应用要求。建模阶段优先采用实体拉伸、壳单元抽壳、阵列特征等参数化建模命令完成基础结构搭建，对于内部密集排布的散热填料层，采用线性阵列结合尺寸驱动的方式完成百页式散热片的排布，既保证了散热片间距的均匀一致性，也为后续参数调整预留了修改空间，外框的边角防护结构采用圆角过渡处理，还原真实设备的包边防护设计，避免尖锐边角的安全隐患。材质与渲染环节针对不同结构部件匹配对应的工业材质属性，外框支撑结构赋予哑光黑色工程塑料材质，模拟实际设备的玻璃钢防护外壳质感，内部散热片赋予浅灰色金属哑光材质，还原PVC散热填料或金属散热翅片的视觉效果，上下导流腔体采用半透明磨砂玻璃材质进行区分，清晰展示内部流体流通的腔体空间，渲染阶段采用三点布光方案，主光源从侧上方45度角投射，突出模型的层叠结构层次，辅助光源补全暗部细节，环境光采用低饱和度灰色背景，弱化无关元素对结构展示的干扰，最终渲染图清晰呈现出冷却塔的分层嵌套结构特征。设计思路上围绕冷却塔的核心散热功能进行结构优化，方形外廓设计相比传统圆形冷却塔更便于多台设备拼接布置，提升工业场地的空间利用率，内部倾斜设置的导流隔板可引导冷却介质与空气形成错流接触，提升热交换效率，分层式的填料层结构可根据散热需求灵活调整填料层数，适配不同冷却功率的使用场景，整体模型无冗余几何特征，所有结构均服务于冷却散热的核心功能，可作为工业换热系统设计、冷却塔结构教学演示的参考三维素材。
