150L-20Bar锅炉省煤器换热组件三维设计

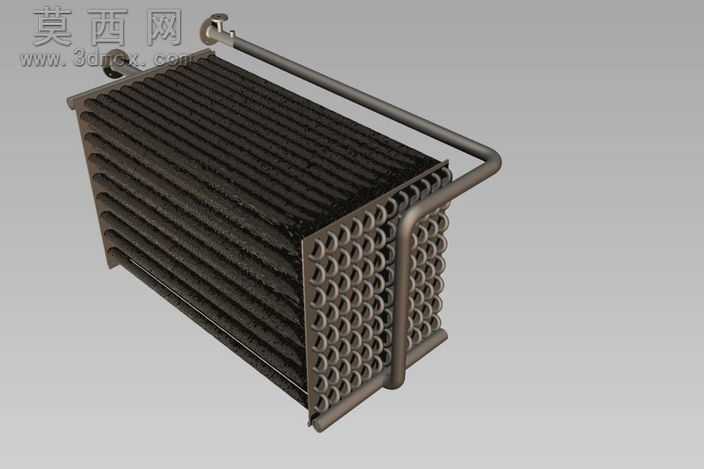

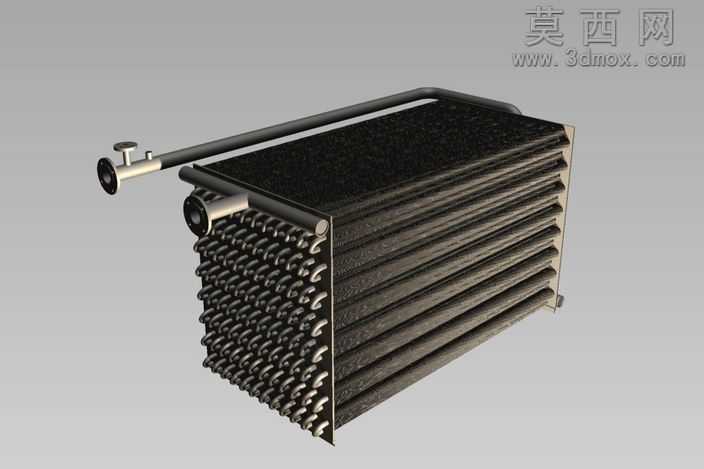

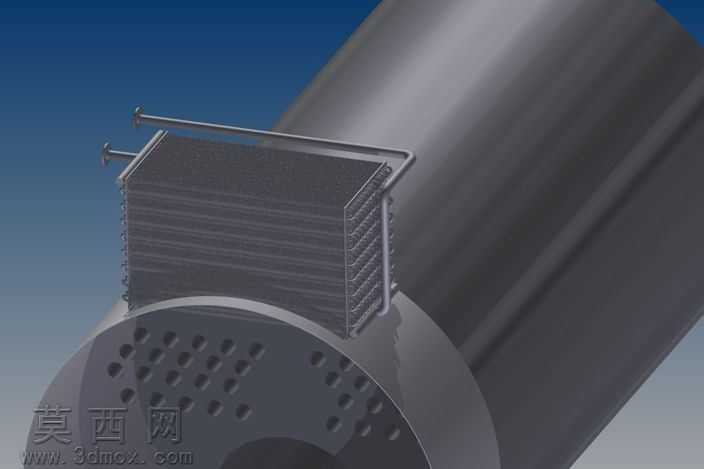

本作品为150L-20Bar参数规格的锅炉省煤器三维建模作品，建模过程严格遵循承压换热设备的设计规范，完整还原了省煤器的核心结构与功能特征。建模阶段首先依据锅炉省煤器的换热原理搭建整体框架，主体采用错列排布的翅片换热管组结构，每一根换热管的管径、管间距、翅片间距都经过参数化校准，确保模型结构符合20Bar工作压力下的承压设计要求，进出水集管的弯折角度、连接位置完全匹配工业省煤器的实际管路走向，管板与换热管的连接部位做了精细化的结构处理，还原了焊接装配的衔接特征。材质渲染阶段针对不同部件做了差异化的材质表现，换热翅片组采用带有氧化质感的深色金属材质，还原铸铁或碳钢换热片长期接触高温烟气的表面质感，进出水管路采用哑光金属材质，清晰区分管路与换热主体的结构边界，管板部位的管孔做了阵列化的细节处理，每一个管孔的边缘都做了符合工艺要求的倒角表现，避免模型出现生硬的直角结构。结构设计上完整呈现了省煤器的工作逻辑，高温烟气横向冲刷错列排布的翅片管组，管内流动的锅炉给水通过管壁与翅片吸收烟气余热，模型的整体长宽高比例、管路延伸长度都参考同规格工业省煤器的实际尺寸做了等比例缩放，既保证了三维展示的直观性，也完整保留了设备的结构辨识度。渲染过程采用中性灰色背景配合柔和的侧方打光，清晰展现换热管组的层叠结构、管路的弯折走向以及管板的阵列孔特征，避免光影过重掩盖结构细节，同时通过材质的明暗差异区分不同功能部件，让观看者能够快速理解省煤器的装配关系与工作原理，整个模型没有冗余的结构设计，每一处细节都服务于省煤器的换热功能与承压属性，完整呈现了工业锅炉尾部换热设备的典型结构特征。
