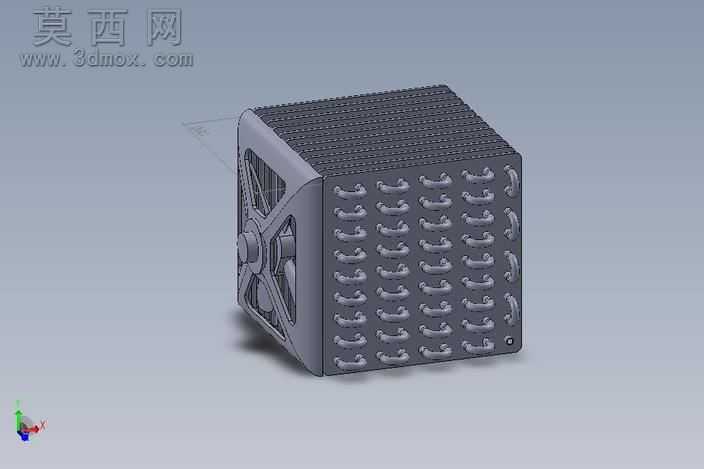

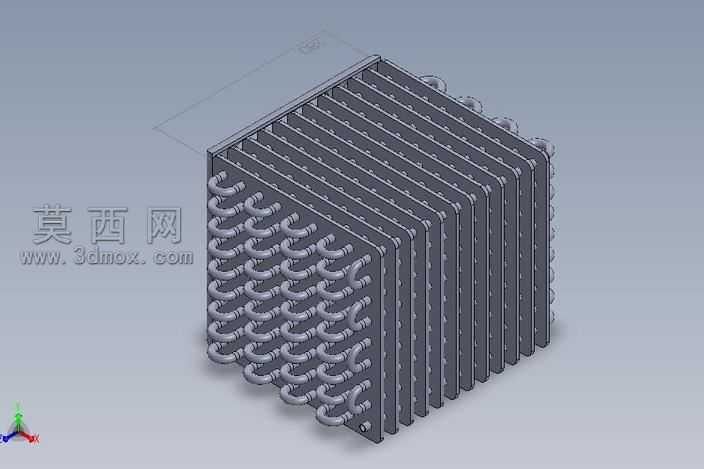

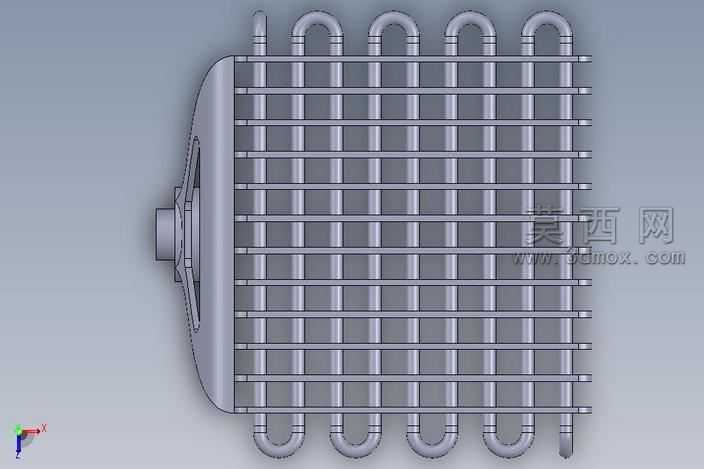

本作品为带配套风机的管栅式换热装置三维建模成果,建模过程中依托参数化三维设计软件完成全结构1:1比例还原,首先从核心换热主体的框架结构入手,先绘制单侧的风机安装基座轮廓,通过拉伸、切除特征完成基座上的风机定位卡槽、连接孔位的细节构建,保证风机安装位的同轴度与装配公差符合常规机械装配要求。随后进行换热管栅部分的建模,先绘制单根横向换热管的截面轮廓,通过扫描特征生成单根管路实体,再按照等间距阵列规则完成多排横向管路的排布,之后构建顶部与底部的U型弯管结构,通过管路拼接、布尔合并操作将所有横向管路与U型弯管连通为完整的换热介质流道,保证流道内壁光滑无错位,避免介质流动出现阻滞。在管栅的固定结构部分,建模时在每排横向管路的对应位置添加了定位卡箍结构,通过线性阵列完成所有卡箍的排布,将整组换热管栅牢固固定在侧边的安装立板上,立板与风机基座通过一体化拉伸成型,保证整体结构的连接强度。材质渲染阶段,为换热管路与主体框架赋予哑光银灰色金属材质,模拟铝合金或钢制换热构件的真实质感,为风机的扇叶部分赋予深色工程塑料材质,为连接密封部位赋予橡胶类哑光深色材质,通过调整材质的粗糙度、反光度参数,让整体模型的渲染效果贴近工业实物的视觉表现。结构设计上,该装置将轴流风机与管栅式换热芯体整合为一体,风机直吹管栅区域可以大幅提升换热表面的空气流速,强化对流换热效率,U型弯管的排布方式让换热介质在流道内形成多回程流动,延长介质的换热路径,充分与流经的空气完成热量交换,整体结构紧凑无冗余部件,安装固定点位预留合理,可直接用于换热系统的装配验证、结构展示或相关散热方案的效果演示。建模过程中对所有管路的连接位置做了圆角过渡处理,既避免了应力集中问题,也让模型的视觉效果更流畅自然,同时对所有配合面做了公差校验,保证各部件之间不存在干涉问题,符合机械设计的常规规范。
- 全部评论(0)
- 模板大小 3.25 MB
- 售价 10金币
- 浏览次数
- 系统要求 STEP/IGES,效果图,其它,
- 软件分类 换热器
