多款式市政道路照明路灯三维结构设计

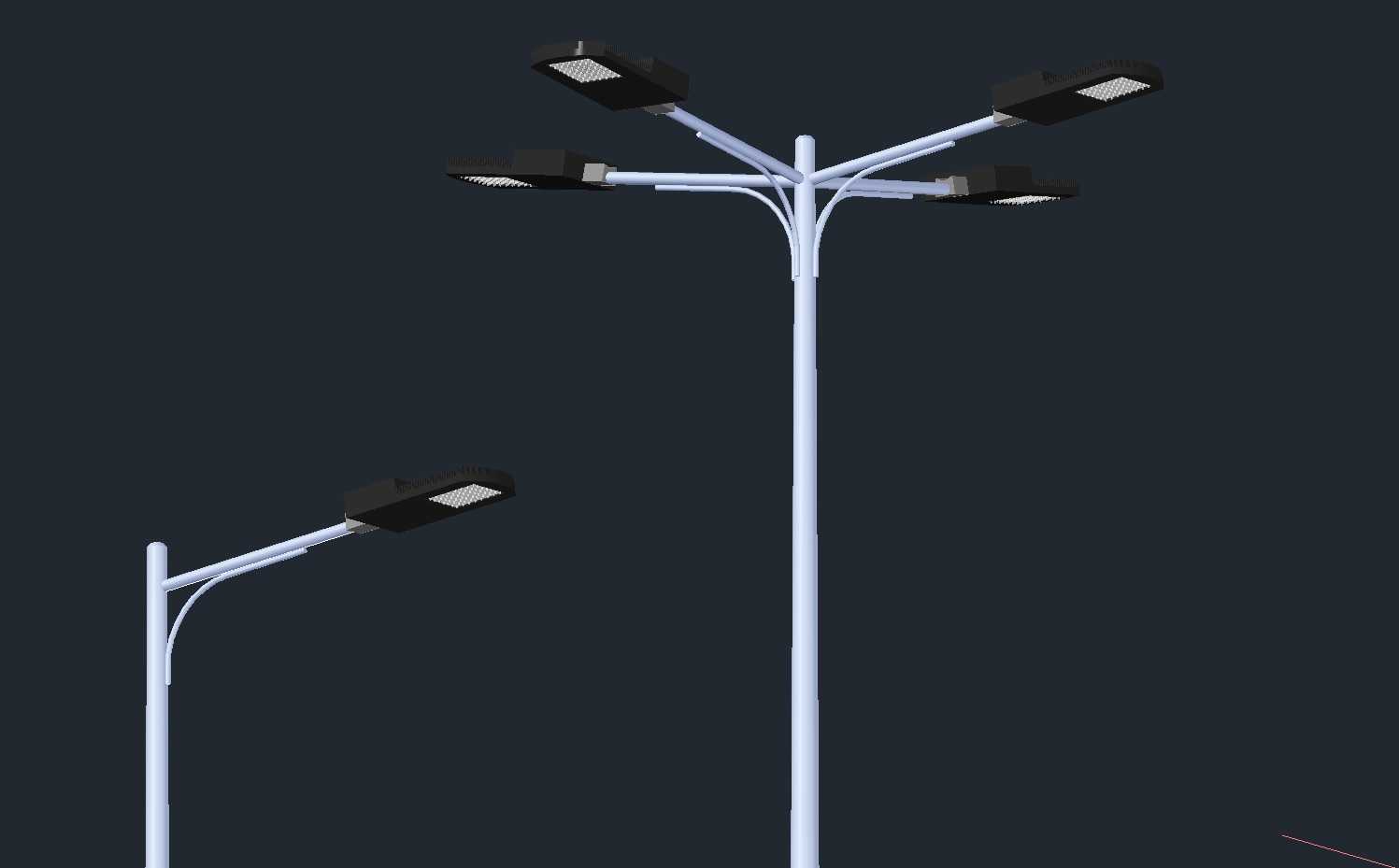

　　本次呈现的两款路灯结构，分别对应不同市政道路场景的照明需求，单臂款路灯适配城市次干道、支路、园区内部道路的单侧布灯场景，多臂组合款则适配城市主干道、十字路口、环岛等需要大范围均匀照明的区域，两款结构均围绕户外长期服役的可靠性、安装维护便捷性、照明覆盖合理性展开设计。从结构组成来看，两款路灯均包含下部预埋固定段、主灯杆、挑臂、灯头安装座、LED灯头组件几个核心部分，单臂款灯杆采用等径圆柱钢管主体，靠近顶部位置做平滑弧形弯臂过渡，弯臂与主杆采用满焊连接，焊缝处做圆弧打磨处理，避免应力集中同时降低户外风阻，弯臂末端预留标准灯头安装法兰，法兰面设置三个均布的M10安装螺孔，可适配常规功率的LED道路灯头，安装后灯头投射角度可通过法兰处的调节垫片在0-15度范围内微调，满足不同路宽下的配光需求。多臂款灯杆采用变径圆柱结构，底部直径大于上部，提升整体抗倾覆能力，顶部设置四层对称分布的水平挑臂，每层挑臂长度根据覆盖范围做差异化设计，最上层挑臂长度最长，对应最远车道的照明覆盖，下层挑臂长度依次递减，避免不同灯头的配光出现过度重叠或暗区，每个挑臂与主杆的连接位置均设置加强筋板，筋板采用三角形结构，焊接后可大幅提升挑臂的承重能力与抗风振性能，避免长期户外使用后挑臂出现下垂变形。

　　从安装边界来看，单臂款灯杆整体高度适配6-8米的常规安装需求，底部法兰盘采用300mm边长的正方形钢板，厚度12mm，设置四个均布的M20地脚螺栓安装孔，配套的地脚螺栓预埋深度不低于1200mm，混凝土基础尺寸不小于6006001000mm，可抵御12级以下的正面风压；多臂款灯杆整体高度适配10-12米的主干道安装需求，底部法兰盘采用500mm边长的正方形钢板，厚度16mm，设置六个均布的M24地脚螺栓安装孔，地脚螺栓预埋深度不低于1800mm，混凝土基础尺寸不小于100010001500mm，满足大跨度多灯头的承重与抗风要求。

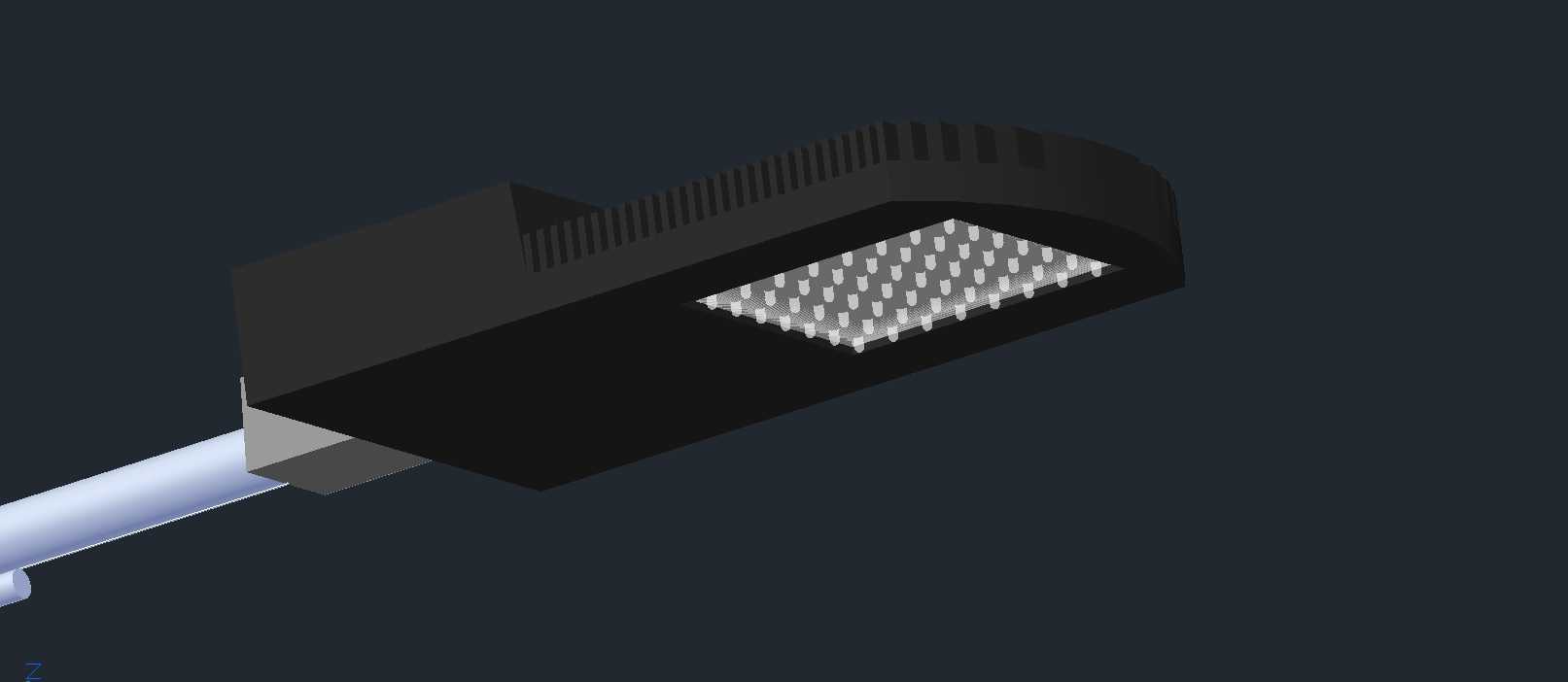

　　设计过程中充分考虑了户外使用的环境适应性，灯杆整体采用热镀锌后喷塑的表面处理工艺，镀锌层厚度不低于85μm，喷塑层厚度不低于60μm，可有效抵御雨水、紫外线、工业废气的腐蚀，设计使用寿命不低于20年；灯杆下部距离地面500mm位置预留检修口，检修口尺寸为150*300mm，内置接线端子排与熔断器安装位，检修口盖板采用防盗螺栓固定，避免非专业人员随意开启；所有挑臂与主杆的内部均预留穿线孔，线缆从内部穿行，避免外露老化，提升使用安全性。灯头部分采用模块化LED光源设计，每个灯头的散热壳体采用压铸铝一体成型，表面设置散热鳍片，可将LED工作时产生的热量快速导出，保证光源长期工作的光衰控制在合理范围内，灯头面罩采用钢化玻璃，透光率不低于92%，同时具备抗冲击能力，可抵御日常飞石、冰雹的冲击；灯头与挑臂的连接采用万向调节结构，安装时可根据道路的实际走向、布灯位置调整投射角度，保证路面的照明均匀度达到市政道路照明标准的要求，避免出现斑马纹、局部暗区等问题。

　　在结构校核阶段，针对两款灯杆分别做了有限元静力学分析与风载模拟，单臂款在12级风压下杆顶最大位移量不超过杆高的1/200，多臂款在10级风压下各挑臂末端最大位移量不超过挑臂长度的1/150，焊缝位置最大应力均低于钢材的许用应力值，满足户外长期使用的结构强度要求；同时针对灯杆的固有频率做了模态分析，避免与常见的户外风振频率产生共振，降低长期振动导致的焊缝开裂、螺栓松动风险。两款结构的模块化设计也为后期维护提供了便利，灯头、挑臂均采用标准法兰连接，若单个部件出现损坏，可直接在现场更换对应模块，无需整体更换灯杆，大幅降低后期运维成本；灯杆底部的法兰连接结构也可适配不同的基础施工条件，若旧路改造更换灯杆，可在原有基础满足承重要求的前提下直接适配安装，减少基础施工的工程量。
