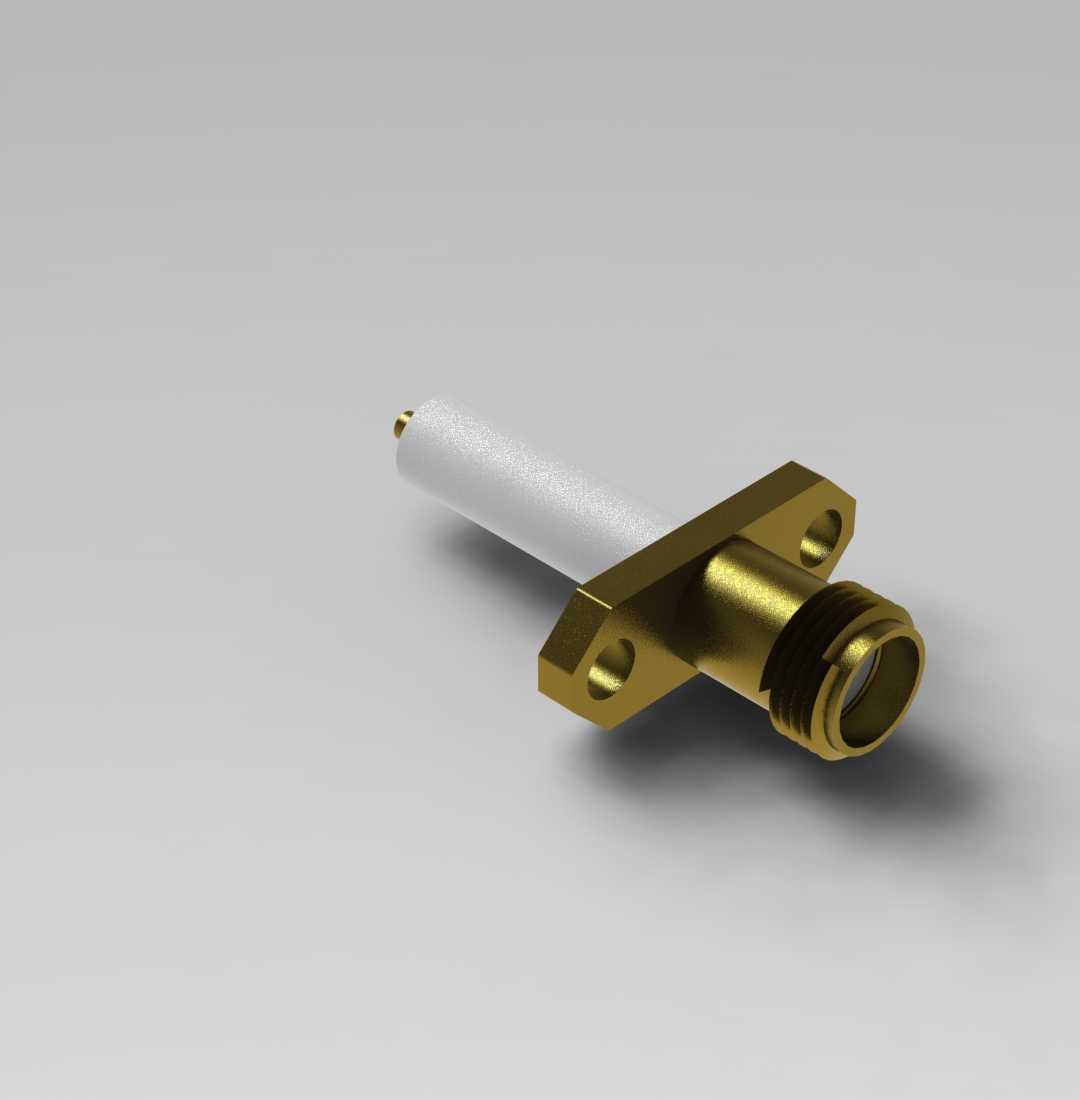

两孔法兰安装式SMA射频同轴连接座结构

　　在射频通信设备、微波测试仪器、高频信号传输链路的结构搭建环节，面板安装型射频连接座是实现设备内外信号稳定导通的核心转接部件，本次涉及的两孔法兰式SMA连接座，正是针对小空间面板固定场景开发的标准接口构件。这类连接座的核心应用场景覆盖通信基站射频前端面板、工业无线测控设备壳体、实验室高频测试工装、嵌入式射频模块安装板等需要将射频接口外露在设备面板的位置，区别于螺纹锁紧式的穿墙SMA接头，两孔法兰固定的形式不需要在面板背面预留螺母锁紧的操作空间，仅需从面板正面通过两颗紧固件即可完成固定，在内部走线密集、操作空间局促的紧凑型设备内部有极高的适配性。

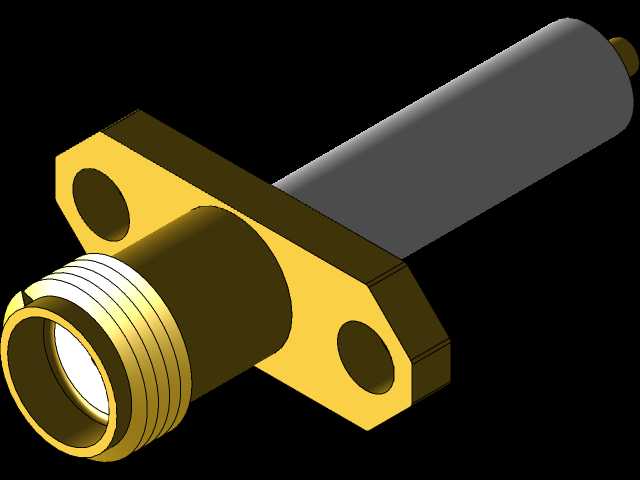

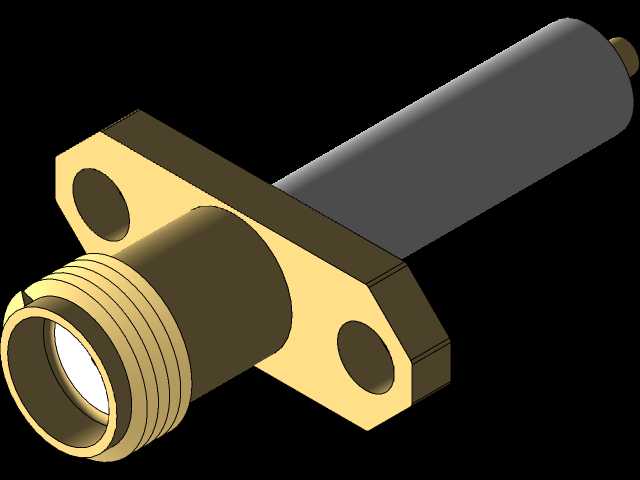

　　从实际功能层面看，这款连接座承担着射频信号从设备内部电路板到外部同轴电缆的低损耗转接作用，接口端采用标准SMA外螺纹内孔结构，可匹配市面上所有标准SMA公头连接器，适配DC到18GHz频段的信号传输需求，接触件采用镀金工艺降低接触电阻与高频信号损耗，介质支撑部分采用低介电常数的聚四氟乙烯材质，既保证内导体的同轴定位精度，也能减少高频信号的介质损耗。设计层面上，这款连接座的法兰盘采用菱形切边结构，相比圆形法兰能在同等安装强度下缩小占用的面板面积，两个安装孔的中心距严格遵循SMA法兰安装的通用行业规范，可直接适配现有标准面板开孔尺寸，不需要额外调整安装孔位。

　　内导体延伸端采用插针结构，可直接与设备内部的微带线、半刚电缆或者射频模块输出端进行焊接连接，延伸段的长度经过精确计算，既保证焊接操作有足够的操作空间，也不会因为内导体过长导致特性阻抗偏移，影响信号驻波比。从安装边界尺寸来看，法兰盘的厚度控制在1.5mm，适配0.8mm到3mm厚度范围的设备面板，面板开孔仅需要开出对应连接座主体外径的穿入孔以及两个定位螺丝孔即可，不需要加工复杂的沉台结构，降低面板加工的工艺难度。连接座的主体外壳采用黄铜镀金工艺，既保证足够的结构强度，也具备良好的抗腐蚀能力，适配工业环境下的长期使用需求，法兰盘与主体外壳为一体化加工结构，避免拼接结构带来的装配间隙导致的信号泄漏问题。在实际选型使用过程中，这类两孔法兰SMA座需要重点关注内导体的伸出长度与内部电路板的匹配度，若内部采用半刚电缆连接，需要根据电缆的走线弯折半径确认内导体的焊接位置，避免电缆弯折后与周边器件产生干涉；若直接焊接在微带板上，需要确认内导体伸出长度刚好抵达微带线的焊盘位置，过长会导致焊接后内导体歪斜影响阻抗匹配，过短则会出现焊接虚接的问题。另外法兰安装时需要在法兰与面板之间加装薄铜箔垫片，既可以填充面板与法兰之间的微小间隙，提升接地性能，也能防止长期使用后紧固件松动导致连接座移位。

　　这款连接座的结构设计充分考虑了批量装配的工艺性，所有棱角位置都做了微小的倒角处理，避免装配过程中划伤操作人员或者损坏线缆绝缘层，接口端的螺纹精度满足通用互换要求，不需要额外选配专用的连接配件，可直接与现有标准SMA线缆组件适配。在高频信号传输场景下，这类法兰安装座的接地连续性直接影响信号传输质量，因此设计时法兰盘的安装面平面度控制在0.05mm以内，保证安装后与设备面板的金属接地面充分贴合，减少信号反射与对外电磁辐射。对于结构设计人员来说，在进行面板布局时，需要注意两个SMA连接座之间的中心距不小于12mm，避免相邻接头的法兰盘出现干涉，同时给外部线缆的接头锁紧预留足够的扳手操作空间，若面板上需要密集布置多个SMA接口，可优先选用这类菱形法兰结构，相比方形法兰能进一步压缩相邻接口的间距，提升面板的空间利用率。
