KW7型3A250VAC带滚轮微动开关结构

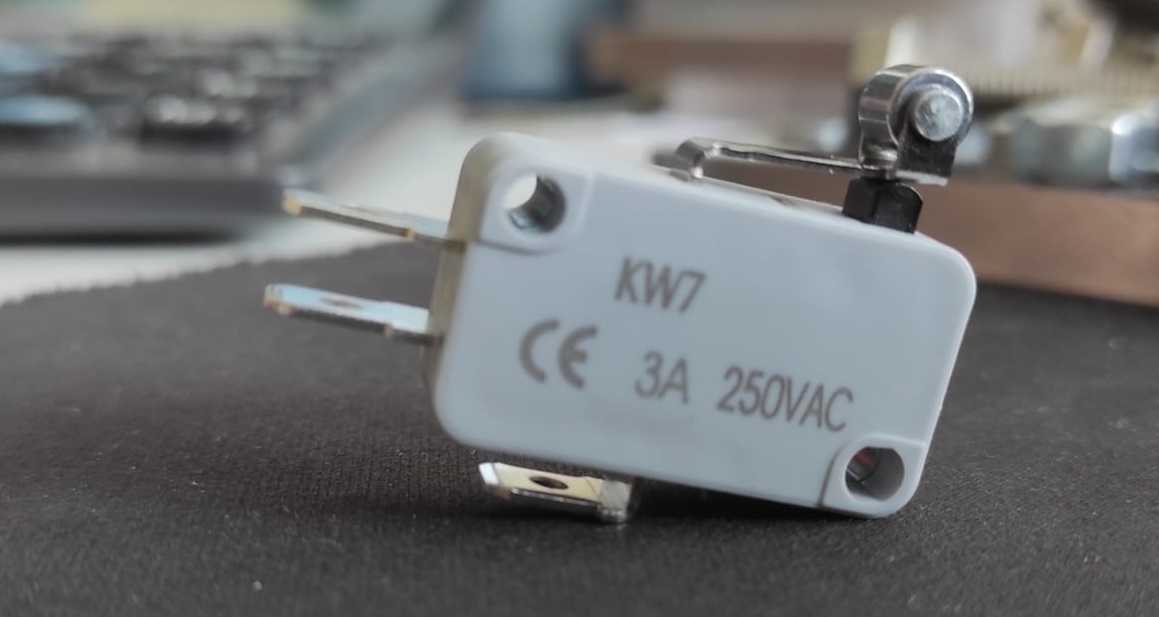

　　这款带滚轮压柄的微动开关，是低压控制回路里极为常见的小体积触发元件，日常在工控设备、家电产品、小型机电装置里都能见到它的身影，核心作用是通过微小的机械位移触发电路通断，完成位置检测、行程限位、状态反馈这类控制需求。从结构设计来看，整体采用方正的壳体造型，边角做了圆弧过渡处理，既避免安装时锐边划伤操作人员，也能在紧凑的安装空间里减少与周边结构的干涉。壳体上预留了两个对称的安装固定孔，分别位于壳体对角位置，安装时可以通过螺丝直接锁附在设备的安装基板上，孔位的位置公差设计充分考虑了批量装配的兼容性，即便安装板的孔位存在小幅加工误差，也能顺利完成装配，不会出现孔位错位无法锁付的问题。

　　触发端采用的是滚轮式压柄设计，和普通平压式微动开关不同，滚轮结构能将滑动摩擦转化为滚动摩擦，在被检测部件持续滑过压柄的工况下，能大幅降低压柄的磨损速率，延长元件的使用寿命，这类结构尤其适合用在连续往复运动的机构上，比如抽屉到位检测、滑台行程限位、柜门闭合状态检测这类场景，触发过程中不会因为长期摩擦导致压柄卡滞或者磨损过量。接线端采用的是两个平行的插片式接线端子，端子的厚度和间距符合通用低压接插件的尺寸规范，装配时可以直接配套标准的插拔式接线端子，不需要额外焊接，能大幅提升现场装配的接线效率，同时插片表面做了平整化处理，能保证接插件插合后接触电阻稳定，不会因为长期振动出现接触不良的问题。

　　从安装边界来看，这款开关的整体厚度控制得比较薄，适合安装在空间局促的设备内部，比如小家电的内部夹层、工控设备的走线槽旁、小型自动化模组的侧装位置，不需要预留太大的操作空间就能完成装配和接线。触发行程设计得比较短，只需要给压柄施加很小的位移量就能完成触点切换，触发压力也控制在合理区间，既不会因为触发压力过小导致设备振动时出现误触发，也不会因为压力过大导致被检测的小型机构运动受阻。内部触点采用的是适配3A250VAC工况的载流设计，能满足常规低压控制回路的载流需求，日常可以直接接入继电器线圈回路、指示灯回路、小型负载的直接控制回路，不需要额外加装中间转接元件。在实际选型应用中，这类微动开关常被用在各类需要位置反馈的场合：比如小型电动推杆的行程两端限位，当推杆运行到极限位置时，机构上的挡块压下开关滚轮，触发信号切断电机供电，避免推杆过行程损坏结构；再比如家电类产品的门盖闭合检测，当门盖关闭到位时压下开关，设备才能启动运行，避免门盖未关时出现安全隐患；还有自动化设备里的工件到位检测，当工件输送到指定位置时，工件边缘压下开关滚轮，给控制系统发送到位信号，触发下一步的加工动作。

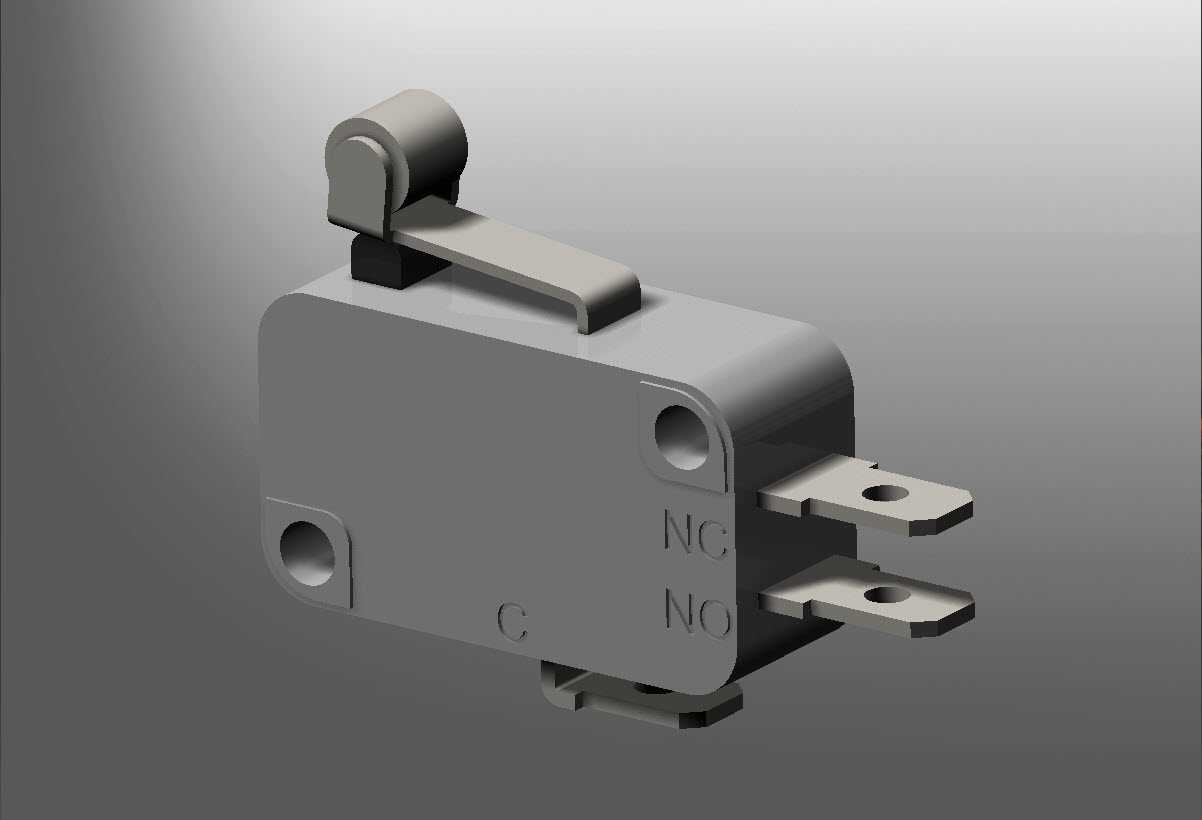

　　建模过程中对开关的各个细节做了完整还原，包括滚轮的转动间隙、安装孔的倒角、插片的厚度公差、壳体的分模线位置都做了准确复刻，在做整体设备的装配干涉检查时，可以直接将这个模型导入装配体，模拟真实安装状态下的空间占用情况，提前排查安装时是否会和周边的结构件、走线、其他元件产生干涉，也能用来验证触发挡块的运动轨迹是否能准确压合到滚轮位置，保证触发动作的可靠性。壳体的材质一般采用阻燃工程塑料，建模时也还原了塑料壳体的壁厚均匀性，符合注塑成型的工艺要求，不会出现壁厚差异过大导致注塑时产生缩痕、变形的问题，插片和安装嵌件的位置都做了包胶结构的还原，保证嵌件和塑料壳体结合牢固，长期受力不会出现松脱。
