户外架空配电电线杆及变压装置结构

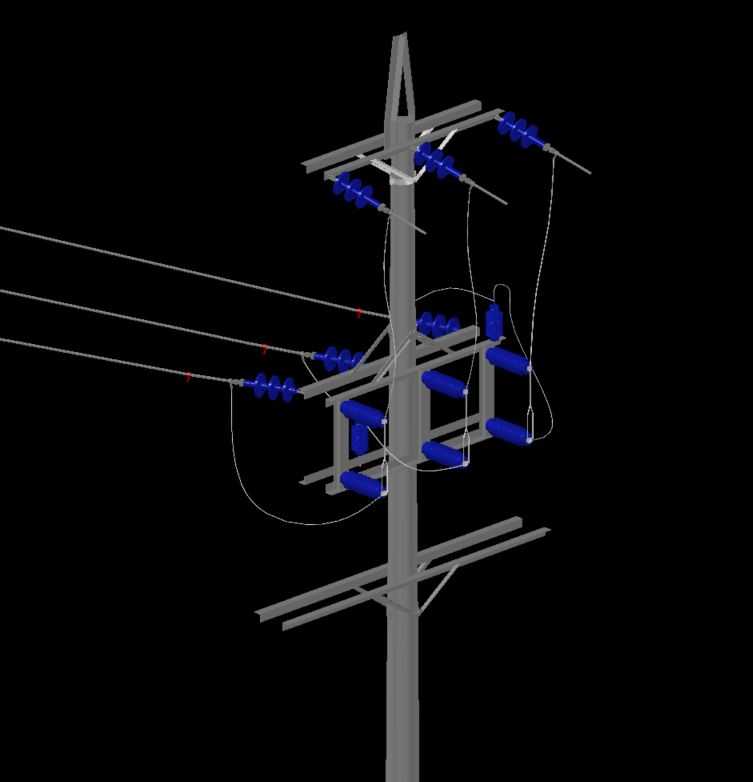

　　这套三维结构还原了县域、乡镇一级邮政网点周边常见的10kV架空配电杆上变压布置，日常做农网、城郊配网改造的结构设计人员，经常会碰到这类杆上设备的排布校核需求，很多刚入行的设计人员容易忽略杆上作业的安全间隙、不同电压等级线缆的排布距离，最后出的施工图到现场安装才发现金具打架、带电距离不够，返工调整的成本极高。从结构细节来看，模型完整还原了锥形水泥杆的主体结构，上下段横担的固定抱箍位置完全匹配现场施工的常规排布，上层横担用来架设10kV进线侧的三相导线，每相导线都搭配了对应的针式绝缘子固定，横担端部做了斜撑加固，避免大档距布线时横担受导线拉力出现下挠变形。中层的安装支架是整套结构的核心承载区，用来固定杆上变压器的安装台架，台架采用双槽钢抱箍固定在杆身，预留的安装边界完全匹配常规柱上变压器的底座安装孔位，台架下方预留了低压出线的横担安装位，低压侧的绝缘子排布间距按照0.4kV电压等级的安全距离设置，同时预留了跌落式熔断器、避雷器的安装位置，进线侧的引线从上层横担接引后，通过耐张线夹固定后接入熔断器，再顺杆身侧的绝缘支撑件接入变压器高压侧，所有引线的走线弧度都做了写实还原，避免出现引线绷直受温度变化拉裂绝缘层的问题。

　　做这类杆上配电结构设计的时候，首先要确认杆身的埋深边界，常规12米锥形水泥杆的埋深要达到1.8米以上，地面以上的设备安装最低点距离地面要满足3.5米以上的通行安全要求，台架的承载能力要匹配对应容量变压器的总重量，还要预留检修人员站立作业的空间，横担伸出杆身的长度要结合导线的相间距离要求，10kV侧的相间距离不能小于300毫米，低压侧的相间距离不能小于150毫米，同时要考虑引线和杆身、横担之间的空气间隙，10kV侧的最小空气间隙不能小于125毫米，避免雨天或者空气湿度大的时候出现闪络放电。

　　很多设计人员在建模的时候容易忽略金具的实际安装空间，比如抱箍的螺栓长度、螺母的紧固空间，导致模型里看着排布合理，现场安装的时候螺栓穿不进去，或者紧固工具没有操作空间，这套结构里所有的抱箍、线夹、绝缘子的连接位置都预留了足够的操作间隙，横担和杆身的连接位置加了加强肋板，避免长期受导线交变拉力出现焊缝开裂。另外杆上的线缆排布做了分层处理，高压进线在上层，低压出线在下层，通信附挂线路的位置预留到了低压横担下方，和带电部分保持足够的安全距离，避免不同权属的线路施工时误碰带电部分。

　　这类杆上变压结构主要应用在负荷比较分散的城郊、乡村区域，相比箱式变电站，杆上安装的方式不需要额外占用地面土地，安装成本更低，检修维护也更方便，适合小容量的配电场景，比如周边的邮政网点、沿街商铺、村落居民点的供电，单台变压器的容量一般在50kVA到315kVA之间，对应的台架承载、横担规格都要匹配容量调整。建模的时候所有结构件的尺寸都按照电力行业的标准金具规格来设置，绝缘子的高度、爬电距离都对应常规户外配电的选型要求，横担的角钢规格、抱箍的扁钢厚度都符合配电线路施工的规范要求，安装孔位的间距、孔径都和实际量产的金具产品一致，不管是做施工方案模拟、还是新员工的配电结构培训，都可以直接参考这套结构的排布逻辑，调整不同容量变压器对应的安装尺寸时，只需要对应调整台架的槽钢规格、横担的长度，就能快速适配不同的项目场景，不需要从零开始搭建杆上的金具排布，能大幅减少前期方案设计的建模工作量，也能避免出现结构排布不符合安全规范的低级错误。
