工厂车间照明插座与设备电气布线安装方案

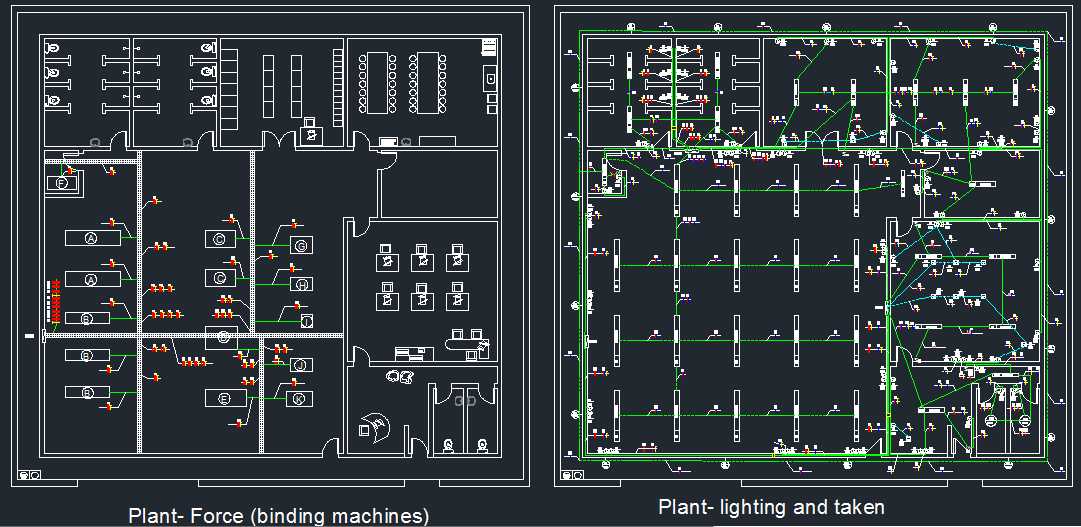

　　这套电气安装布局方案针对大型生产车间的供配电需求设计，覆盖车间内照明系统、墙面及工位插座、生产设备供电的全链路布线规划，可直接用于新建车间的电气施工指导，也可作为老旧车间配电改造的参考依据。从布局逻辑来看，方案首先根据车间内不同功能分区的用电负荷做了回路划分，左侧区域划分出办公辅助区、小型工位加工区、仓储过渡区三个独立配电单元，右侧大跨度生产区则按照生产设备排布的行列走向，划分出多组设备供电主回路与辅助照明回路，避免不同负荷等级的线路混接引发的供电稳定性问题。

　　在照明系统的布线上，方案充分考虑大跨度车间的照度均匀性要求，照明灯具沿车间立柱与屋面梁的走向排布，避开生产设备的吊装作业区域与物料运输通道，线路沿桥架敷设至每个照明点位，同时在车间出入口、应急通道位置预留了应急照明的接线点位，所有照明回路单独设置过载保护，避免设备启动时的电压波动对照明系统造成冲击。插座回路的规划则结合车间实际使用场景做了差异化设计，办公辅助区的插座沿墙面低位布置，满足办公设备、小型电动工具的取电需求，工位加工区的插座沿工位侧边的立柱布置，高度匹配工位操作台的取电高度，避免线缆横跨通道引发的安全隐患，生产区的设备供电插座则沿设备排布的行列预留，每个点位的供电容量匹配对应工位常用设备的额定功率，同时预留了15%左右的容量冗余，满足后续临时增加辅助设备的取电需求。

　　设备供电的主线路沿车间周边的桥架敷设，分支线路穿管沿地面或立柱引至设备接线端，所有线路的走向避开了设备的操作维护空间，也避开了车间内叉车、物料推车的通行路径，防止长期碾压造成线路绝缘层破损。从安装边界来看，方案明确了所有桥架的安装高度不低于2.8米，避免与车间内的物料吊装高度冲突，墙面插座的安装高度在辅助区为0.3米、工位区为1.2米，设备接线端的预留线缆长度控制在1.2米至1.8米之间，既满足设备接线的余量要求，也不会因为线缆过长造成现场布线杂乱。

　　在设计思路上，这套方案没有采用统一的布线密度标准，而是根据每个区域的实际用电密度做了差异化调整，比如小型工位加工区的插座间距设置为2米，满足密集工位的电动工具取电需求，仓储过渡区的插座间距设置为6米，仅满足临时清扫设备、移动照明的取电需求，大跨度生产区的设备供电点位则完全匹配现有生产设备的排布位置，同时在每两列设备之间预留了1个备用供电点位，应对后续生产线调整的用电需求。线路的敷设方式也根据不同区域的环境做了区分，办公辅助区的线路穿PVC管沿墙面暗敷，不影响墙面整洁度，生产区的主干线路沿镀锌桥架敷设，分支线路穿镀锌钢管沿立柱明敷，满足生产区域的线路防护要求，避免加工过程中的切屑、油污对线路造成腐蚀。另外方案中也考虑了后期维护的便利性，所有回路的接线端都预留了标识位置，桥架的转角处、分支处都预留了检修口，每个独立回路的保护开关位置都在布局图中做了对应标注，方便后期故障排查时快速定位对应回路。从实际应用的角度来看，这套布局方案适配常规机械加工、装配类生产车间的配电需求，所有布线走向都贴合车间的建筑结构特征，不需要对现有建筑结构做额外改造，安装时可以按照布局图的点位直接放线定位，减少现场勘测调整的工作量。
